可变径齿轮联动皮带轮伸缩传动结构

　　在常规带传动系统的应用场景里，固定直径皮带轮始终存在传动比固定、张紧调节范围有限的局限，尤其是在需要动态调整传动输出转速、或是制动过程中需要快速改变带轮啮合半径来实现扭矩切换的工况下，传统固定轮径的结构很难适配复杂的工况需求。这套可变径的齿轮联动伸缩带轮结构，正是针对这类工程痛点完成的结构设计，核心通过齿轮副的啮合传动实现带轮外圈支撑结构的同步胀缩，无需额外拆卸皮带或是调整中心距，就能在运行过程中完成工作直径的动态调整。

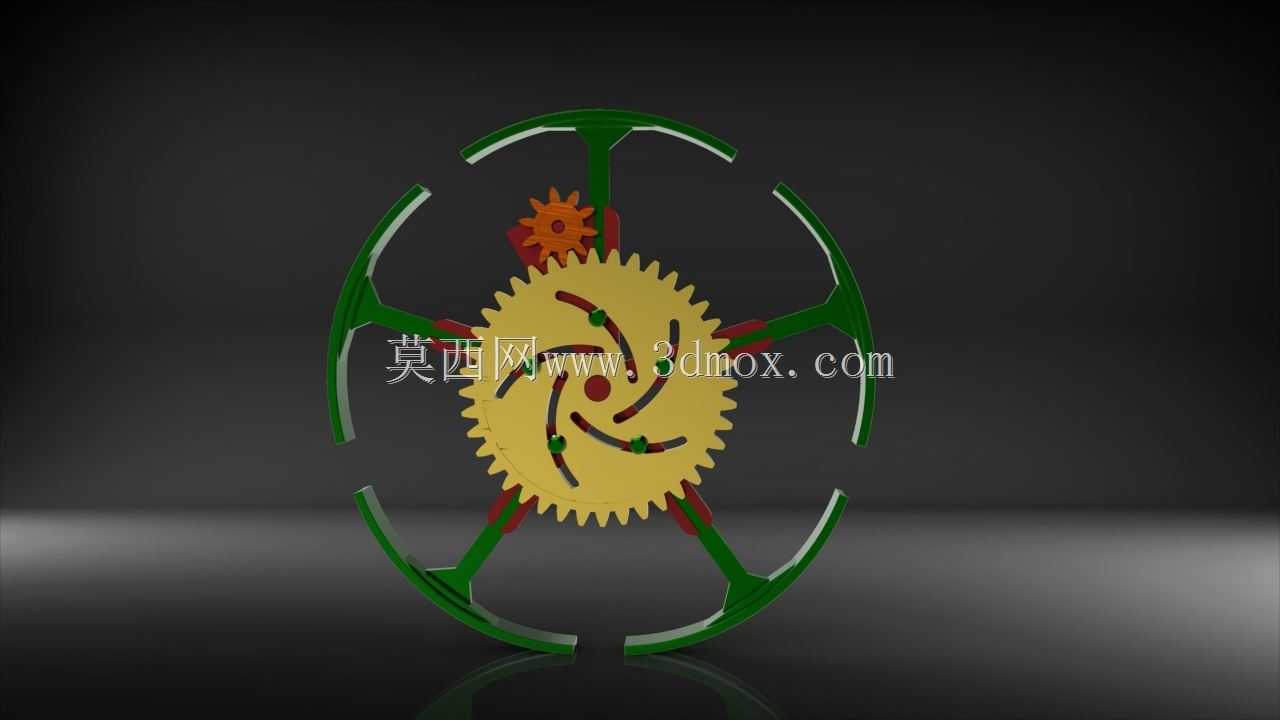

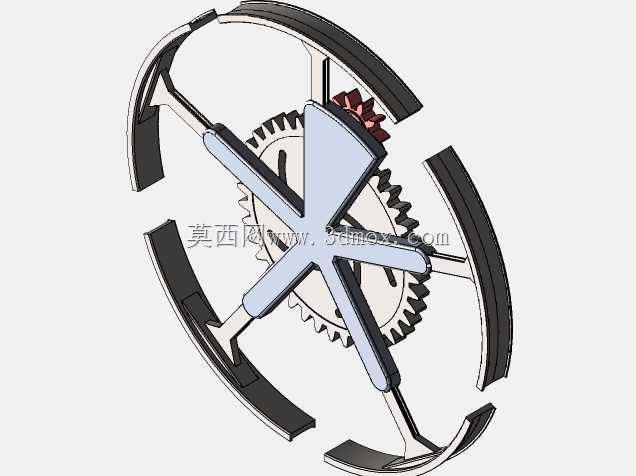

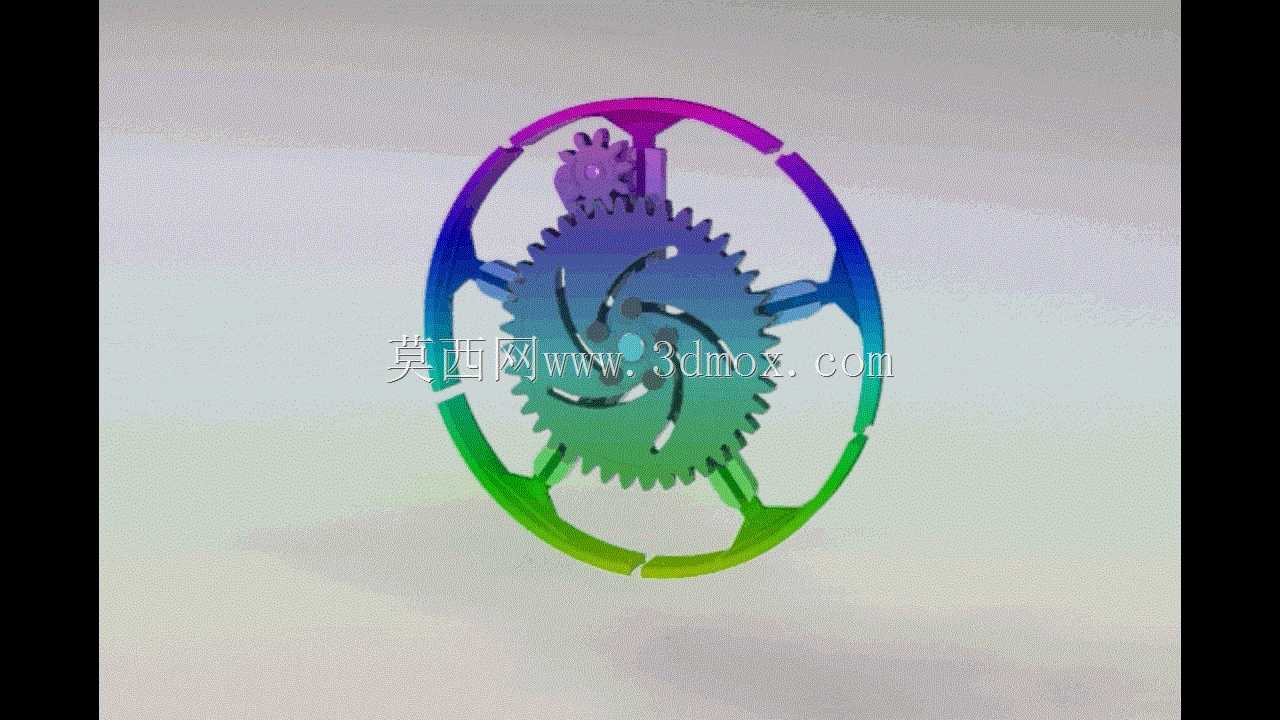

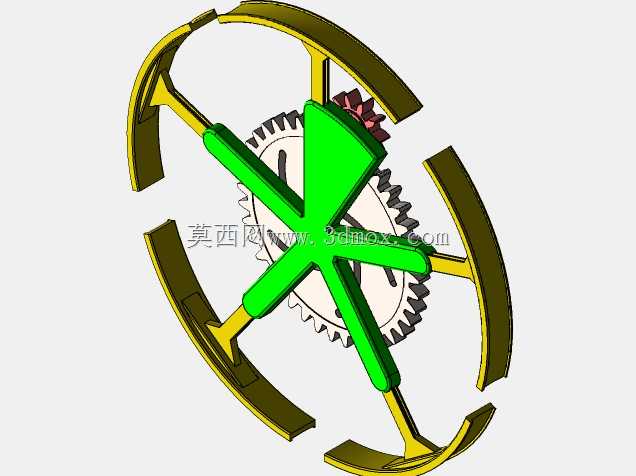

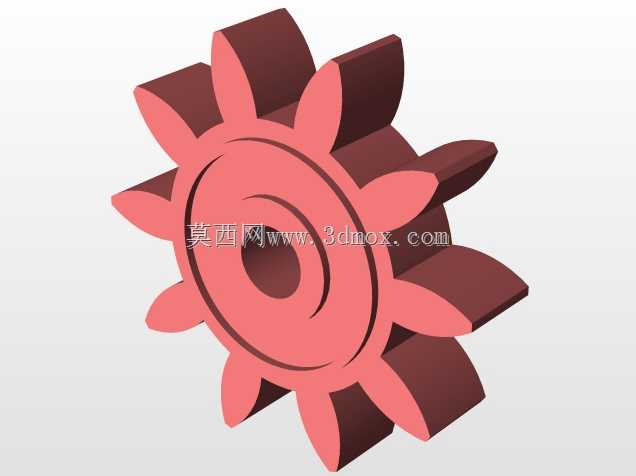

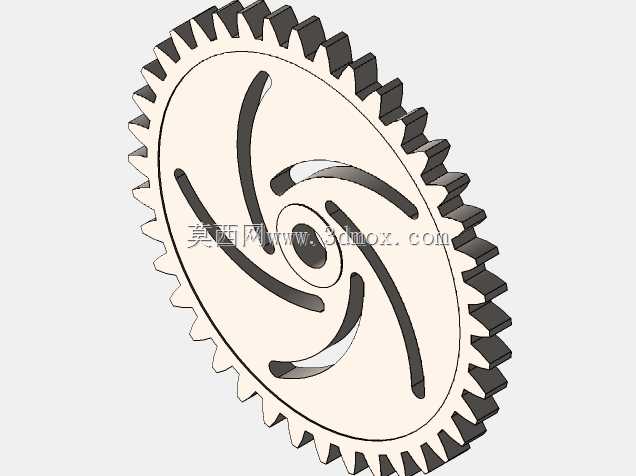

　　从实际功能落地的角度看，这套结构的核心传动逻辑是通过中心主齿轮与周向布置的小齿轮形成啮合传动副，每个小齿轮的输出端连接带轮外圈的弧形支撑瓣，当中心齿轮受驱动产生角位移时，周向所有小齿轮会同步产生同向转动，带动对应的弧形支撑瓣沿径向做同步的伸缩位移，所有支撑瓣的外轮廓始终保持正圆形的工作面，不会因为直径变化出现皮带卡滞、跳动或是偏磨的问题。和传统的分体式可调带轮相比，这套结构的所有支撑瓣的运动完全由齿轮副强制同步，不存在单组支撑卡滞导致的圆度超差问题，传动过程中的动平衡表现更稳定，高速运转时的振动量可以控制在常规固定带轮的同等水平。

　　在制动系统的适配场景中，这套结构可以通过快速改变带轮工作直径，瞬间调整传动系统的速比，在不切断动力输入的前提下实现输出端的转速快速下降，相比传统的摩擦片式制动结构，这种传动比调节式的制动不存在摩擦片磨损、热衰退的问题，长时间高频制动工况下的可靠性更高，尤其适合小型输送设备、轻工机械的制动单元使用。在常规的无级变速传动场景中，这套结构也可以配合伺服驱动单元，根据负载变化实时调整带轮直径，实现传动比的连续动态调整，相比传统的摩擦式无级变速结构，齿轮啮合传动的传动效率更高，不存在打滑丢转的问题，传递扭矩的能力也更强。

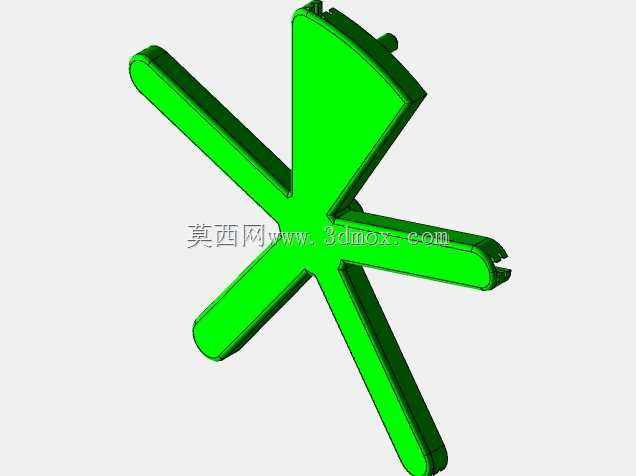

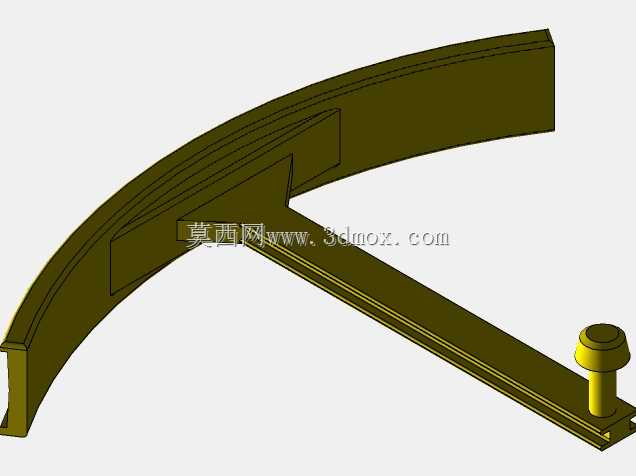

　　从结构设计的细节来看，所有弧形支撑瓣的内侧都设计有与小齿轮匹配的齿槽，齿槽的行程范围对应带轮的最大与最小工作直径，设计过程中需要严格计算齿槽的啮合间隙，既要保证径向伸缩过程中无卡滞，也要控制齿轮侧隙在合理范围，避免正反转切换时出现冲击。外圈的弧形支撑瓣采用等强度的弧形截面设计，在最大伸出量时，支撑瓣的根部抗弯强度可以满足额定扭矩下的皮带张紧力载荷，不会出现支撑变形导致的皮带脱落问题。周向的环形限位框架一方面为所有支撑瓣提供径向滑动的导向轨道，另一方面也承担齿轮副的防护作用，避免运行过程中粉尘、碎屑进入齿轮啮合区域造成磨损。

　　关于安装边界的适配，这套结构的安装接口采用标准的轴孔键槽连接设计，中心轴孔的尺寸可以适配常规的电机输出轴、传动轴直径规格，整体结构的轴向尺寸和同直径规格的固定皮带轮基本一致，不需要对原有设备的安装空间做大幅改动就能完成替换。结构的最大伸缩范围可以根据实际传动需求调整齿轮参数与支撑瓣长度，常规设计下轮径变化范围可以覆盖基准直径的百分之六十到百分之百，能够满足大多数轻工机械、输送设备、小型制动系统的速比调整需求。在装配过程中需要注意周向所有小齿轮的初始啮合位置必须保持一致，保证所有支撑瓣的初始径向位置相同，避免初始状态下轮面圆度超差导致的运转振动，齿轮啮合区域需要填充润滑脂降低磨损，支撑瓣的外圆面可以根据皮带类型加工对应的带型槽，适配V带、平带等不同类型的传动皮带使用。
