四旋翼多旋翼飞行载具结构设计

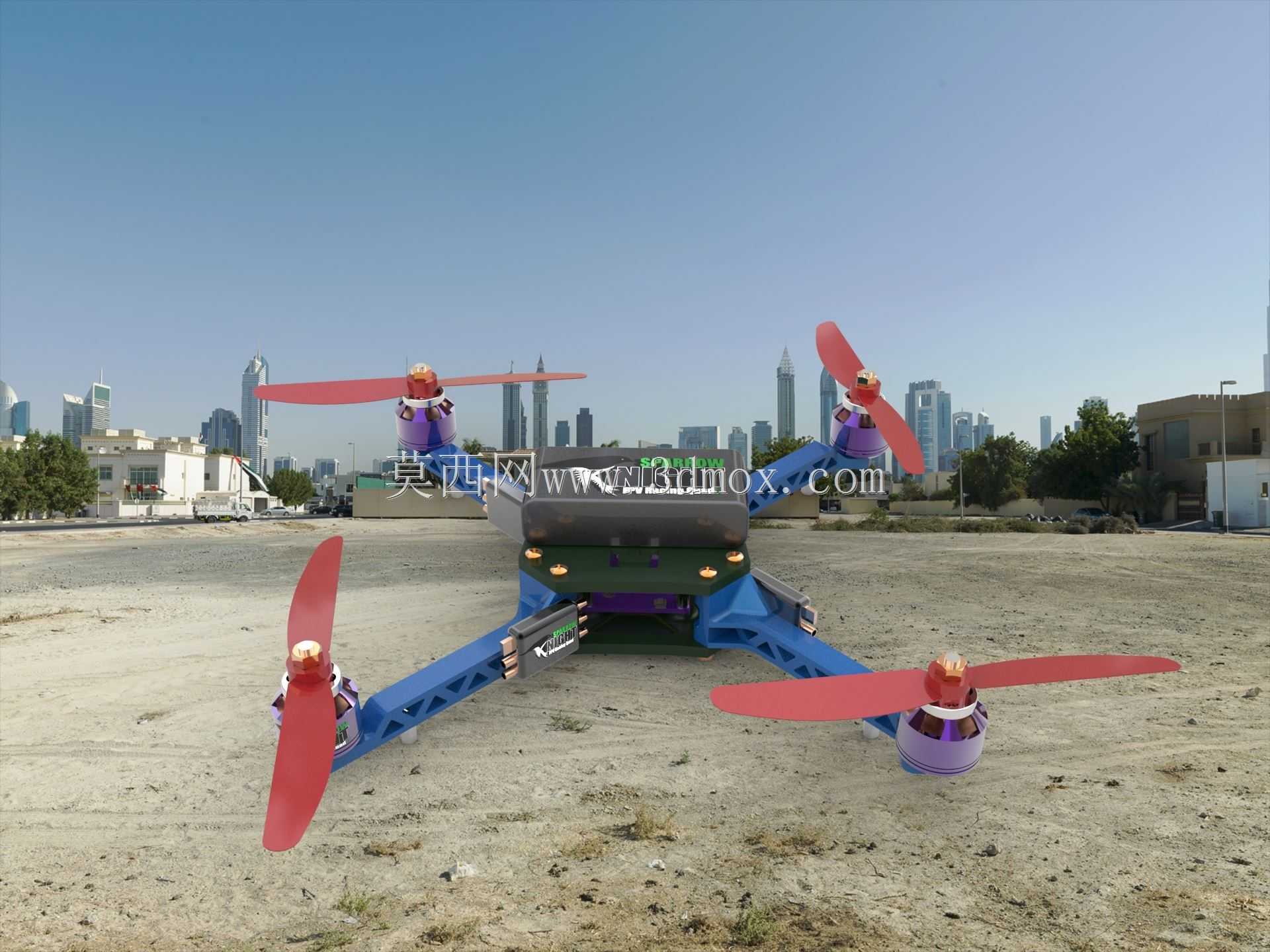

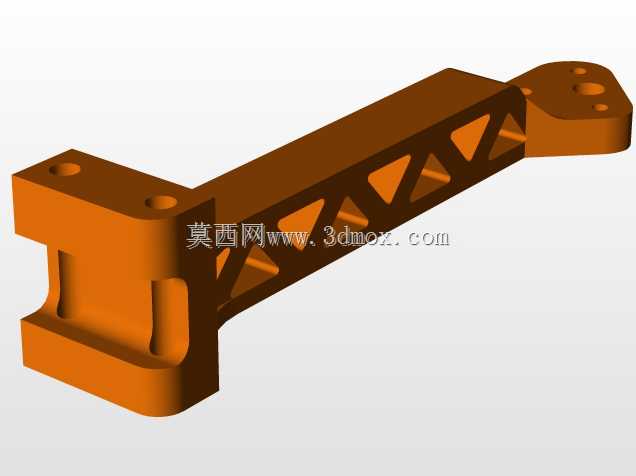

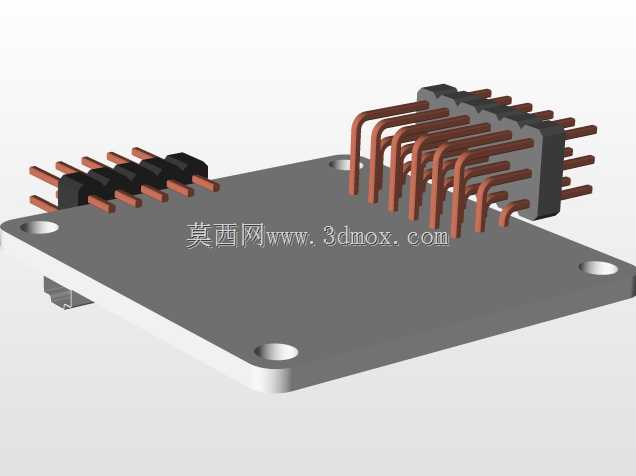

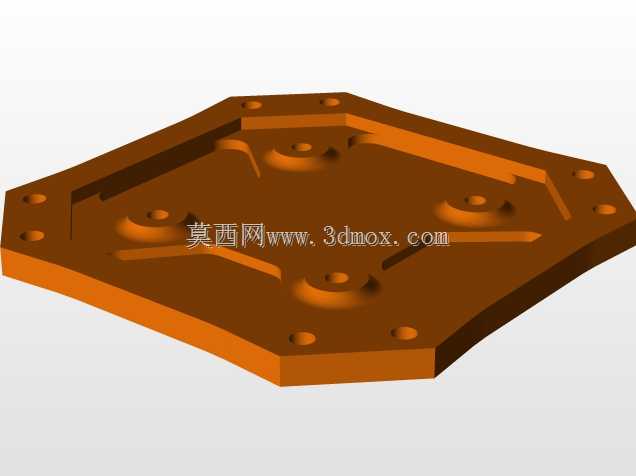

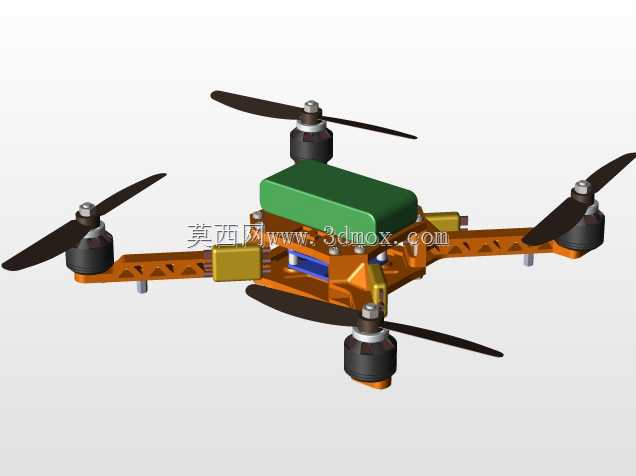

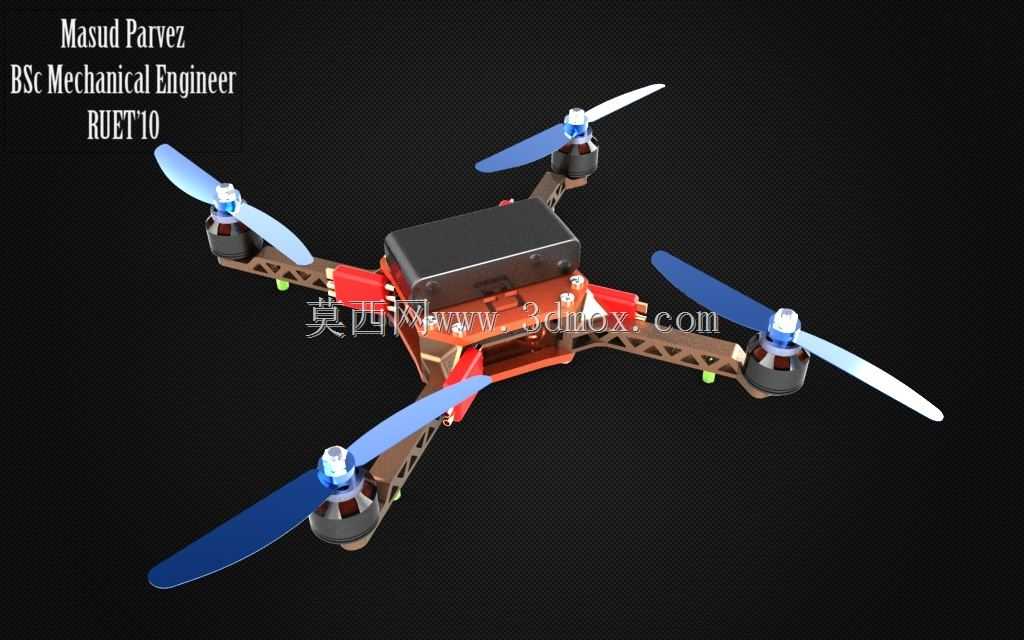

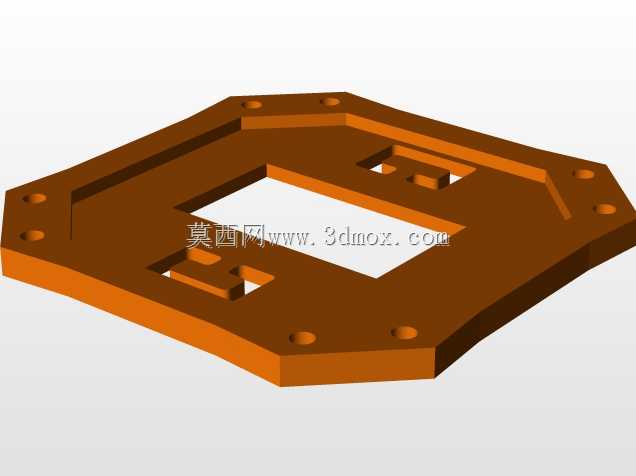

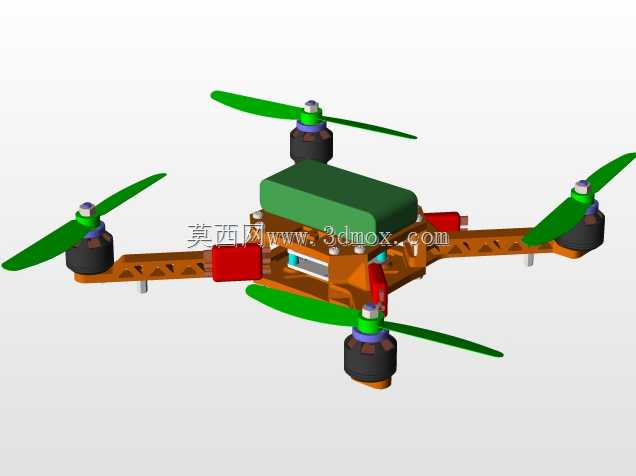

　　这款四旋翼飞行载具的结构设计，首先围绕实际作业场景的载荷适配展开，日常可用于低空航拍取景、小范围农林植保药剂喷施、电力线路巡检、狭小空间应急侦察等场景，不同场景下的载荷挂载需求，直接决定了机架的承重冗余与动力匹配逻辑。从结构布局来看，采用X型机架排布，四个机臂从中心载荷舱向外延伸，相邻机臂夹角保持90度对称，这种布局的优势在于飞行姿态调整时的力矩输出更均衡，不会出现单方向动力冗余不足的问题，同时机臂采用镂空桁架结构设计，在保证结构抗弯强度的前提下尽可能降低自身重量，减少无意义的动力损耗。中心载荷舱采用上下分层结构，上层预留飞控模块、GPS定位模块的安装位，下层可根据作业需求挂载电池、摄像模组或者药剂储箱，

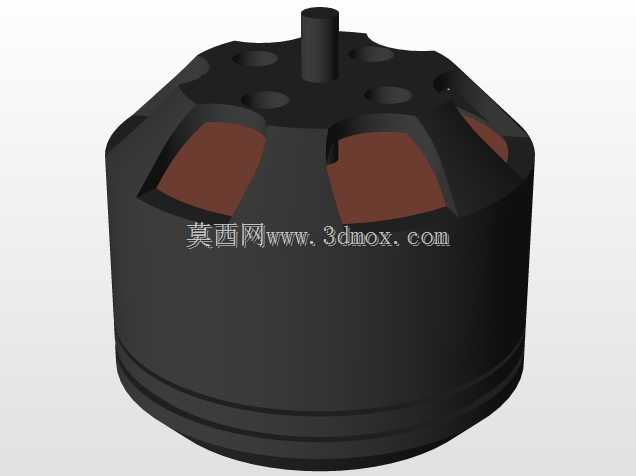

　　安装边界预留了通用的螺孔固定位，适配市面上多数标准规格的航电配件，不需要额外做转接件加工。机臂末端的电机安装座设计有倾角微调余量，安装时可根据实际飞行测试的震动情况，微调电机的安装角度，抵消旋翼转动带来的自旋力矩，降低飞控的姿态修正压力，同时电机座与机臂的连接位置设置了减震胶圈安装位，可过滤旋翼高速转动带来的高频震动，避免震动传递到中心舱影响航电设备的工作精度，尤其是搭载摄像设备时，能有效减少画面的果冻效应。旋翼采用两叶螺旋桨设计，正反桨对角排布，转动时相邻旋翼的气流不会产生过多干扰，桨叶长度与机臂长度做了匹配校核，保证桨尖转动时不会碰到机架结构，同时预留了足够的安全间隙，避免飞行过程中碰到障碍物打桨。

　　机架整体的外形尺寸控制在便携范围内，机臂可采用快拆结构设计（本模型预留了快拆接口的安装位），拆卸后可放入常规尺寸的设备箱，方便外场作业携带。从设计思路上，优先保证结构的可靠性与维护便捷性，所有连接位置的紧固件都采用标准规格，外场作业出现零件损坏时可快速替换，不需要定制特殊配件；机架主体材质可选用碳纤维复合板材或者高强度工程塑料，兼顾重量与强度要求，中心舱的外壳做了圆角处理，减少飞行过程中的风阻，同时避免尖锐边角在搬运或者作业时造成磕碰损伤。动力系统的走线全部从机臂内部的镂空槽穿过，不会外露在机架表面，既减少了风阻，也避免飞行过程中走线被障碍物勾挂造成故障。电池安装位设计在中心舱的重心位置，更换不同容量电池时不会造成整机重心偏移过大，

　　降低飞控的配平难度，同时电池固定采用绑带加卡扣的双重固定方式，即使飞行过程中出现较大幅度的姿态变化，电池也不会出现移位脱落的问题。起落架部分采用轻量化的支脚结构，安装在机臂与中心舱的连接位置，高度预留了足够的载荷挂载空间，降落时可起到缓冲作用，避免底部挂载的设备直接触地碰撞，同时起落架的结构不会遮挡下方摄像设备的拍摄视角，适配航拍作业的需求。在结构强度校核上，机臂的抗弯截面模量做了针对性优化，满载状态下机臂末端的最大形变量控制在安全范围内，不会因为长时间飞行出现机臂形变导致的动力轴线偏移，保证飞行姿态的稳定性；中心舱的连接结构做了加强处理，承受四个机臂传递的拉力与扭矩时，不会出现连接松动的问题。整个结构的设计没有多余的装饰性结构，所有造型都服务于功能需求，安装孔位的公差配合按照通用机械加工标准设定，加工时不需要特殊工艺，普通的数控切割或者3D打印即可完成零件制作，适合小批量定制或者个人DIY制作使用。
