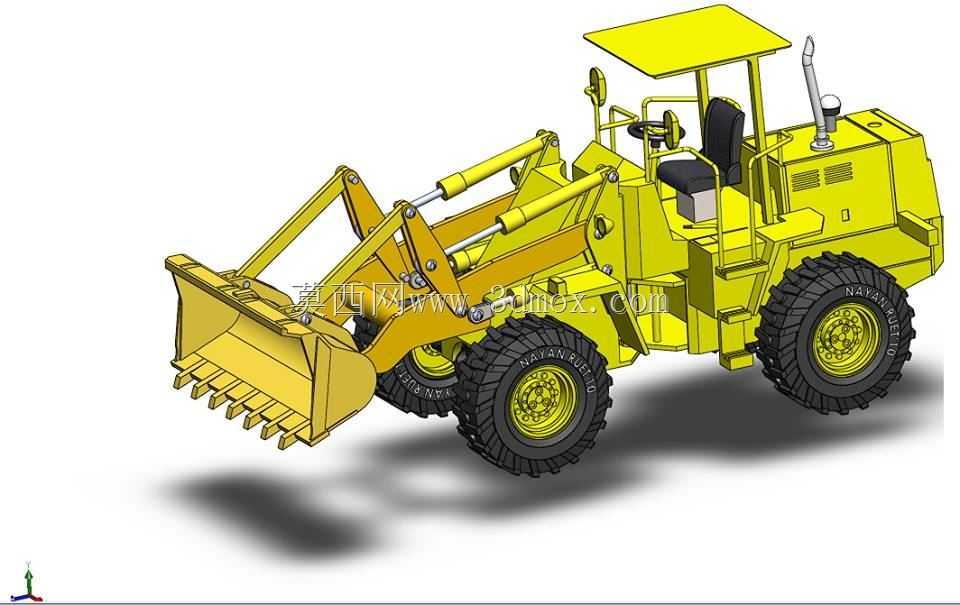

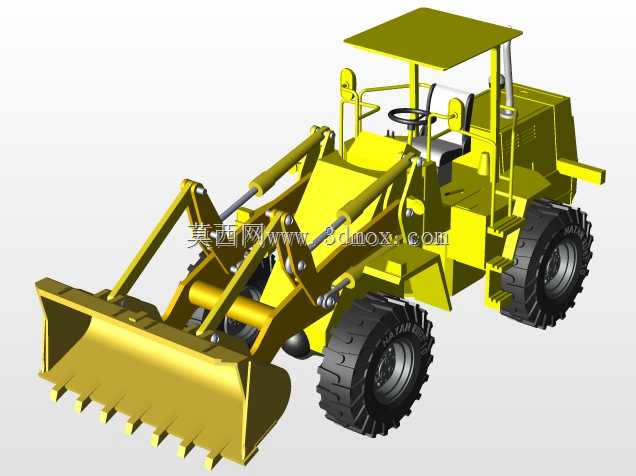

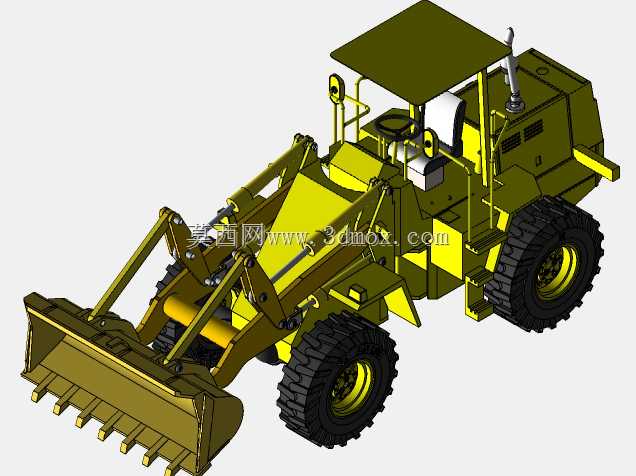

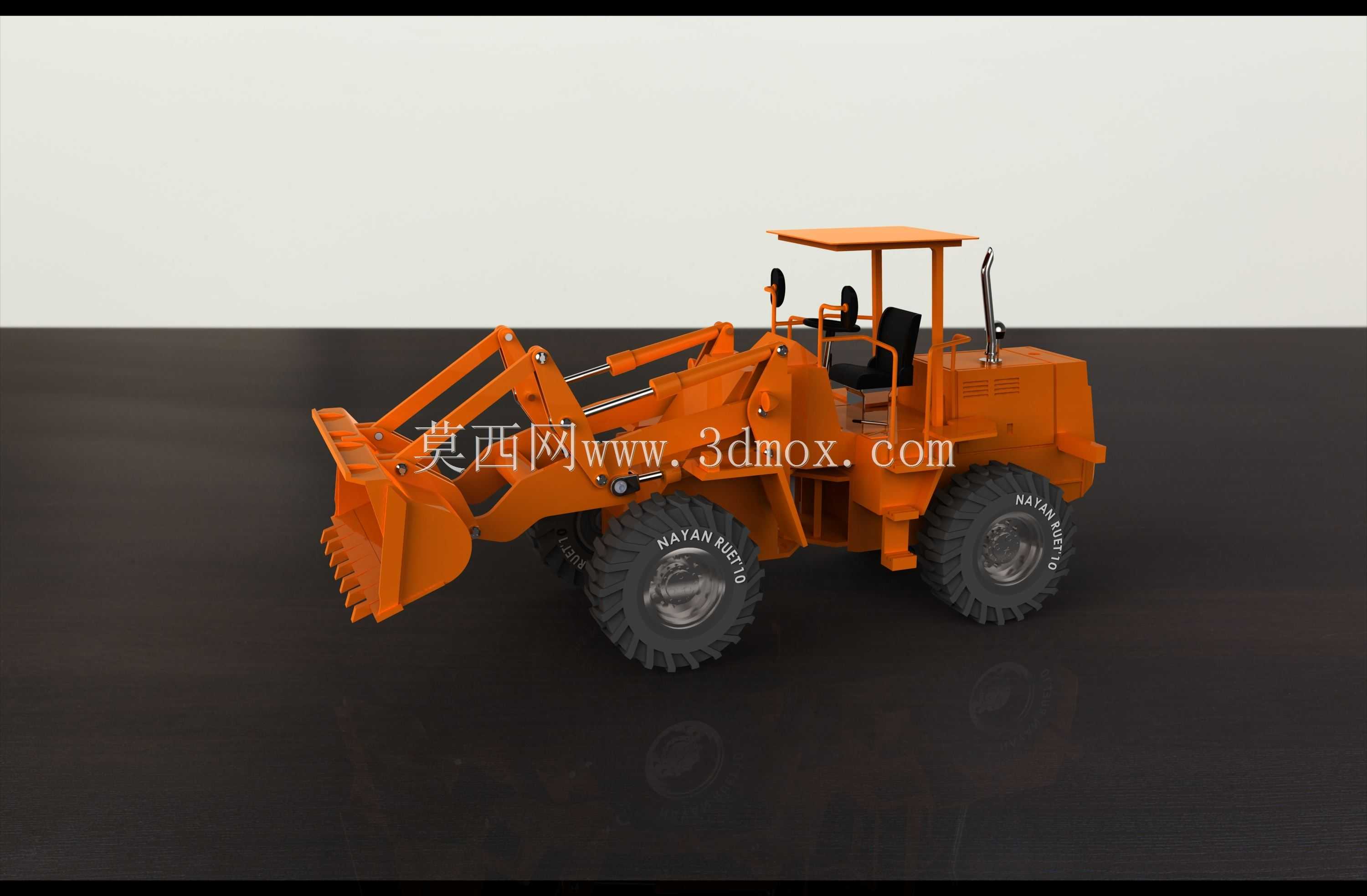

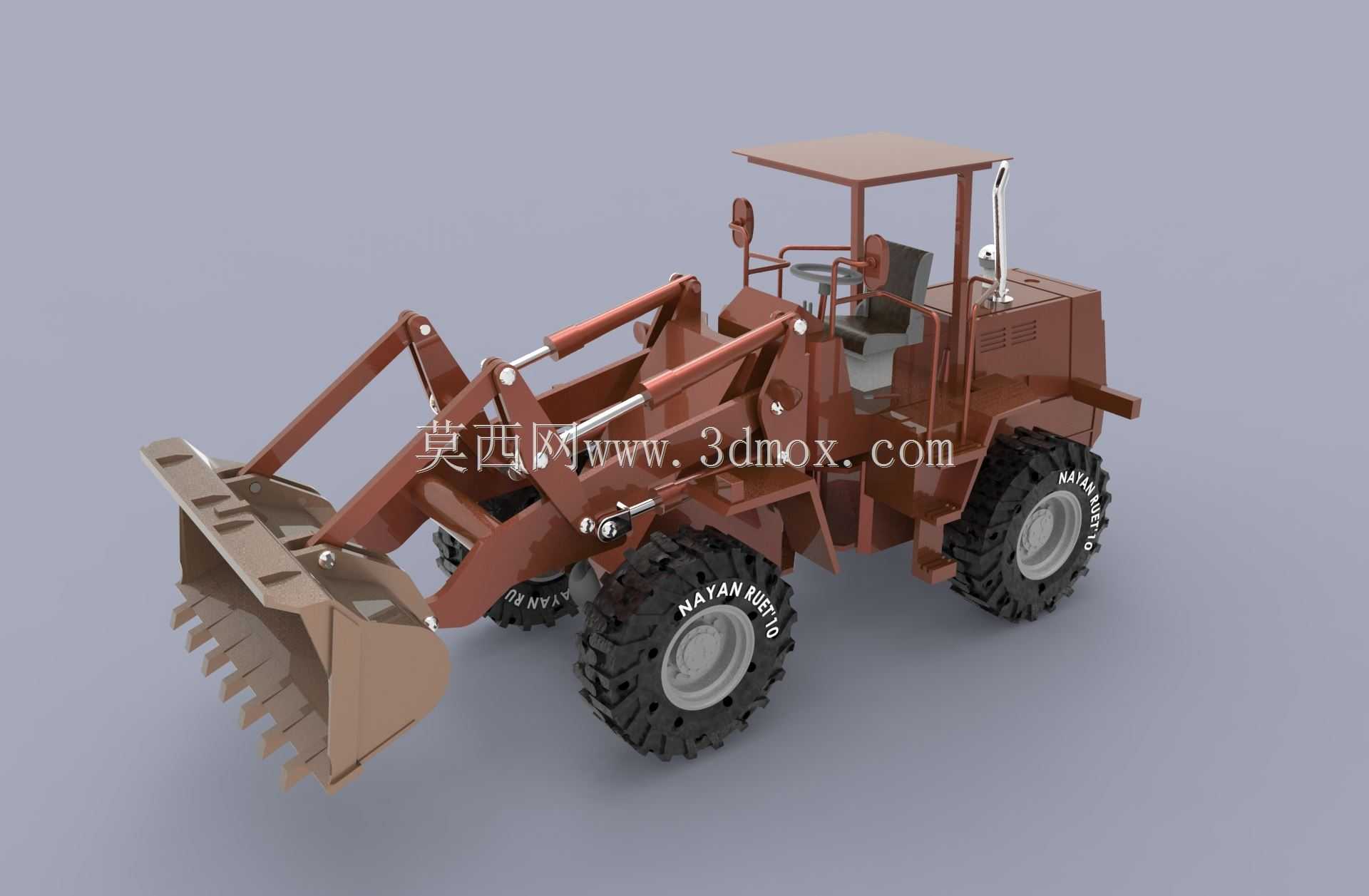

工程用轮式铲运装载设备三维结构

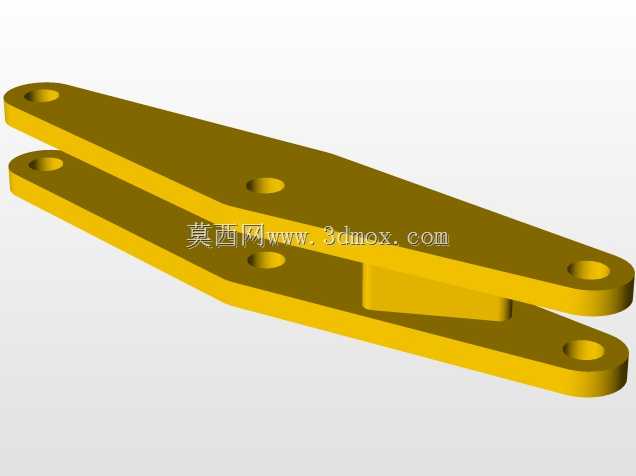

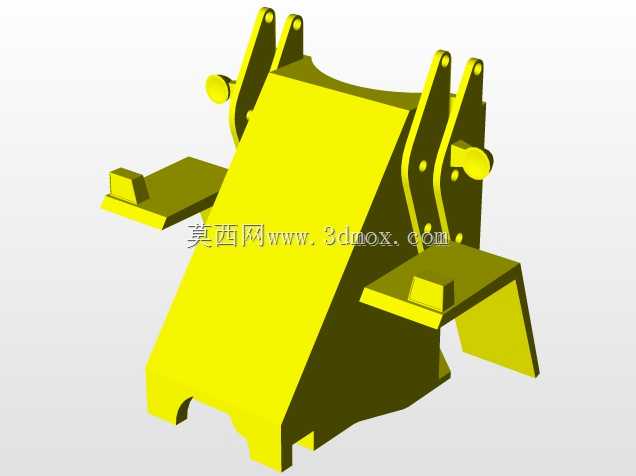

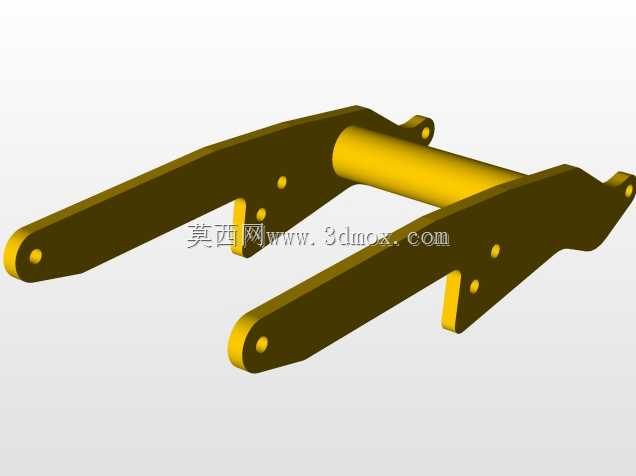

　　在散料转运的作业场景里，这类轮式装载设备的适配性覆盖了从矿山采场的矿石短驳、基建工地的土方归集，到厂区内部的散料堆垛、货场的物料装卸全流程，不同于履带式装载设备的高接地比压特性，轮式结构的转场速度更快，对硬化铺装路面的损伤极小，更适合在多作业点频繁切换的工况下使用。从结构设计逻辑来看，整机的载荷传递路径完全围绕作业时的偏载、冲击载荷做了冗余布置，前车架与动臂的铰接点位置经过反复校核，确保铲斗在最大举升高度时的倾翻力矩处于稳定区间，不会因为前端载荷过大出现翘尾失稳的情况。动臂的摇臂连杆机构采用了正转八连杆的布置形式，这种结构的铲斗收斗角在举升全程都能保持合理范围，举升过程中不会出现物料撒漏，同时转斗油缸的力臂变化曲线更平缓，

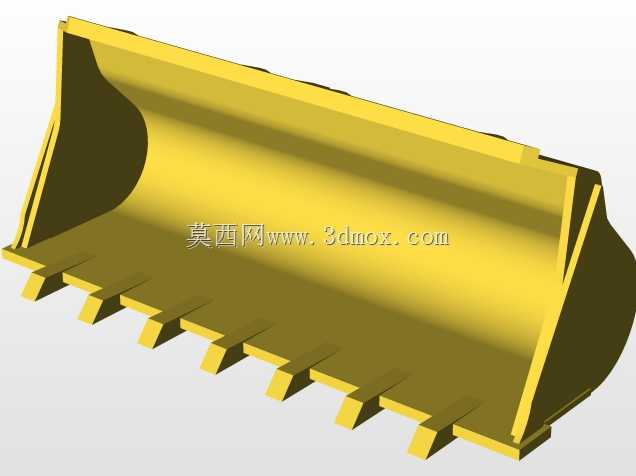

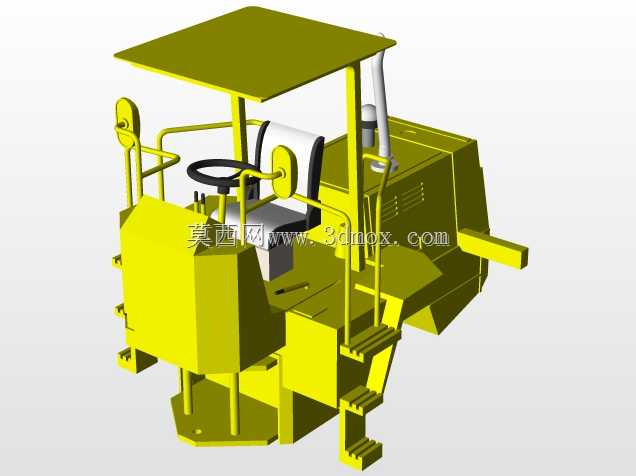

　　作业时的操作手感更线性，不会出现某一段行程作用力突变的情况。铲斗的斗齿采用了可更换的装配式结构，斗齿与斗唇的配合面做了止口定位，承受插入料堆的冲击载荷时不会出现错位，斗体的耐磨板布置在切削刃后侧与物料冲刷最频繁的侧壁区域，日常维护时只需要更换磨损的耐磨件即可，不需要整体更换铲斗，能大幅降低运维成本。驾驶室的布置位置考虑了作业视野需求，前立柱的宽度做了收窄处理，操作人员坐在座椅上可以无遮挡观察到铲斗刃口与料堆的接触位置，顶棚的防落物结构做了内嵌式加强，不会额外增加整机的上部高度，满足低矮厂房内的作业通行需求。转向系统采用了铰接式液压转向，前后车架的铰接点设置了上下两个圆锥滚子轴承，能承受转向时的径向与轴向复合载荷，

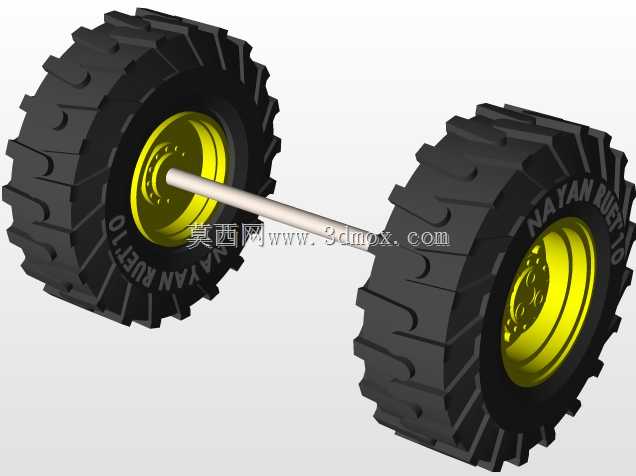

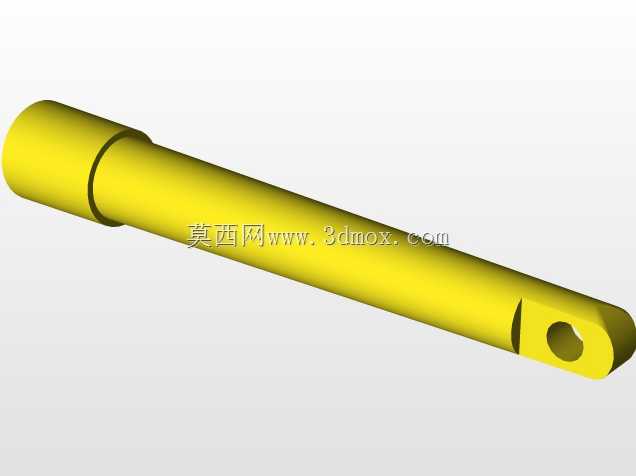

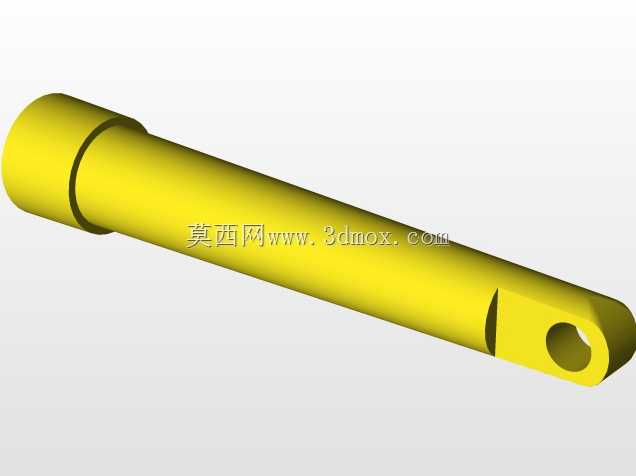

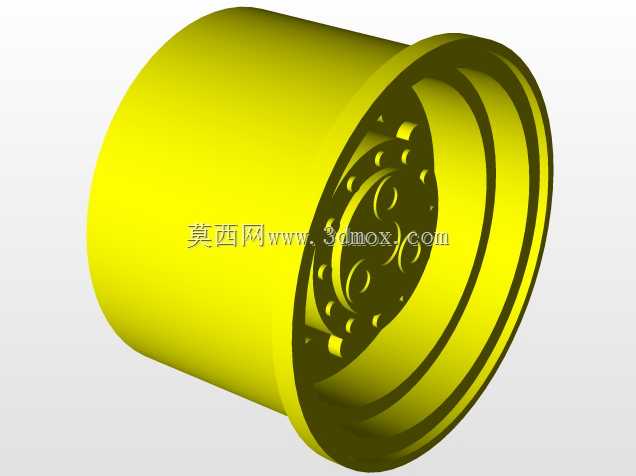

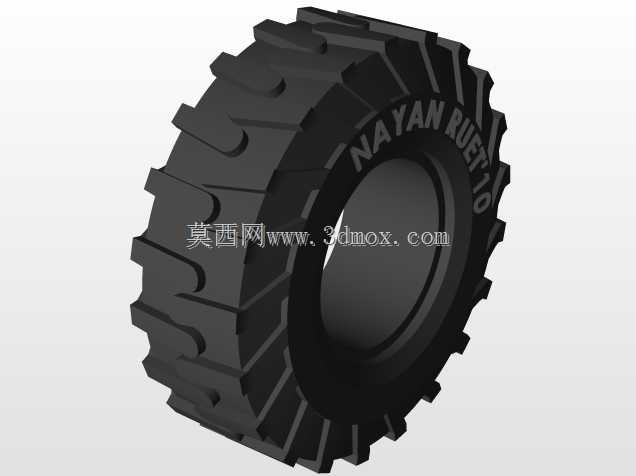

　　转向油缸的铰接点位置匹配了整机的转弯半径需求，在狭窄的货场通道内也能完成转向调头，不需要额外预留过大的回转空间。行走系统的轮边减速结构把传动终减速布置在车轮轮毂内部，既可以降低主传动的载荷，又能提升车轮的驱动扭矩，轮胎选用了深花纹的工程轮胎，胎面的块状花纹在松软地面可以提供足够的抓地力，在硬化路面行驶时的滚动阻力也处于合理区间。液压系统的管路布置沿着车架内侧走管，所有管路的固定点都设置了橡胶减震垫，作业时的振动不会导致管路接头出现松动，油缸的杆端都设置了防尘护套，避免工地的扬尘、沙粒进入油缸密封件导致密封磨损泄漏。整机的安装边界需要考虑作业时的最大外廓尺寸，铲斗处于最大伸出位置时的前端距离、动臂举升到最高位置时的整机高度、

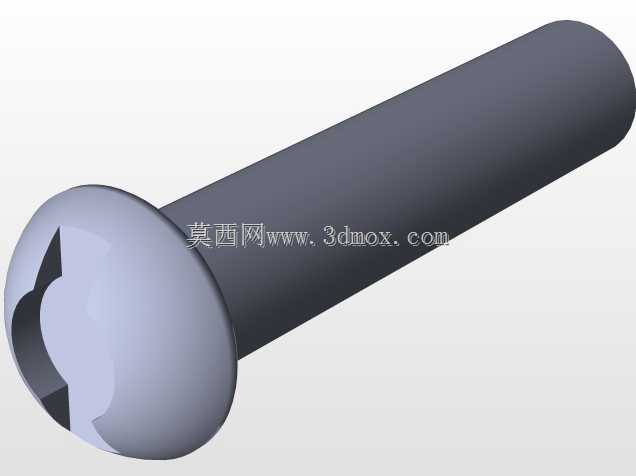

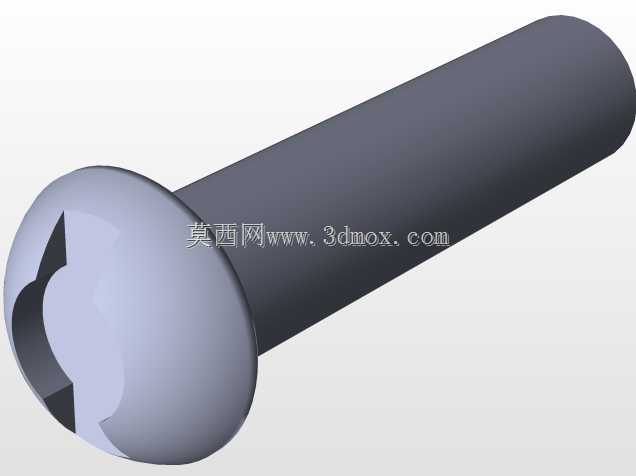

　　转向到最大角度时的整机宽度，都需要在作业场地规划时提前预留安全距离，尤其是在靠近固定设备、墙体作业时，要预留足够的安全余量，避免结构发生碰撞。整机的配重块布置在后车架的最末端，重量匹配前端满载举升时的平衡需求，配重的外形做了圆弧过渡，不会在转场时刮碰到周边的障碍物。发动机舱的散热系统进风口设置在机罩的侧面，避开了前轮带起的扬尘直吹区域，能减少散热器的堵塞频率，空滤的进气口引到了机罩上部的高位区域，避免作业时扬起的粉尘直接进入空滤，延长滤芯的更换周期。日常维护的保养点都做了集中布置，机油加注口、液压油滤芯、燃油滤芯的位置都可以在打开机罩侧门后直接触及，不需要拆解额外的结构件，能缩短日常保养的停机时间。在进行三维建模的过程中，所有铰接点的配合间隙都按照实际工程装配公差设置，运动副的行程范围完全匹配真实油缸的伸缩长度，做运动仿真时可以完整模拟铲装、举升、卸料、收斗的全作业循环，检查整个运动过程中是否存在结构干涉，尤其是动臂与前车架、转斗连杆与动臂之间的间隙，在极限位置要预留足够的安全间隙，避免加工装配后出现运动卡滞。
