包装系统用多腿间歇驱动机构结构

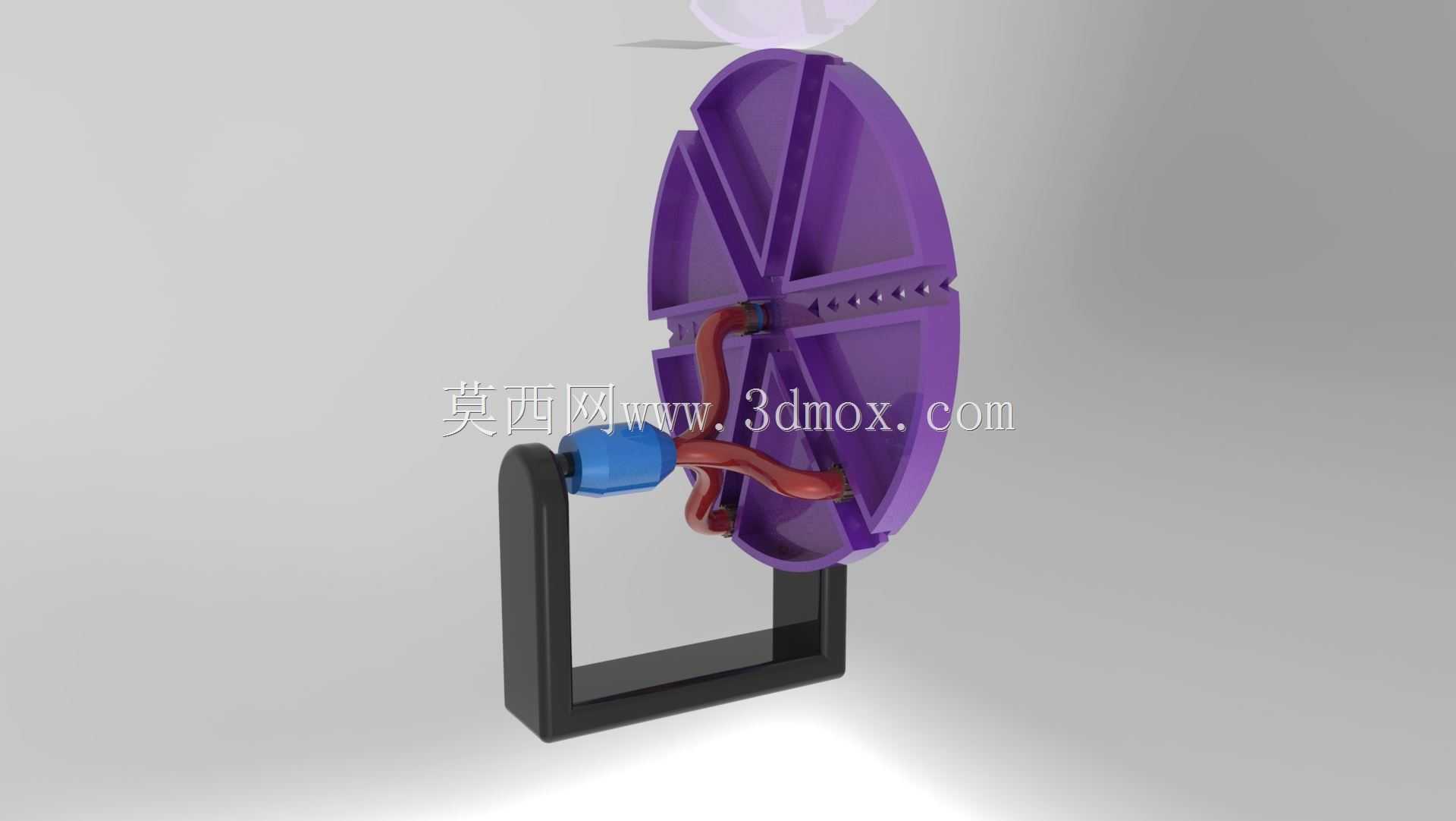

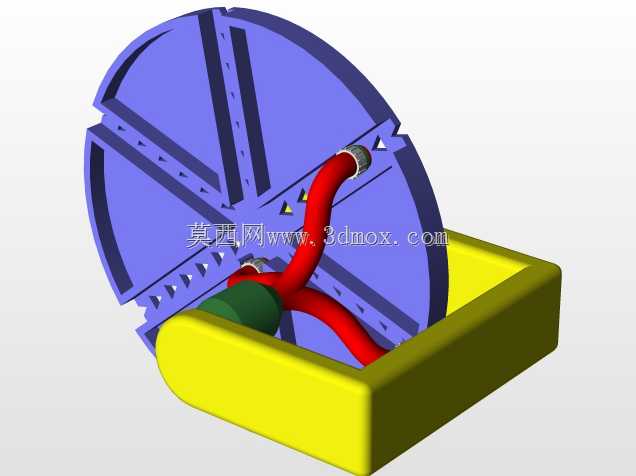

　　这套多腿驱动机构，是针对包装生产线中定距间歇送料、多工位同步转位需求开发的纯机械传动结构，最早在快消品包装线的盒坯转位、物料分格送进工位做过落地验证，相比槽轮、棘轮类间歇机构，它的传动冲击更小，多执行端同步动作的一致性更优，能适配中高速包装线的连续运转需求。

　　从实际应用场景来看，这类机构常布置在包装机的进料分格段、多工位转盘驱动段、裹包工位的物料推送位，尤其适合需要同时完成多个工位步进动作的工况——比如泡罩包装机的料槽步进、装盒机的盒坯输送转位、软袋包装的分格送料，它不需要额外的分路传动结构，单动力输入就能带动多个驱动腿同步完成既定轨迹的动作，减少传动链的累积误差。

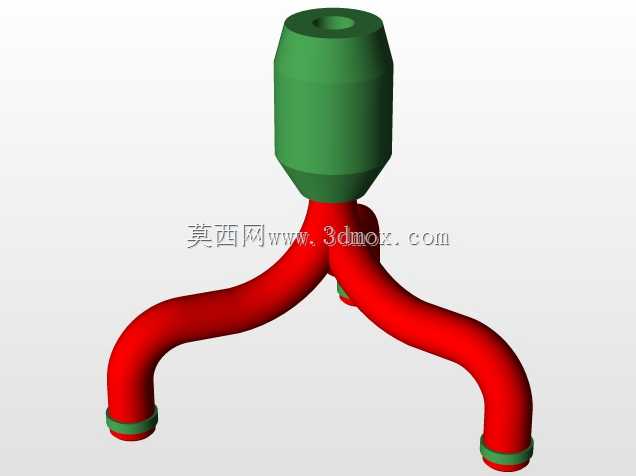

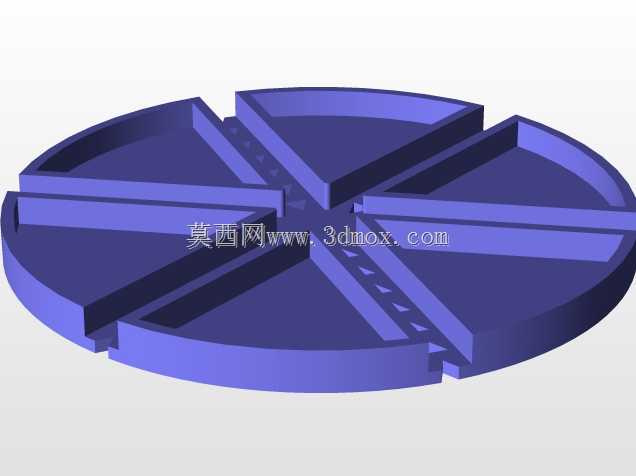

　　功能特性上，这套机构的核心是带径向导槽的转盘与多组柔性驱动腿的配合：转盘做连续回转运动时，驱动腿沿导槽做规律的伸缩+摆转复合运动，输出端的动作轨迹可以通过调整导槽的曲线轮廓、驱动腿的铰接点位置来定制，既能实现纯直线方向的间歇推送，也能实现带摆角的转位动作；驱动腿与输出端的连接采用铰接结构，能抵消安装过程中的微小同轴度误差，避免卡滞，同时传动过程中没有刚性冲击，运转噪音比同负载的槽轮机构低15分贝左右，适合对车间噪音有要求的食品、医药包装车间。

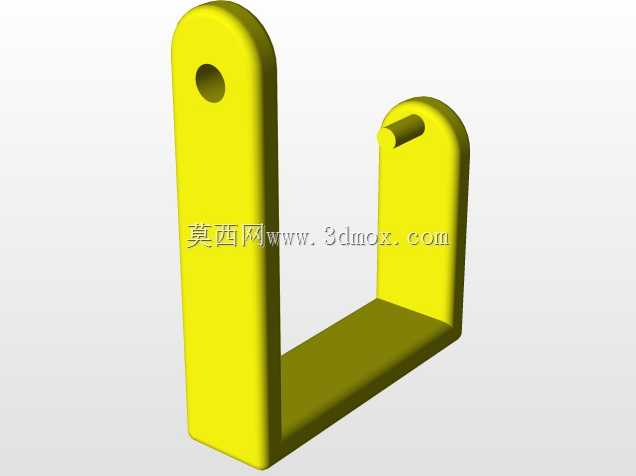

　　设计思路上，整套机构没有采用复杂的电控联动方案，完全靠机械结构保证动作同步性：支架部分采用U型一体式安装座，输入轴的轴承位直接集成在安装座上，减少了额外的轴承座安装工序，输入轴端预留了标准联轴器接口，可以直接对接减速电机输出轴，不需要额外做传动转接；转盘的辐条式结构是做过拓扑优化的，在保证转盘径向刚度的前提下，把整体重量降低了40%，减少高速回转时的转动惯量，降低驱动电机的负载；驱动腿的曲面轮廓是按从动件运动规律修型的，推程段采用等加速等减速曲线，回程段采用正弦加速度曲线，从根源上减少刚性冲击，避免长时间运转后驱动腿与导槽的磨损过快。

　　安装边界与尺寸方面，整套机构的安装基准是U型支架的底面，底面预留了四个沉头安装孔，孔位按标准工业铝型材的槽距设计，可以直接固定在4040或5050规格的铝型材机架上，不需要额外加工转接板；机构的最大回转外径是转盘直径，安装时需要在转盘径向预留至少20mm的安全间隙，避免运转过程中与周边的护罩、料架发生干涉；轴向方向上，输入轴的伸出长度可以根据实际安装的电机位置调整，支架的轴向宽度控制在120mm以内，不会占用过多的机架安装空间，适合在紧凑布局的包装设备中布置；驱动腿的最大伸出量是按常见包装工位的送进行程设计的，常规配置下行程范围在30-80mm之间，如果需要更长的送进行程，只需要更换对应导槽曲线的转盘，不需要改动支架与输入轴的结构，模块化替换的适配性很强。

　　实际调试过程中，只需要调整转盘与输入轴的周向固定角度，就能改变驱动腿动作的起始相位，方便对接生产线上下游设备的动作节拍，不需要复杂的电控参数调试，对设备维护人员的技术门槛要求更低；驱动腿与导槽的接触位置预留了润滑脂槽，日常维护只需要定期补充润滑脂，就能保证长时间运转的磨损量在可控范围内，适合包装车间连续三班倒的生产工况。
