红米Note4智能手机整机结构三维数模

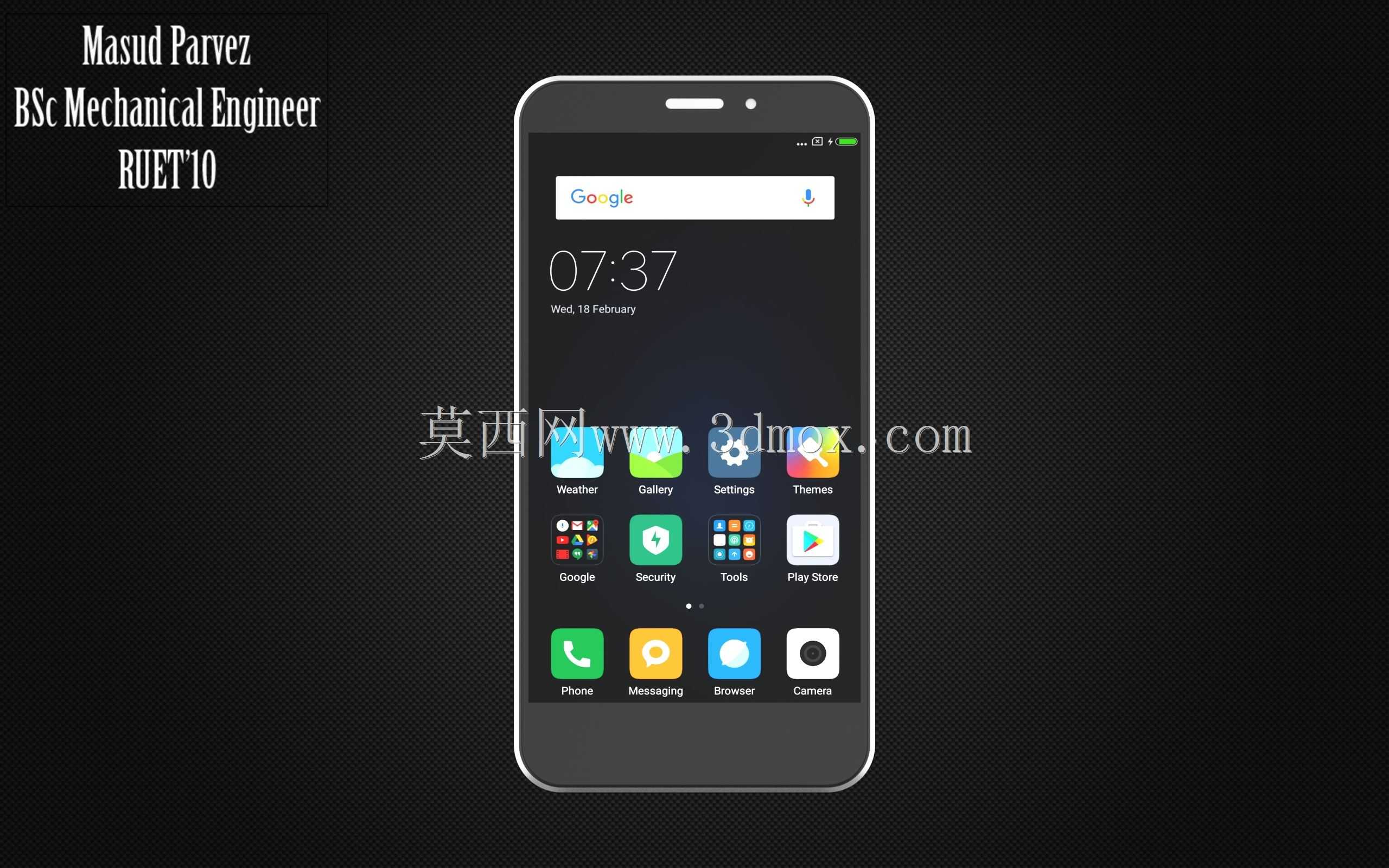

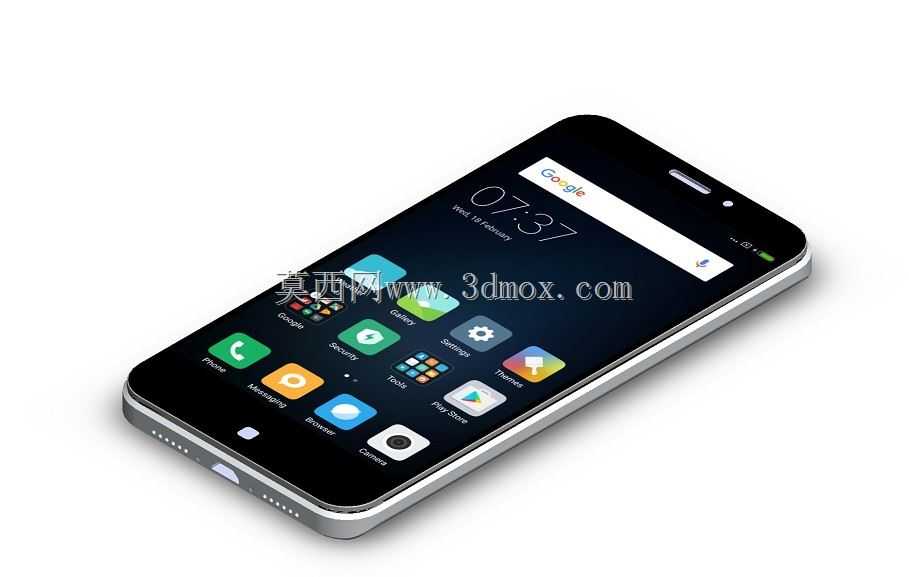

　　这款智能手机的三维结构数模，完整还原了直板触控机型的整机装配逻辑，建模过程中优先考虑消费电子类产品的堆叠合理性，所有结构边界均参考量产机型的实际装配公差做了适配，可直接用于消费电子结构设计的参考练习、逆向建模思路验证以及同类型产品的方案预研。从实际应用场景来看，这类直板智能手机的结构设计核心，是在有限的机身内部空间里，完成屏幕模组、主板、电池、摄像头、听筒扬声器、按键、接口等所有元器件的合理排布，同时兼顾机身强度、握持手感与外观质感，该数模完整呈现了前壳与中框一体化的结构设计思路，屏幕模组采用全贴合装配方案，屏幕与中框的配合预留了0.15mm的泡棉胶粘贴间隙，可有效缓冲日常使用中的跌落冲击，避免屏幕受挤压碎裂。

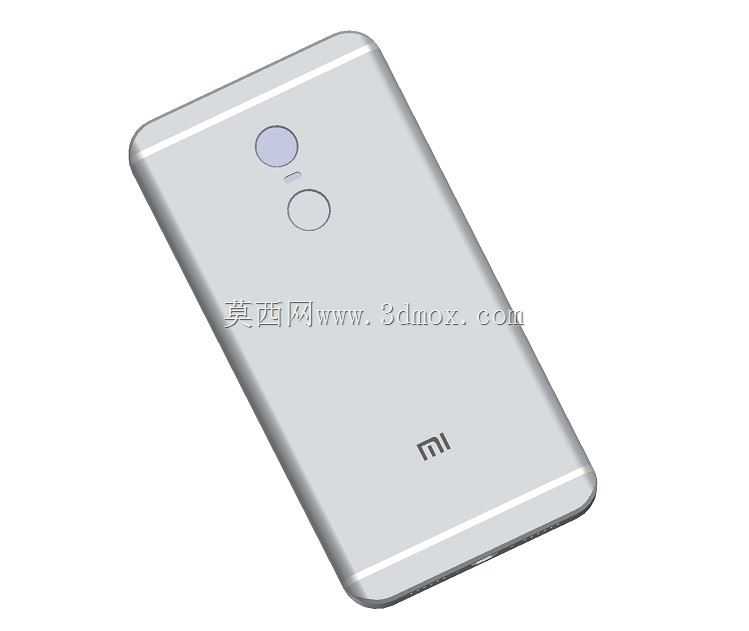

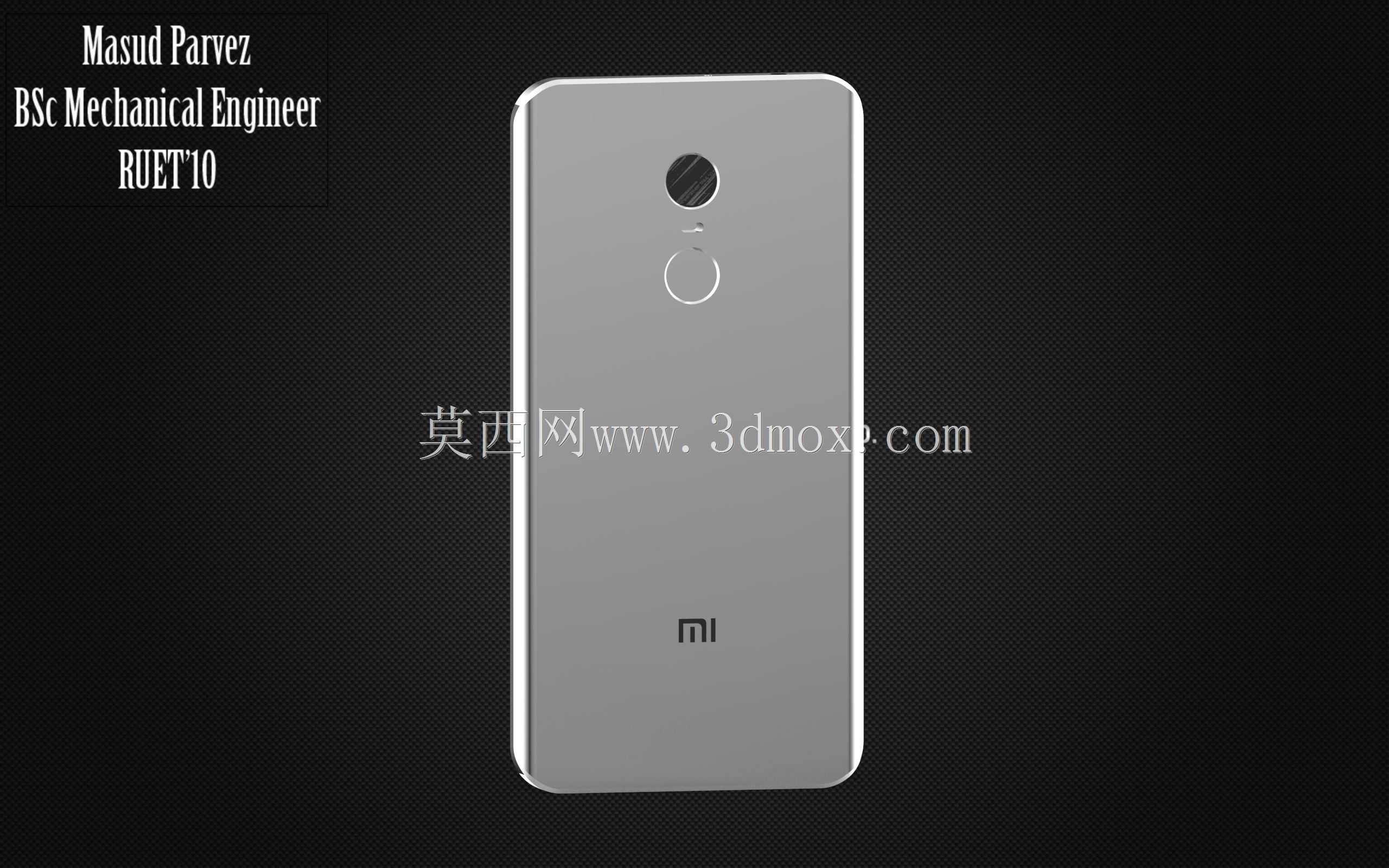

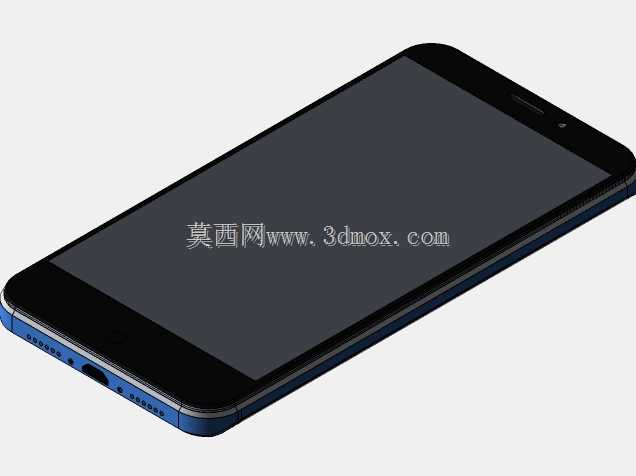

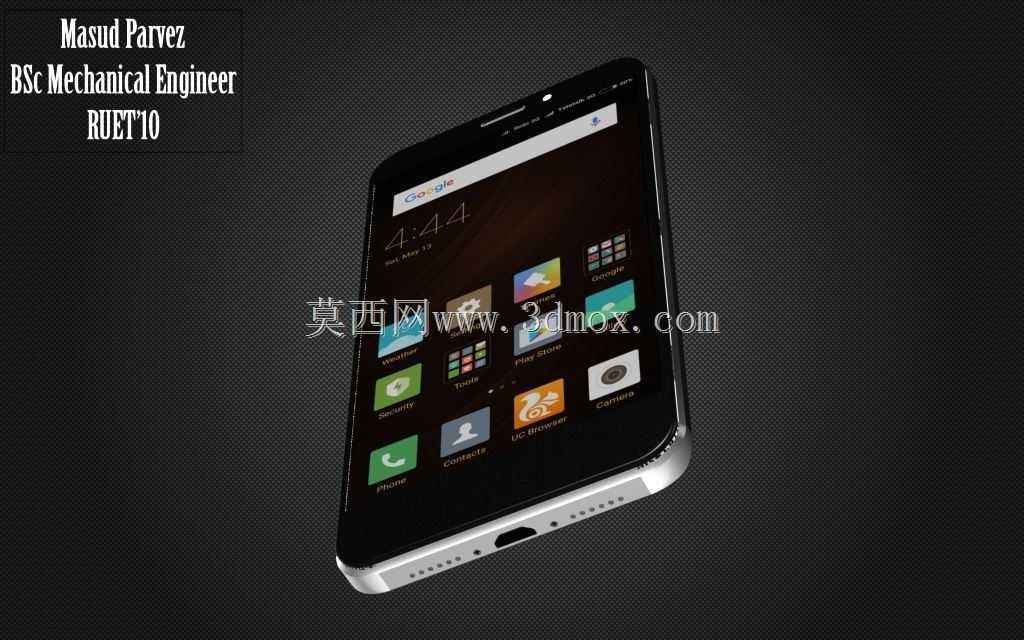

　　机身背部采用三段式结构设计，上下两段为天线注塑区域，中间段为金属后盖，金属后盖与中框的配合采用卡扣加螺丝的双重固定方式，卡扣均匀分布在机身四周边缘，螺丝孔位集中在机身底部与顶部的隐藏区域，既保证了装配的牢固度，也兼顾了外观的整体性。从安装边界来看，整机的长宽厚尺寸符合单手握持的人体工程学要求，机身四角做了R角过渡处理，R角曲率兼顾了握持时的贴合度与跌落时的应力分散，避免应力集中导致的边框变形。机身顶部预留了红外发射窗口与降噪麦克风的开孔位置，底部集成了USB充电接口、主麦克风、扬声器出音孔与3.5mm耳机接口，所有开孔的位置与尺寸均匹配对应元器件的装配要求，扬声器出音孔采用阵列式排布，孔位的大小与间距兼顾了出声效率与防尘要求。

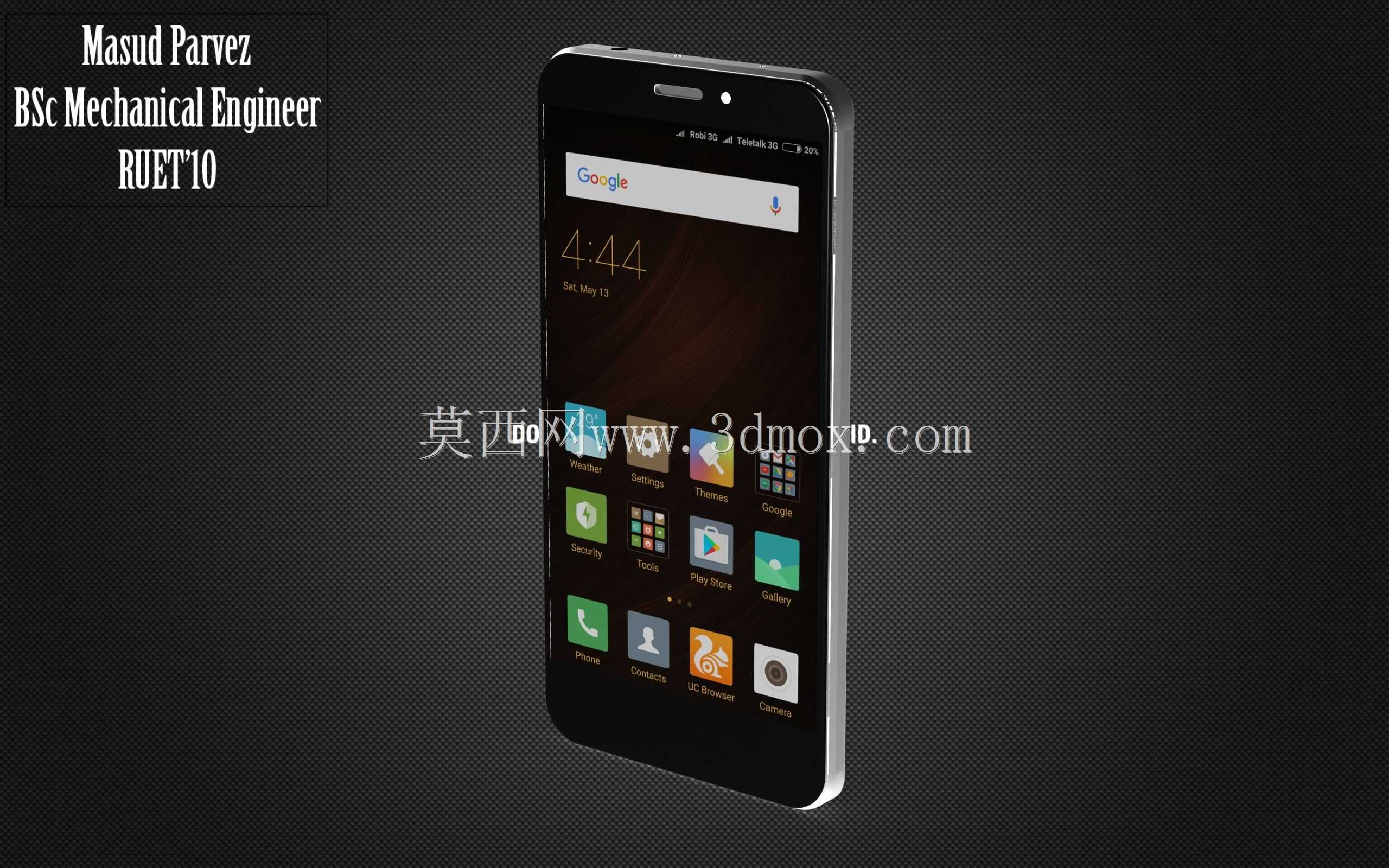

　　机身侧面的音量键与电源键采用独立按键结构，按键与中框的配合预留了0.1mm的活动间隙，按键内部设置有弹片触点的安装位，可保证按键按压的手感与触发灵敏度。电池仓的尺寸匹配内置锂聚合物电池的外形，电池与中框之间预留了双面胶粘贴位置，同时在电池周边设置有泡棉缓冲层，避免电池受挤压出现安全隐患。主板区域的结构避让完整覆盖了主板上的所有元器件，包括处理器、内存、存储芯片、摄像头模组、SIM卡槽等，摄像头区域的镜片凸起高度做了精准控制，凸起边缘做了倒角过渡，既保证了摄像头的对焦距离，也避免了镜片日常放置时的磨损。SIM卡槽采用卡托式结构，卡托与中框的配合设置有防水胶圈的安装位，可实现基础的生活防水能力，卡托的插拔行程做了限位设计，

　　避免插拔时损坏内部触点。听筒与前置摄像头的开孔位于机身正面顶部，开孔位置避开了屏幕显示区域，听筒的出音通道做了密封设计，可避免声音泄漏影响通话质量。整个数模的结构拆分逻辑完全贴合量产机型的装配流程，所有零件之间的配合关系都做了干涉检查，不存在结构冲突的问题，对于刚接触消费电子结构设计的工程师来说，可以通过该数模学习直板智能手机的内部堆叠逻辑、零件配合公差设计、外观与结构的平衡思路，也可以基于该数模做二次修改，验证不同外观方案下的结构可行性，比如更换后盖材质、调整按键位置、更改接口类型等设计方案的验证，都可以在该数模的基础上快速完成，减少从零开始建模的时间成本。在结构强度设计方面，中框的壁厚控制在0.8mm到1.2mm之间，在受力集中的边角区域做了局部加厚处理，同时在中框内部设置有多处加强筋，既保证了整机的结构强度，也尽可能控制了机身重量，符合消费电子产品轻量化的设计趋势。天线区域的注塑部分与金属中框的结合采用了纳米注塑工艺的结构设计，结合面做了锯齿状咬合结构，可保证金属与塑料的结合强度，避免日常使用中出现天线区域脱落的问题。
