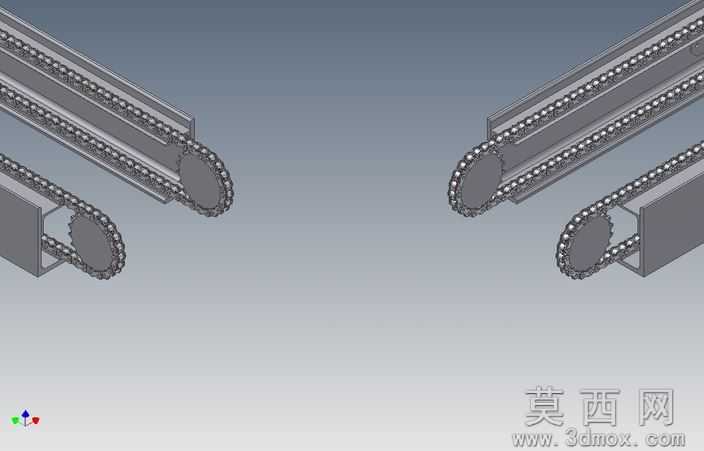

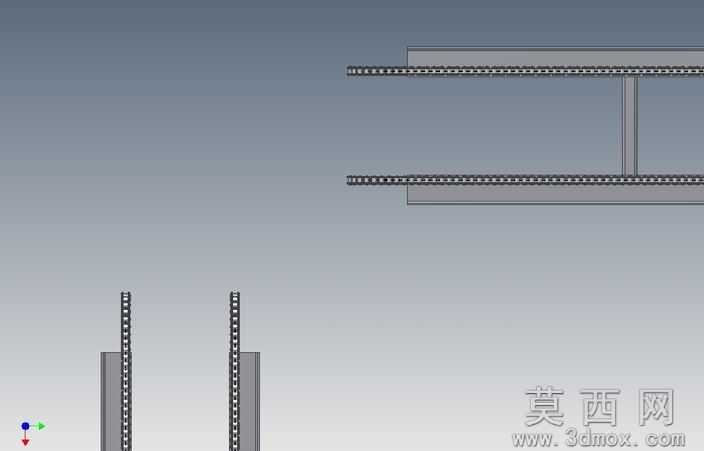

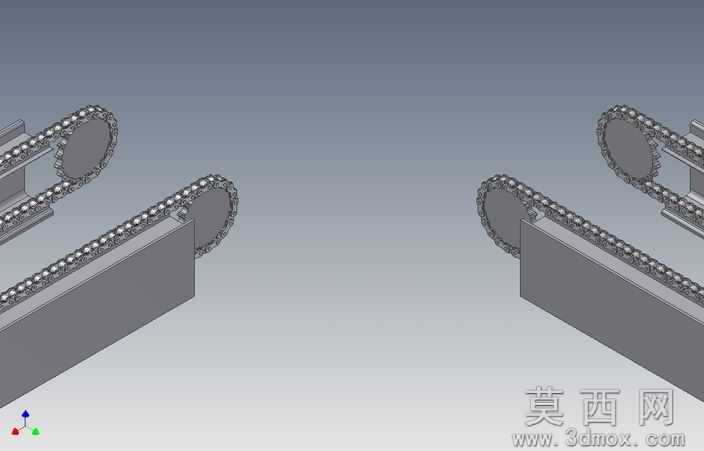

概念型滚子链条输送机三维设计模型

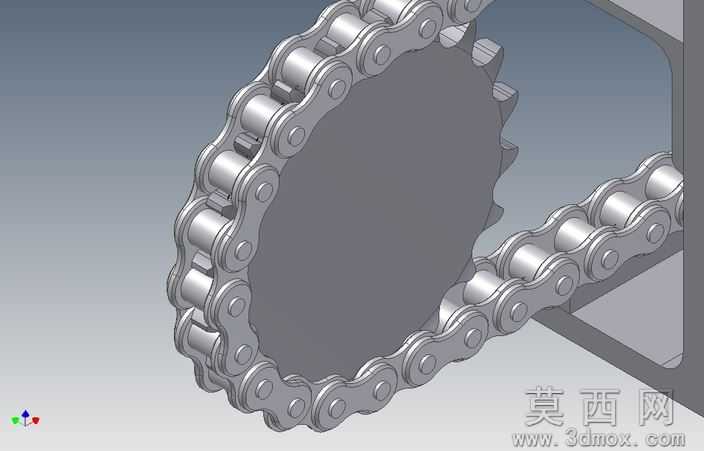

本模型为概念型滚子链条输送机三维设计成果，建模阶段首先梳理滚子链与链轮的啮合传动逻辑，先完成标准节距滚子链的链节单元建模，依次构建内链板、外链板、套筒、滚子、销轴的独立零件，通过装配约束完成单节链节的配合，再通过阵列与路径配合完成整根闭合链条的装配，随后匹配对应齿数的链轮模型，依据链节节距校准链轮齿形参数，保证齿槽与滚子的啮合间隙符合传动设计要求，最后搭建输送机的侧边支撑框架结构，完成整体装配的干涉检查，修正配合偏差。参数设计层面，模型严格遵循滚子链传动的标准参数规范，链轮齿形采用三圆弧一直线的标准齿廓设计，链节节距、滚子直径、内链节内宽等核心参数均匹配通用输送链条的尺寸规格，支撑框架的型材截面、安装孔位均预留了实际加工的装配余量，可直接作为非标输送设备设计的参数参考。渲染材质方面，对链轮、销轴等承载零件赋予金属钢材质，调整粗糙度参数模拟机加工金属的哑光质感，链板部分添加轻微的镀锌金属质感，支撑框架赋予灰色喷塑材质，场景添加柔和的环境光与定向补光，清晰呈现链条与链轮的啮合细节，突出结构的装配层次。结构原理上，该模型依靠链轮与滚子的啮合实现动力传递，闭合的滚子链条作为输送承载构件，运行过程中滚子与链轮齿槽滚动接触降低传动摩擦，相比带传动具备更高的传动精度与承载能力，可适配中重载工况下的物料输送需求，模型预留了驱动端安装位，可拓展添加电机、减速机等驱动组件形成完整输送系统。软件兼容层面，模型提供STEP、IGES通用三维交换格式，可兼容SolidWorks、Autodesk Inventor、UG等主流三维设计软件，同时附带STL格式文件可直接用于3D打印验证，不同软件导入后可保留完整的装配结构与零件特征，方便后续的参数修改与方案调整。研发教学应用层面，该模型可作为非标输送设备研发的概念方案原型，帮助设计人员快速验证链条传动的布局合理性，也可作为机械专业教学中链传动章节的直观演示模型，帮助学习者理解滚子链的装配关系、啮合原理与输送机的基本结构组成，还可用于课程设计、毕业设计的参考案例，辅助学生完成输送类设备的设计作业。
