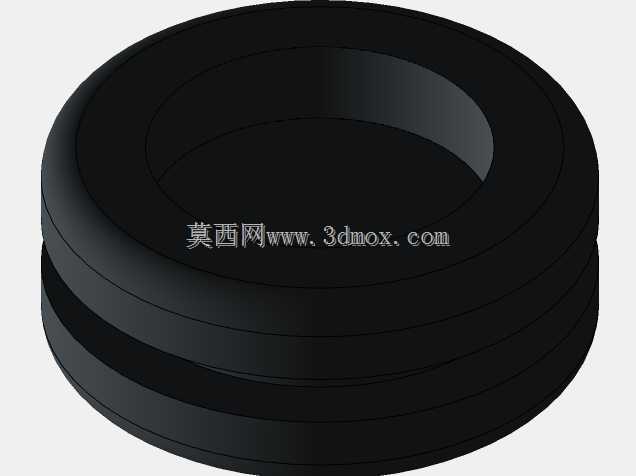

公称直径12.5毫米多槽式索环密封圈

　　在液压阀组集成块、气动控制回路走线孔、小型动力设备壳体过孔这类需要同时兼顾走线与密封的场景里，这类带多道环形槽的索环密封圈是非常常见的静密封元件，很多刚入行的结构工程师容易把它和普通O型圈混淆，实际上二者的安装边界、受力形式、适配场景有很明确的差异。这款索环的内孔公称尺寸为12.5毫米，设计时首先要明确的安装边界是，适配的壳体过孔直径要匹配索环的外圈安装尺寸，过孔的倒角建议做C0.3到C0.5的圆弧过渡，避免安装时刮伤索环外圈的密封唇边，而内孔允许穿过的线束、硬管外径最大不能超过12毫米，最小不能低于11毫米，间隙过大会导致密封失效，间隙过小则装配时容易挤伤索环内圈，甚至造成穿过的线束绝缘层破损。从结构设计思路来看，

　　索环外圈的多道环形槽并不是为了装饰，每一道槽都对应一道密封阻隔面，当索环被压入壳体安装孔后，槽体两侧的橡胶唇边会在装配预紧力的作用下紧贴安装孔的内壁，形成多道独立的密封防线，相比单唇边的密封结构，这种多槽设计可以在壳体孔壁存在轻微加工刀痕、表面粗糙度达不到Ra0.8的理想密封要求时，依然能保证可靠的密封效果，降低对安装孔的加工精度要求，间接降低零部件的加工成本。很多现场运维的师傅都有经验，普通O型圈装在过孔位置做密封时，一旦设备运行过程中内部有轻微的压力波动，O型圈很容易被压力从安装间隙里挤出来，造成密封失效漏油漏气，而这款索环的多道环形槽相当于在轴向形成了多道定位卡接结构，装配后每一道槽的侧壁都会卡在安装孔的对应位置，能承受0.

　　1到0.6MPa的静态压差，完全覆盖常规气动回路、低压润滑系统、设备壳体防尘防水的压力需求。从实际用途来看，这类索环的应用场景比普通密封件更宽泛，它既可以用在小型气动执行器的端盖过线位置，阻挡外部粉尘、切削液进入设备内部，保护内部的电气元件不受侵蚀；也可以用在小型液压泵站的阀块走线位置，防止低压润滑油顺着过孔渗漏到设备外部；甚至在民用的小型水泵、园林机械的壳体过孔位置，也能看到同结构的密封件，只是尺寸规格有差异。建模的时候要注意，这类橡胶密封件的尺寸公差不能按金属机加工件的公差来标注，橡胶材质的邵氏硬度一般选60到70度的丁腈橡胶，对应尺寸的自由状态公差要按GB/T34332的橡胶密封件公差来选取，建模时不要把槽的棱角做的太尖锐，

　　所有的棱边都要做R0.2以上的圆角过渡，一方面是避免橡胶硫化成型时出现应力集中导致的开裂，另一方面也能减少安装时的剪切力，提升装配的顺畅度。另外要注意安装槽的深度设计，索环的轴向自由高度要比安装槽的深度大0.3到0.5毫米，这样装配后依靠端盖或者压板的预压力，能让索环的轴向产生一定的压缩量，保证端面和径向都能形成足够的密封比压，很多新手设计时容易把安装槽深度做的和索环自由高度一致，导致装配后预紧力不足，设备运行一段时间后就会出现渗漏。还有一个容易被忽略的设计细节，索环的内孔入口处要做15度的导入倒角，方便线束或者硬管穿过，避免穿线时橡胶内圈被线束的端头、硬管的飞边刮伤，很多现场装配出现的密封失效问题，其实都不是密封件本身的质量问题，而是导入结构设计不合理，装配时已经造成了密封件的隐性损伤，运行一段时间后损伤位置就会出现渗漏。这类密封件虽然单个成本很低，属于设备里的小零件，但在很多场景里它的失效会造成很严重的后果，比如设备内部的切削液顺着过孔流到电气接线端子上，会造成短路烧毁控制模块，外部的粉尘进入气动回路里，会造成阀芯卡滞，导致设备误动作，所以设计选型时不能因为零件小就忽略相关的尺寸校核和安装边界确认。
