外六角全螺纹螺栓三维参数化建模作品

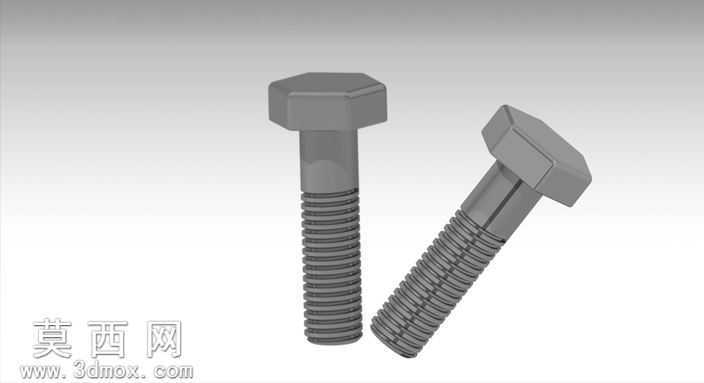

本作品为外六角全螺纹螺栓的三维参数化建模成果，建模过程严格遵循普通螺纹紧固件的通用设计规范，针对常规三维建模中螺纹特征仅做简化装饰、无法呈现真实啮合结构的痛点进行了专项优化。建模初期先梳理螺栓的结构组成逻辑，将整体拆分为六角头部、光杆过渡段、全螺纹螺杆三个独立建模单元，先绘制六角头部的正六边形截面草图，通过拉伸特征生成头部基体，对头部与螺杆衔接的棱边做符合工业标准的倒角处理，避免应力集中的同时还原真实零件的加工工艺特征。螺杆部分先以公称直径为基准绘制圆柱基体，重点针对螺纹部分进行精细化建模：先通过螺旋线命令生成匹配螺距、牙型角的扫描路径，再绘制符合普通螺纹牙型标准的三角形截面轮廓，沿螺旋线路径扫描切除生成完整的连续螺纹牙型，每一圈螺纹的牙顶、牙底都做了微小的圆角过渡处理，还原实际机加工螺纹的工艺细节，避免尖锐棱边导致的模型应力显示异常。模型整体采用统一的金属材质参数，表面设置为均匀的哑光钢质质感，无多余的纹理贴图干扰结构展示，渲染阶段采用双视角布光方案，分别呈现螺栓垂直放置的整体轮廓与倾斜放置的螺纹细节，两个视角的模型参数完全关联，修改公称直径、螺距、螺杆长度等参数时可同步更新所有特征，无需重复建模。模型的结构尺寸完全适配通用机械装配的设计需求，螺纹段的牙型精度满足装配干涉检查的使用要求，可直接导入装配体中与对应规格的螺母、螺纹孔进行虚拟装配验证，也可用于机械原理教学演示、紧固件产品展示等场景，相较于常规简化螺纹的螺栓模型，本作品的螺纹特征可直接用于结构受力分析、螺纹啮合状态模拟等专业仿真场景，无需二次修改螺纹结构即可直接调用。
