双金属垂直通道压紧工装结构设计

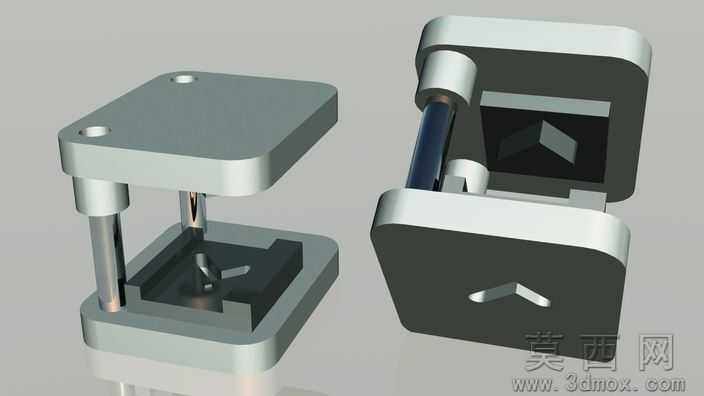

本作品为针对双金属垂直通道部件压合作业设计的专用工装结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合标准，对各装配部件的配合间隙、安装定位尺寸做了精准约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用上下板式框架结构，上压板与下底座通过两根对称布置的垂直光轴导向柱实现滑动连接，导向柱与上下板的安装孔位采用同轴度约束，保证压合作业过程中压板运动轨迹始终保持垂直，避免压合过程中出现偏载、错位问题。下底座中部设置有与待加工金属通道部件轮廓完全匹配的V型定位槽，定位槽的尺寸依据待加工工件的外形公差做了适配设计，可实现工件的快速装夹定位，无需额外调整即可保证工件放置位置的一致性，有效提升批量加工作业的装夹效率。上压板对应定位槽的位置设置有匹配的压合工作面，工作面做了圆角过渡处理，避免压合过程中对金属工件表面造成压痕损伤。渲染环节采用金属材质球对整体结构进行材质赋予，框架主体采用哑光铝合金材质表现，导向柱采用抛光不锈钢材质，通过调整材质的粗糙度、金属度、反射率参数，还原真实金属加工件的表面质感，同时采用工作室环境光进行渲染布光，通过主光源、补光源、轮廓光的多光源搭配，清晰展现工装各部件的结构轮廓与装配关系，避免结构死角出现阴影遮挡，方便查看内部定位结构的细节。设计过程中充分考虑工装的使用便捷性与结构耐用性，整体结构无冗余部件，各连接部位均做了加强处理，导向柱与上下板的连接位置设置有衬套安装位，可加装耐磨衬套提升工装的长期使用寿命，降低反复滑动带来的磨损问题。整体结构紧凑，占用操作空间小，可适配小型压合作业工位的使用需求，既可以配合手动压力设备完成小件压合作业，也可以加装驱动部件改造为半自动压合工装，具备较强的适配拓展性。
