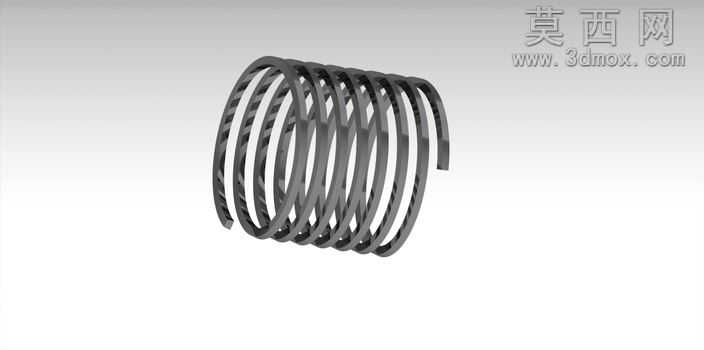

高压工况专用螺旋压缩弹簧三维设计

本作品为适配高压工况的螺旋压缩弹簧三维建模成果，建模阶段以弹簧实际工作参数为核心依据，首先通过参数化草图绘制弹簧的支撑圈与有效圈截面轮廓，精准控制簧丝直径、弹簧中径、有效圈数、支撑圈数等核心尺寸，确保模型几何参数完全匹配高压场景下的刚度、载荷行程设计要求。建模过程中采用螺旋线扫描特征生成簧丝主体结构，对两端支撑圈做并圈磨平处理，还原真实弹簧的端部结构形态，避免建模时出现圈距不均、簧丝扭曲的问题，保证模型几何精度满足后续装配、仿真分析的使用需求。材质设置阶段，针对高压弹簧常用的合金弹簧钢材质做参数调整，还原金属材质的哑光银灰质感，添加细微的金属表面纹理与环境反射效果，渲染后可清晰呈现簧丝表面的加工质感与螺旋结构的层叠光影关系，直观展现弹簧的结构形态。结构设计上充分考虑高压工况的使用特性，有效圈部分保持均匀螺距保证受力时压缩形变均匀，两端支撑圈贴合相邻安装面的结构设计可避免弹簧工作时出现偏载、侧向滑移的问题，整体结构无多余几何特征，模型拓扑结构规整，可直接导入各类机械装配场景完成虚拟装配，也可用于后续的有限元受力仿真、运动干涉检查工作。设计思路围绕工业场景的实际使用需求展开，摒弃非必要的装饰性结构，完全还原高压弹簧的真实工业形态，模型可拆分查看簧丝截面、圈距分布等细节，既可以作为机械设计教学中弹性元件的演示案例，也可直接用于高压阀门、液压设备、重载机械的整机装配设计环节，为相关产品的研发设计提供精准的三维模型支撑，减少设计人员重复建模的工作量，提升整机设计的效率与模型精度。
