电梯制动快滑步机械结构设计

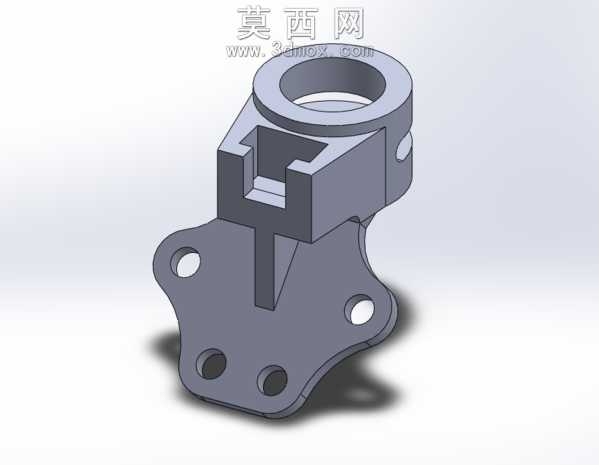

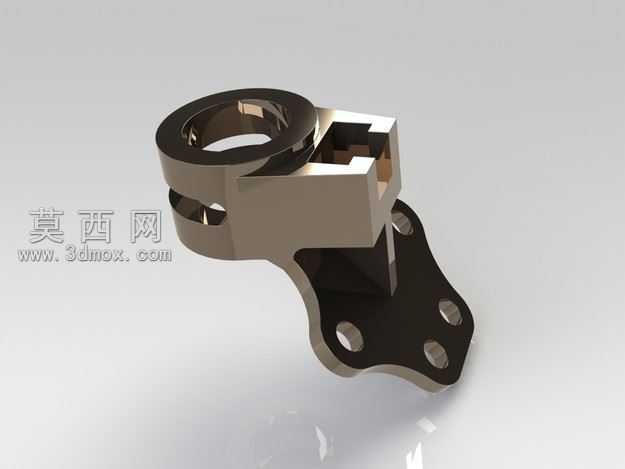

本作品为电梯制动系统配套的快滑步构件三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械加工工艺合理性与装配适配性原则开展设计。建模初期先梳理构件的功能定位：该部件作为电梯制动模块的衔接承载件，需要同时满足上部轴套类结构的回转配合需求、下部安装基面的多工位固定需求，以及中部卡槽结构的制动卡接传动需求，因此在草图绘制阶段就对各功能区域的尺寸公差进行了预设，确保后续特征生成时各部位的形位公差符合机械设计标准。建模过程中，上部环形轴套采用拉伸凸台与内孔切除特征组合生成，轴套侧壁预留的定位销孔通过异形孔向导特征精准定位，保证与配套销轴的配合精度；中部的卡槽结构采用对称拉伸切除工艺生成，卡槽两侧的加强筋通过筋特征一体化成型，既保证了卡接传动时的结构强度，也避免了后续装配时的应力集中问题；下部的安装法兰盘采用轮廓草图拉伸生成，盘面四个安装孔按照圆周阵列规则排布，孔位的中心距公差严格参照电梯安装的通用标准设定，法兰盘与上部主体的衔接处做了圆角过渡处理，降低构件长期受交变载荷时的断裂风险。材质渲染阶段，针对该构件实际采用的铸钢加工工艺，为模型赋予了哑光金属材质，调整材质的粗糙度、金属度参数还原铸钢件的表面质感，同时添加了柔和的环境光影，将构件的棱边倒角、孔位边缘、加强筋衔接处的结构细节完整呈现。整体设计思路围绕电梯制动场景的高可靠性需求展开，所有结构特征均经过装配干涉校验，既保证了与周边制动组件的配合精度，也兼顾了构件加工时的工艺可行性，可直接用于后续的工程图导出、加工模拟以及制动系统的虚拟装配验证。
