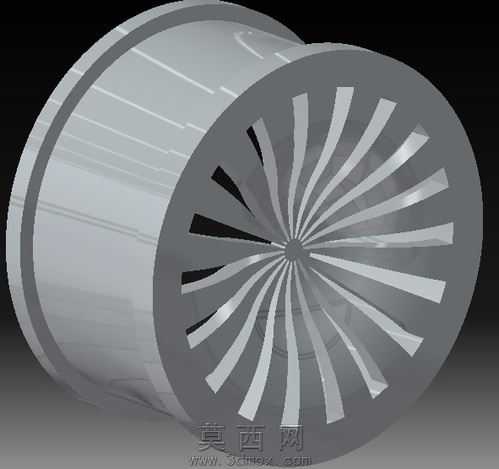

超级汽车涡轮辐条式轮毂三维设计

本作品为超级汽车专用的涡轮辐条式轮毂三维建模作品，建模阶段采用CATIA软件完成全参数化结构搭建，首先以旋转凸台命令生成轮毂的基础筒状轮辋基体，精准控制轮辋的内外径尺寸、轴向长度与壁厚参数，保证轮辋部分符合常规乘用车轮胎装配的尺寸适配逻辑。辐条部分是本次设计的核心亮点，采用螺旋涡轮式放射排布逻辑，首先在轮心基准面绘制单根辐条的截面轮廓，通过螺旋线引导路径完成扫掠生成单根辐条实体，再以轮心为中心轴进行圆周阵列，通过调整螺旋升角参数让所有辐条形成流畅的涡旋放射形态，既保证了辐条从轮心到轮辋的结构过渡顺滑无应力集中死角，也通过独特的涡旋造型强化了轮毂的运动视觉属性。建模过程中对辐条与轮辋、辐条与中心安装座的衔接位置做了圆角过渡处理，避免尖锐棱角带来的结构应力问题，同时还原了金属轮毂的加工工艺特征。渲染阶段采用银灰色金属材质模拟锻造铝合金的质感，调整材质的反射粗糙度参数，还原哑光金属的细腻磨砂反光效果，在场景中添加柔和的环境光与定向补光，突出辐条之间的镂空层次与曲面光影变化，让涡旋结构的立体感得到充分展现。设计思路上，这款轮毂兼顾了外观辨识度与结构实用性，涡轮式辐条排布在车辆行驶时可以引导气流穿过辐条间隙，一定程度上提升刹车系统的散热效率，同时大曲率的螺旋辐条造型相比传统直辐条更具视觉冲击力，适配超级跑车的运动化定位，整体结构无冗余几何特征，所有曲面均满足G2连续要求，可直接用于后续的结构强度仿真、3D打印验证或者加工生产参考。
