Mikrotik RB450G五端口千兆路由器板结构

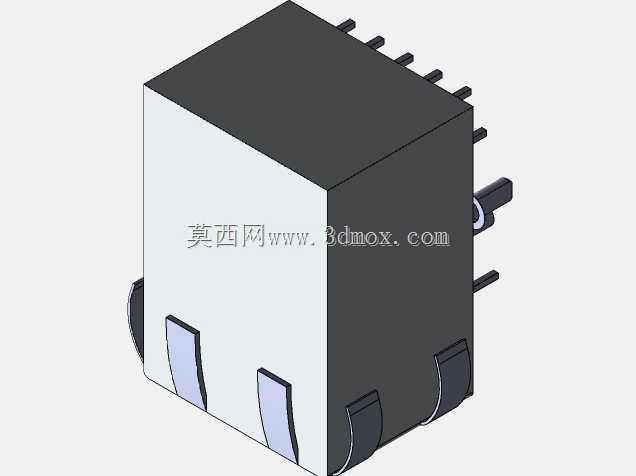

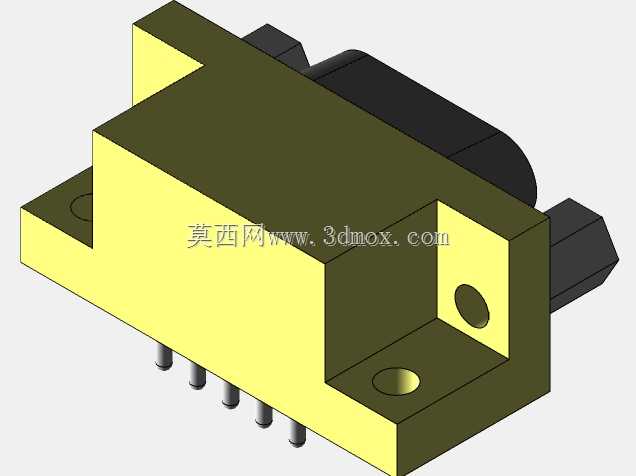

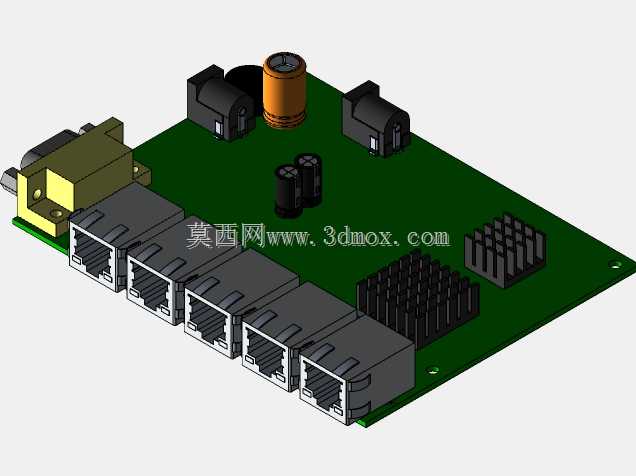

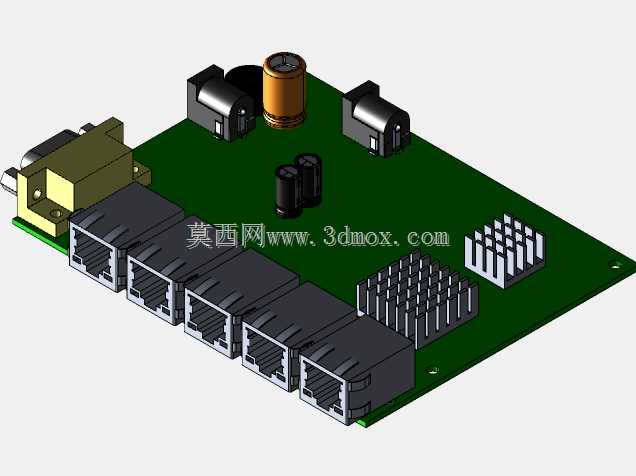

　　在中小规模办公组网、园区接入层部署、工业现场网络搭建这类场景里，五端口千兆有线路由器是承担内网数据转发、外网接入网关的核心硬件，RB450G作为该定位下的经典款设备，其电路板的结构设计直接决定了设备长期运行的稳定性、安装适配性与维护便捷性。从结构设计的实际落地来看，这块路由板采用标准的矩形PCB基材布局，所有外接接口统一排布在板卡的同一侧边缘，五个RJ45千兆网口采用等间距并排布置，相邻网口的中心间距严格遵循通用网络设备的接口间距规范，既可以适配标准的1U机架式安装挡板的开孔尺寸，也能满足桌面式外壳的接口对位要求，不会出现水晶头插拔时互相干涉的问题，每个网口的焊盘位置都做了加宽铜皮处理，应对频繁插拔带来的机械应力，

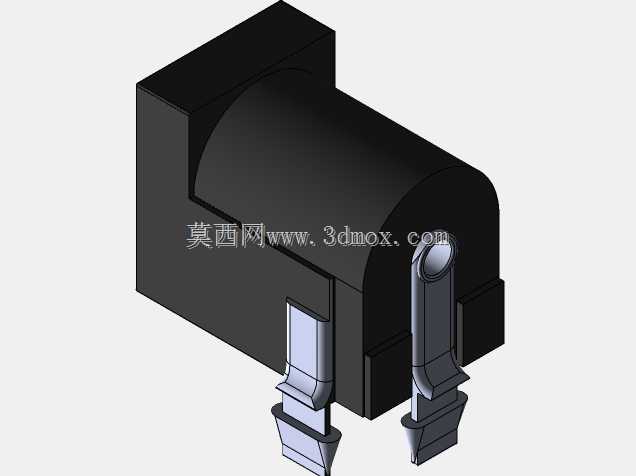

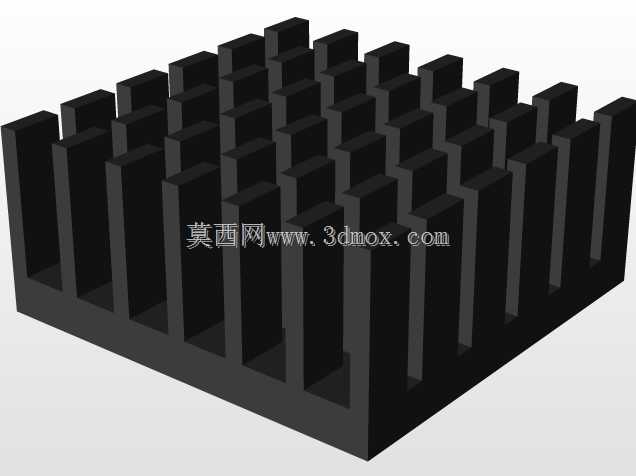

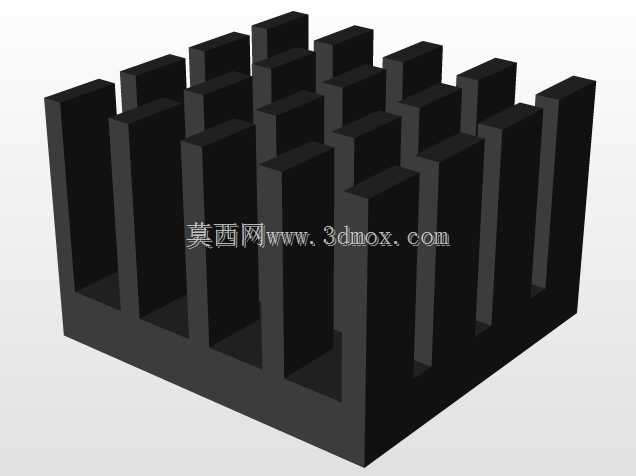

　　避免长期使用后焊盘脱落导致的接口故障。板卡上的元件布局充分考虑了散热与电磁兼容的双重需求，发热量较大的主控芯片、交换芯片上方都布置了独立的铝制散热片，散热片通过卡扣或者导热胶与芯片表面紧密贴合，散热鳍片的朝向顺着设备内部的空气流通方向设计，当设备内置风扇或者依靠自然对流散热时，气流可以顺畅穿过鳍片间隙带走热量，避免芯片长时间高温运行导致的转发性能下降、丢包甚至死机问题。电源输入部分的接口布置在板卡边缘远离网口的一侧，板上的电解电容、电感这类电源元件集中排布在电源接口附近，缩短大电流供电路径的走线长度，减少线路压降与电磁干扰对敏感信号电路的影响，电容的选型与布置位置避开了散热片的高温区域，防止长期高温烘烤加速电容电解液干涸，

　　延长板卡的整体使用寿命。从安装边界来看，板卡的四个边角都预留了标准的固定孔位，孔位的位置与同规格路由设备的外壳安装柱完全匹配，固定孔周围做了环形接地铜皮处理，安装时通过金属螺丝与外壳接地柱连通，既可以实现板卡的可靠固定，也能形成连续的接地屏蔽层，提升设备的抗电磁干扰能力，应对工业现场复杂的电磁环境。板卡上的复位按键、指示灯位置都对应外壳的开孔位置做了精准对位，指示灯的导光柱预留间隙合理，不会出现卡滞、灯光漏光或者指示不清晰的问题。在做这类网络设备板卡的三维建模时，需要重点核对每个接口的伸出高度、元件的实际占位高度，避免外壳装配时出现元件顶壳、接口无法对齐外壳开孔的问题，尤其是网口的金属屏蔽壳高度、电容的顶端高度、散热片的总高度，

　　这些尺寸直接决定了外壳内部的净空需求，建模时不能只参考元件的标称尺寸，还要考虑实际生产中元件的公差、焊接后的高度偏差，预留足够的安全间隙。另外，板卡上的走线虽然在结构模型里不需要完全还原，但元件的排布逻辑要和实际电路的功能分区对应，电源区、信号处理区、接口区的划分清晰，既方便后续做结构仿真时的散热分析、应力分析，也能为外壳设计、包装设计提供准确的尺寸参考，不管是做设备的改型设计、维修替换件的加工，还是做组网方案的设备适配验证，精准的三维结构模型都能大幅减少前期的尺寸核对工作量，避免实际装配时出现干涉问题。
