PG21规格电缆夹紧固定接头结构

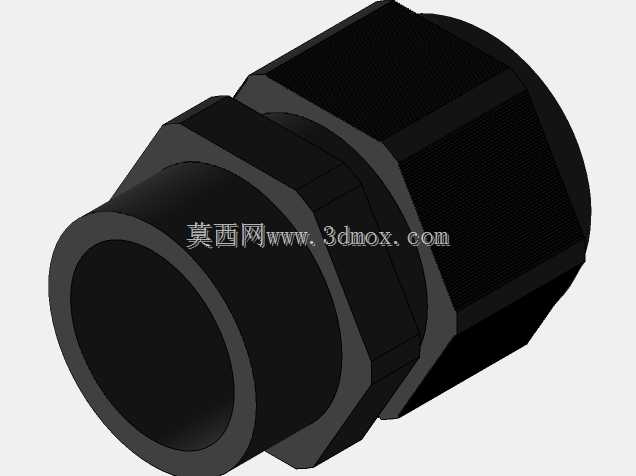

　　在工业电控柜布线、现场设备线缆穿板防护的作业场景里，这类电缆夹是线缆进出安装界面时的核心配套零件，承担着线缆定位、密封防护、应力释放的多重作用，避免线缆受外力拉扯出现接线端子松脱、线缆外皮磨损破损失效的问题，同时能在穿板位置形成规整的安装界面，减少粉尘、水汽顺着穿线间隙进入设备腔体内部的概率。从结构设计来看，该零件采用外六角主体加对接端的阶梯式构型，主体段的外六角结构是专门适配标准扳手的夹持位，现场安装时可以用开口扳手或者套筒稳定施加扭矩，避免拧紧过程中零件跟转打滑，保证对接螺纹的预紧力均匀可控，不会因为扭矩过大导致螺纹滑牙或者零件开裂。两端的阶梯圆柱段分别对应不同的功能区域，一端是带外螺纹的穿入端，用来穿过安装面板的预制开孔，

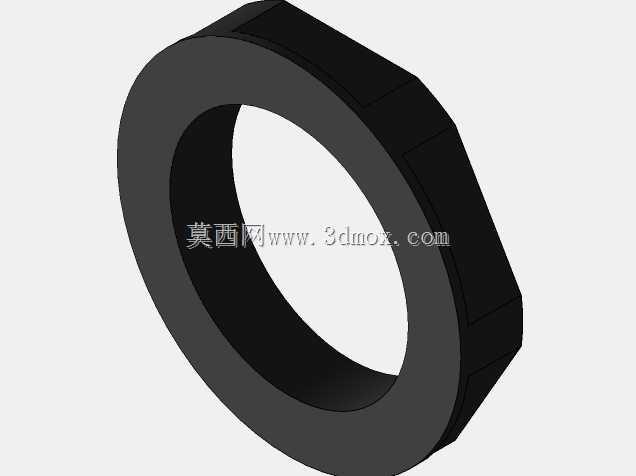

　　配合锁紧螺母完成在面板上的位置固定，另一端是线缆夹持端，内部带有锥形的压紧腔，当拧紧端盖时，内置的弹性密封环会顺着锥面均匀收缩，紧紧包裹住穿过的电缆外皮，既可以牢牢固定线缆的轴向位置，抵消外部拉扯的作用力，又能填充线缆和接头内壁之间的间隙，实现IP等级对应的防护效果。做三维建模的时候，需要重点把控几个关键尺寸边界：首先是外六角的对边尺寸，必须严格匹配对应PG21规格的标准扳手开口尺寸，公差控制在普通五金件的通用公差范围内，保证现场通用工具可以直接适配，不需要定制专用工装；其次是穿板螺纹的大径、螺距以及有效螺纹长度，要适配常规厚度的电控柜门板、设备壳体壁厚，保证锁紧螺母可以完全啮合，不会出现螺纹啮合长度不足导致的固定松动问题；再者是内部穿线孔的通径，要匹配PG21规格对应的电缆外径范围，既不能孔径过小导致电缆无法穿入，也不能孔径过大导致密封环收缩后无法完全抱紧电缆，失去夹持和密封作用。实际选型应用时，这类电缆夹常被用在机床电控箱的进出线位置、户外成套设备的线缆穿板位置、自动化生产线的分线盒接口处，不同场景下对材质的要求有区别，常规室内环境用普通尼龙材质即可满足绝缘和固定需求，户外或者有腐蚀介质的场景则需要更换为耐候尼龙或者金属材质，但核心的结构尺寸逻辑是完全一致的。建模过程中还要注意零件的工艺合理性，所有棱角位置都做了合适的倒角处理，既避免安装时锐边划伤施工人员的手部、刮破电缆外皮，也能提升注塑成型时的材料流动性，减少零件成型后的应力集中问题，

　　避免拧紧受力时出现边角崩裂。主体内部的台阶孔同轴度需要严格控制，保证电缆穿入时不会出现偏卡，密封环安装后可以均匀受压，不会出现局部压合过紧或者局部存在间隙的问题，保障长期使用的可靠性。很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，比如在面板开孔时只考虑螺纹直径，没有预留外六角段的旋转避让空间，导致现场安装时扳手无法正常卡入，或者穿线孔位置和设备内部的走线槽距离过近，电缆穿入后出现过度弯折，超出电缆的最小弯曲半径要求，长期使用后出现线芯断裂的隐患，这类细节在三维布局阶段就要提前核对，把零件的完整安装占位、操作空间都纳入装配干涉检查的范围里。另外，该零件的六角段和圆柱段的衔接位置做了圆弧过渡，既提升了零件的整体结构强度，

　　也让外观更规整，没有突兀的棱角，在做装配体渲染或者设备外观展示时，能和整体的工业风格保持协调。从受力角度分析，当电缆受到外部径向或者轴向拉扯力时，作用力会通过密封环传递到接头的内锥面，再通过外螺纹和锁紧螺母传递到安装面板上，不会把拉扯力直接传导到内部的接线端子上，这也是这类电缆夹最核心的功能价值——给线缆末端的接线位置提供应力释放，保障电气连接的长期稳定性，避免因为线缆晃动、拉扯导致的接线松动、接触不良甚至短路故障。在做三维模型的装配配合时，要注意接头和安装面板之间的配合间隙控制，螺纹配合采用标准的间隙配合公差，保证安装时可以顺畅旋入，不需要额外修配，同时对接端的密封垫圈安装槽尺寸要准确，保证配套的平垫圈可以完全嵌入，拧紧后能在面板和接头端面之间形成有效密封。
