金属板材偏移加工专用车身钳结构

　　在车身维修、薄板钣金加工的车间作业场景里，这类手动钳具是一线技工处理金属板局部偏移成型的核心手持工具，区别于通用夹持类钳具，它的咬合结构专门针对0.5-2mm厚度的冷轧钢板、镀锌板这类车身常用板材设计，不需要额外搭配冲压模具，单手握持即可完成小范围的板边偏移、折边定位作业，在汽车覆盖件局部修复、非标钣金件小批量打样的场景中，能省去大型冲压设备的装调流程，适配工位上灵活移动的作业需求。从结构设计逻辑来看，这款钳具采用双长手柄的杠杆力放大结构，手柄采用圆钢弯折成型，握持段的长度经过力臂配比计算，操作人员施加正常握力时，钳口咬合位置的挤压力即可达到金属板材塑性变形的阈值，不会出现力值不足导致板材回弹的问题，

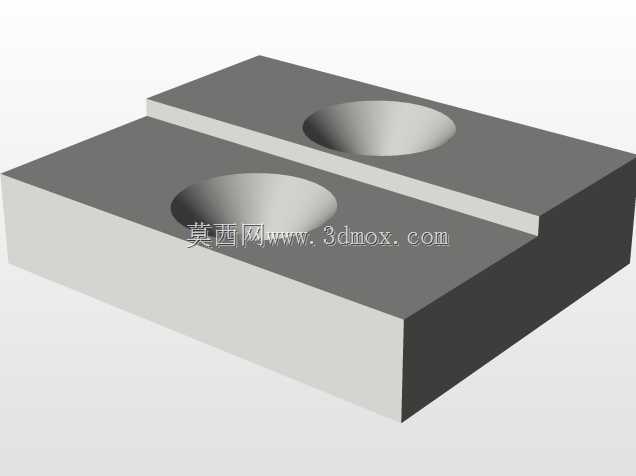

　　同时也不会因为力臂过长导致钳具体积过大，无法伸入车身覆盖件的狭窄缝隙内作业。钳头部分是整个工具的核心功能区，采用分体式咬合块设计，固定咬合块与活动咬合块的贴合面做了对应偏移成型的台阶结构，当钳口闭合时，两块咬合块的台阶面会对夹持的金属板材形成定向的挤压力，让板材在咬合区域形成预设宽度的偏移台阶，这个台阶的宽度尺寸控制在8mm，刚好匹配车身钣金拼接时的搭接边宽度要求，不需要后续二次修磨即可直接进行点焊固定。在安装与使用边界上，这款钳具整体为纯机械结构，没有额外的气动、电动连接部件，整体闭合状态下的最大外轮廓尺寸控制在320mm长度，钳头部分的最大厚度为28mm，可以轻松伸入车身翼子板、车门内腔这类宽度30mm以上的缝隙内完成作业，

　　手柄张开的最大角度为35度，适配成年人手掌的开合范围，长时间握持作业不会出现手部过度疲劳的问题。钳头的铰接位置采用销轴定位，销轴与安装孔之间做了间隙配合公差控制，开合过程中没有明显的旷量，保证咬合面的对齐精度，避免偏移成型时板材出现歪扭、压痕不均的问题。咬合块的工作表面做了淬火硬化处理，表面硬度达到HRC45-50，长期夹持金属板材不会出现凹陷、磨损变形，延长工具的整体使用寿命。在实际作业过程中，使用这款钳具完成板材偏移加工时，只需要提前在板材上标记好需要成型的位置，将钳口的台阶对齐标记线，握合手柄即可一次压合成型，相比传统使用手锤、垫铁敲打的偏移加工方式，成型的台阶直线度更好，板材表面不会出现锤击导致的凹坑，

　　后续刮腻子找平的工作量能减少六成以上，尤其适合对外观平整度要求较高的车身外覆盖件修复作业。钳具的两个手柄末端做了圆弧收边处理，没有尖锐的棱角，避免作业过程中刮伤手部或者刮花已加工的板材表面，整体结构没有易损的小零件，日常维护只需要定期在铰接销轴位置滴注润滑油即可，不需要复杂的拆解保养，适合车间多班次流转使用。从建模细节来看，整个钳具的所有零件都按照实际加工的公差要求做了配合间隙模拟，铰接位置的转动自由度、钳口闭合时的咬合间隙都和实物状态一致，钳头部分的台阶成型面做了精确的尺寸匹配，能够直观演示板材偏移加工时的咬合状态，也可以作为手动钣金工具设计的参考案例，用于同类钳具的改型设计、力值校核计算。
