金属薄板手动冲孔车身钳结构设计

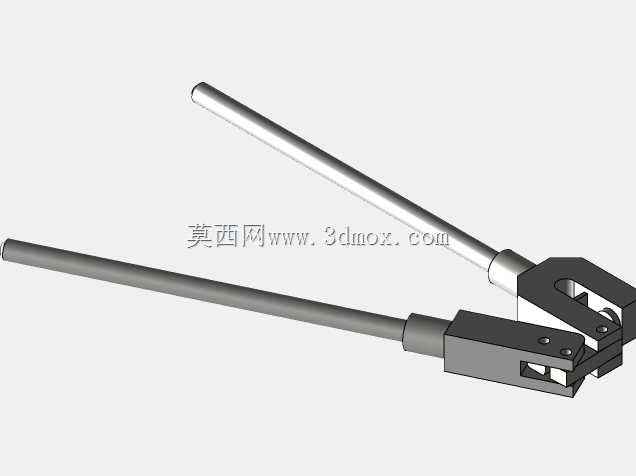

　　这款手动冲孔钳的设计初衷，是面向汽车维修、钣金加工场景下的薄板开孔作业，解决传统电钻在受限空间内操作不便、易跑偏的痛点。在车身维修作业中，经常需要在覆盖件、加强筋等薄钢板部位开设线束过孔、铆钉安装孔，这类作业往往空间狭窄，电动工具难以施展，且电钻钻孔容易产生毛刺、划伤周边漆面，甚至因为进给力度控制不当造成薄板变形。这款冲孔钳采用双长手柄杠杆结构，通过力臂放大原理，仅需手动施加握力即可完成冲孔作业，无需外接电源或气源，适合户外抢修、车间零散工位的无动力作业需求。

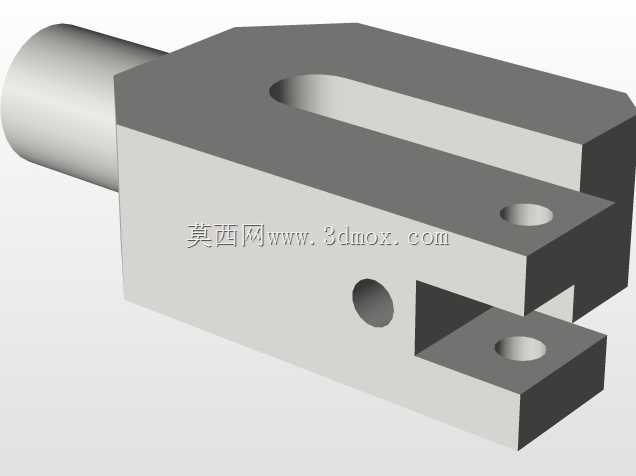

　　钳体的核心工作端采用分体式模头设计，上下模刃口经过对位研磨，合模间隙控制在0.1mm以内，冲孔时可直接在0.5-2mm厚度的冷轧钢板、铝板上冲出规整圆孔，断面无明显毛刺，无需后续二次修边，能大幅减少钣金作业的后续处理工时。手柄部分采用加长圆钢杆件，一方面延伸了操作力臂，降低操作人员的施力强度，另一方面细长的杆身可以深入车身空腔、框架缝隙等普通工具无法抵达的位置，完成隐蔽部位的冲孔作业。

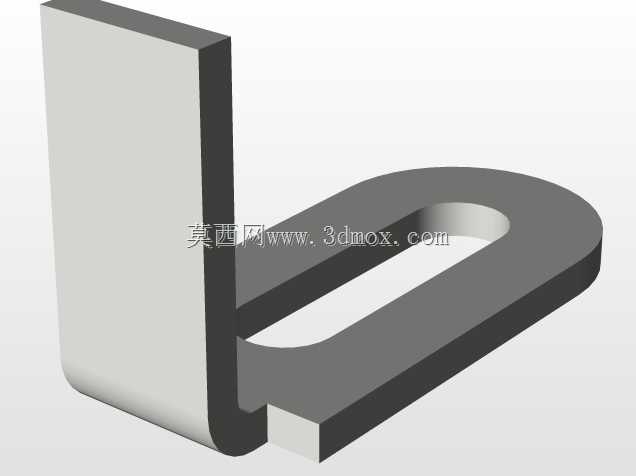

　　从结构设计逻辑来看，钳头的铰接点采用销轴定位，配合淬火处理的衬套，可承受反复冲孔带来的冲击载荷，避免长期使用后铰接间隙变大导致刃口错位。模头部分采用快拆结构，可根据需要更换不同孔径的冲头，适配不同规格的安装孔需求，无需更换整把工具即可覆盖常见的3-10mm薄板开孔尺寸。钳体的受力部位均做了圆角过渡处理，避免应力集中导致的部件断裂，手柄末端没有做额外的包胶处理，是考虑到车间作业时油污较多，光滑金属表面更易擦拭清洁，也不会因为橡胶老化出现脱落问题。

　　在安装与使用边界上，这款工具无需固定安装，完全手持操作，作业时仅需保证钳头开合空间大于120mm即可，冲孔时需将下模贴合板材背面，上模对准预标记的孔位，双手平稳施加握力直至冲头完全穿透板材即可，作业过程中无需额外夹持固定板材，单人即可完成操作。不同于台式冲孔设备，这款手动钳的作业不受场地限制，在整车装配线上的补孔工序、事故车修复的现场改制、小型钣金作坊的零散加工场景中都能适配，其整体重量控制在1.2kg以内，长时间手持作业也不会产生明显的负重疲劳。

　　设计过程中针对钳头的受力变形做了有限元校核，在最大冲孔载荷下，钳头的形变量控制在0.05mm以内，保证刃口始终保持精准对位，不会出现啃模、崩刃的问题。所有钢制部件均做了发黑防锈处理，适应车间多油污、多湿度的作业环境，日常存放仅需定期在铰接点涂抹少量润滑脂即可，维护成本极低。不同于普通的夹持类钳子，这款工具的核心功能是剪切冲孔，因此钳头没有设计夹持齿面，所有配合面都经过平面磨削，保证冲孔时板材不会被夹伤变形，对于表面有漆面、镀层的板材，也可以在模头端面粘贴薄橡胶垫，进一步避免作业过程中对工件表面的损伤。在实际使用中，这款工具除了汽车车身加工外，也可用于配电柜壳体加工、通风管道制作、五金机箱改制等各类薄板冲孔场景，适配性较强。
