小型手动辅助进给磨刀装置结构

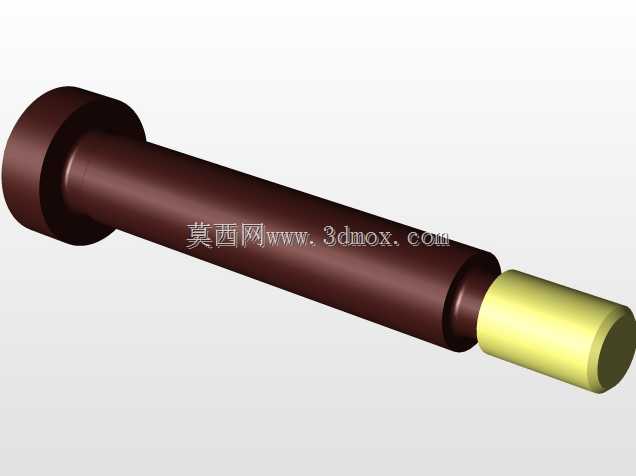

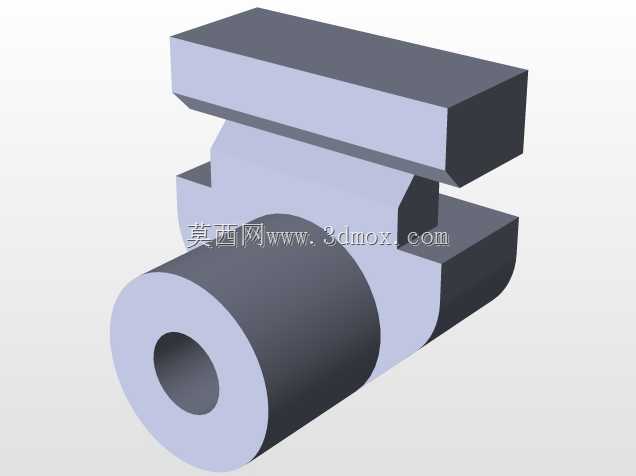

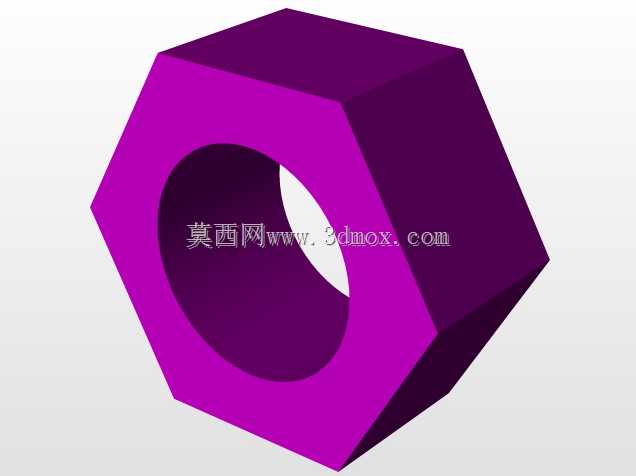

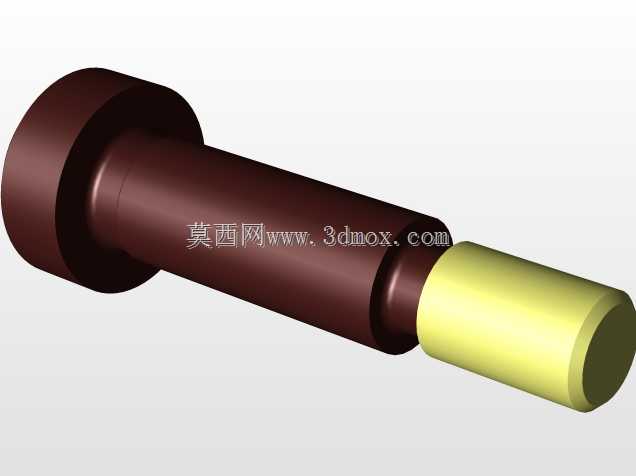

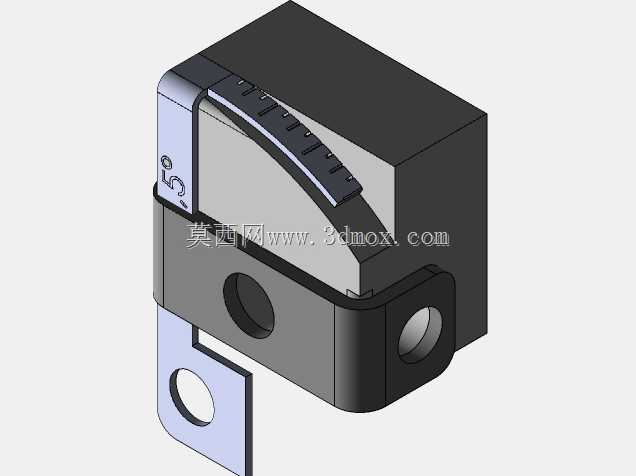

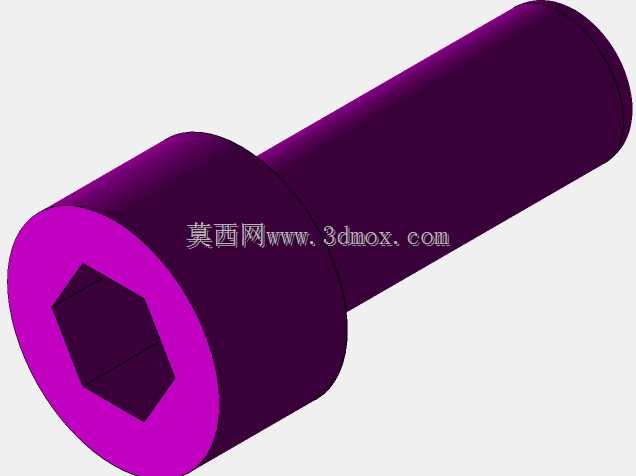

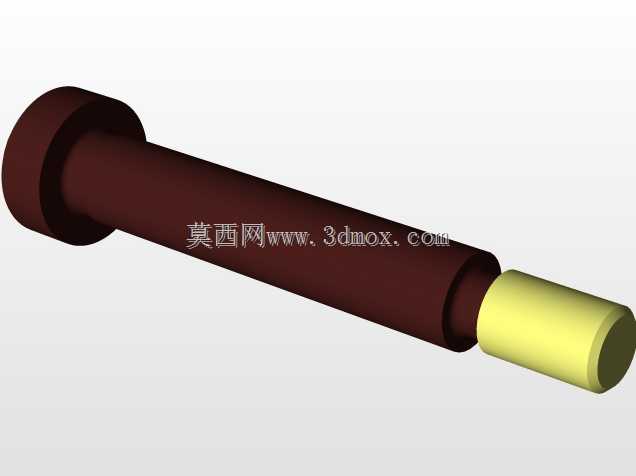

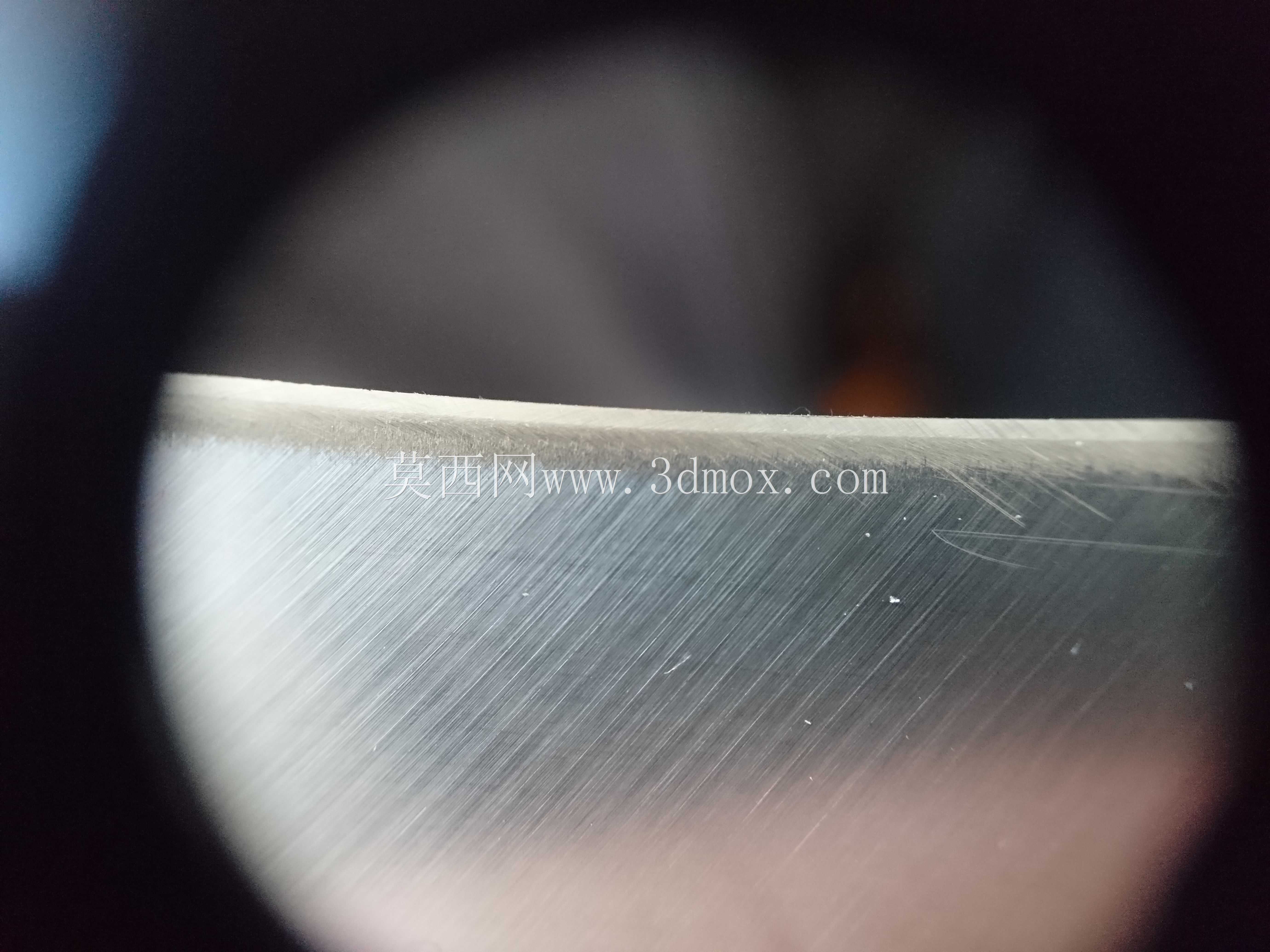

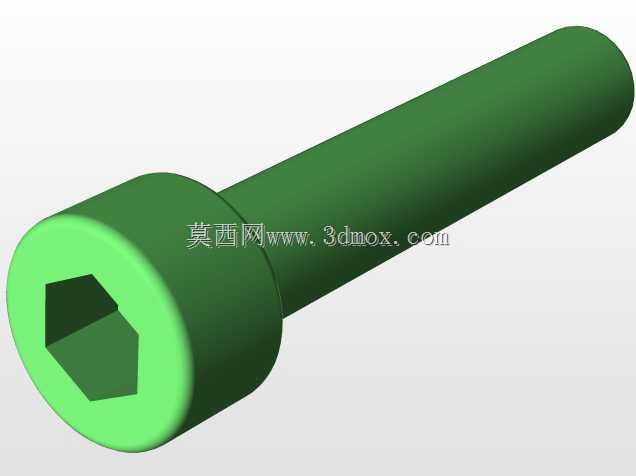

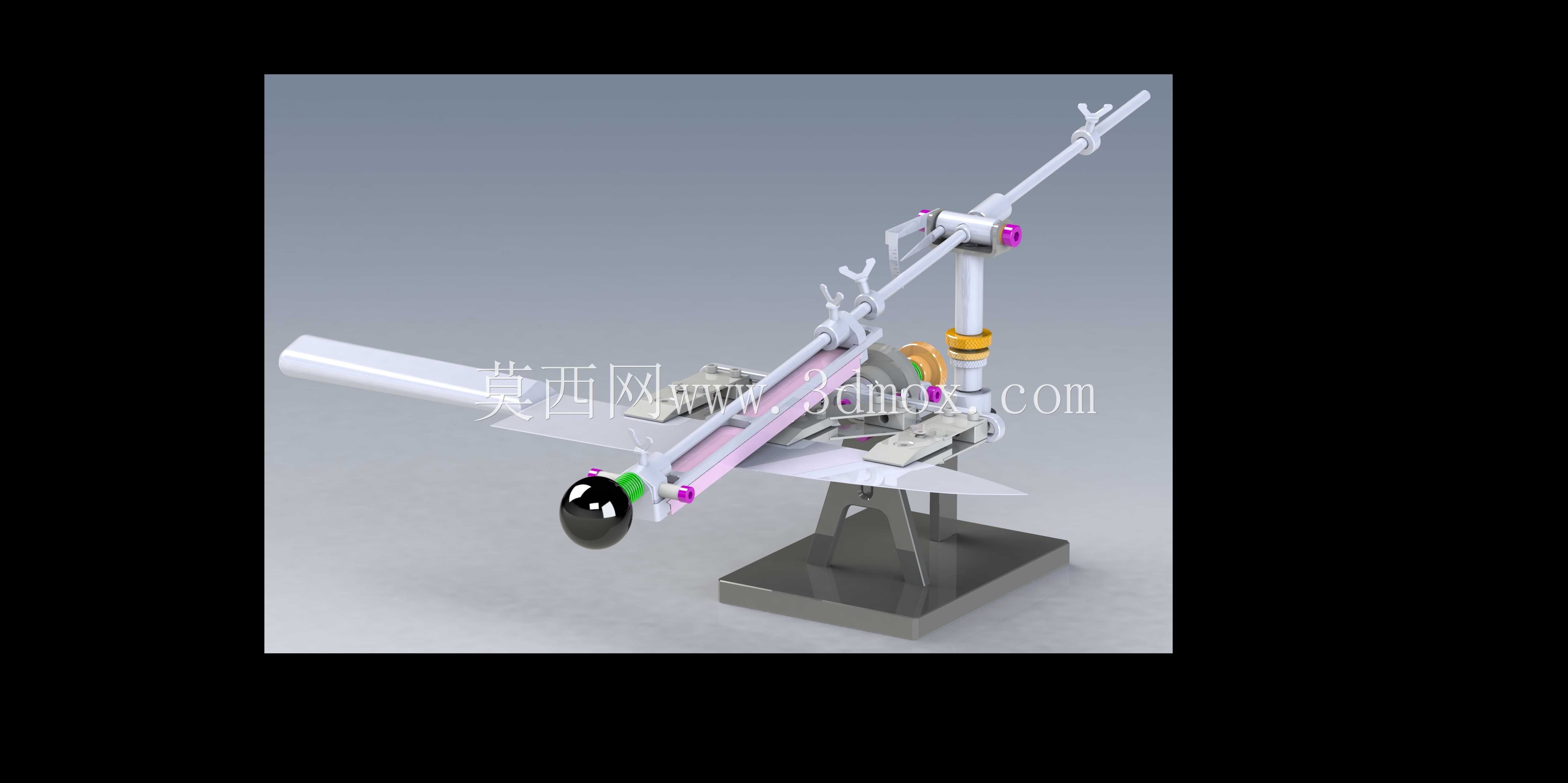

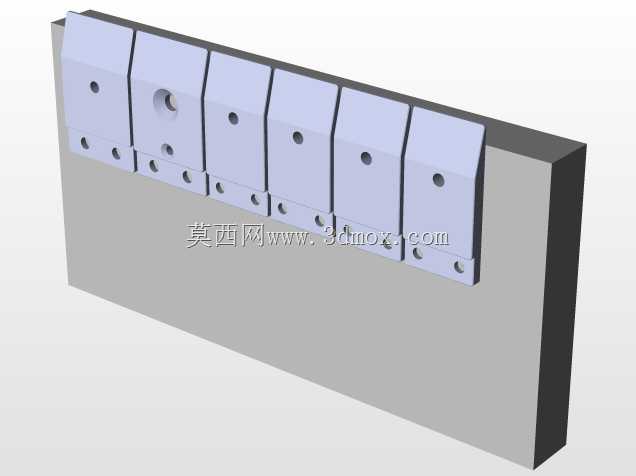

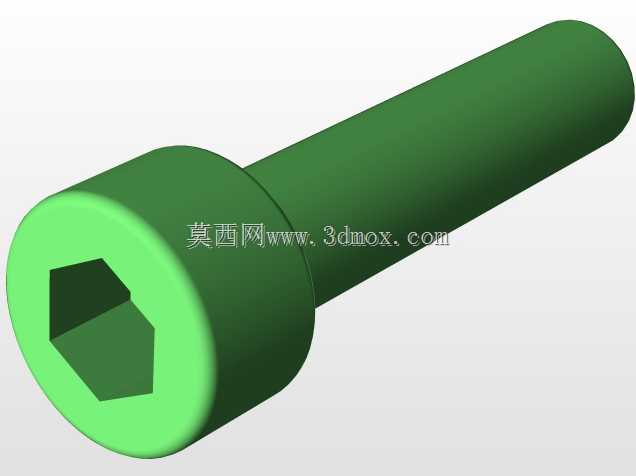

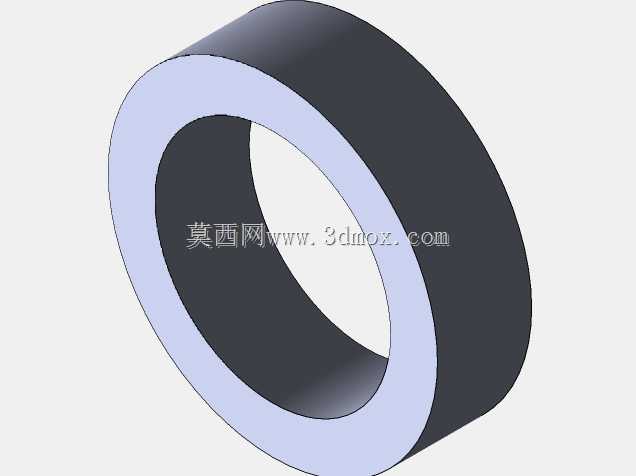

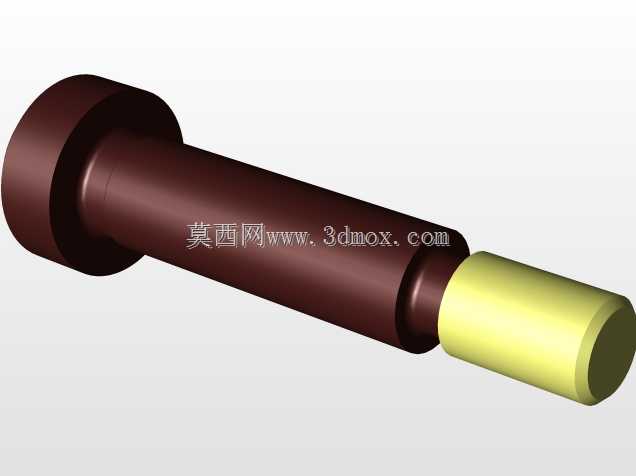

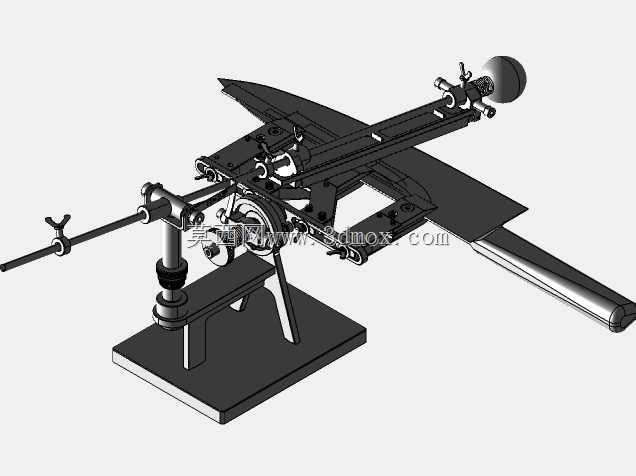

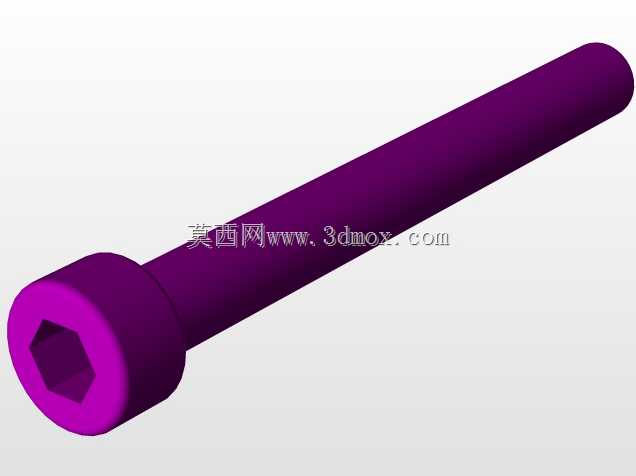

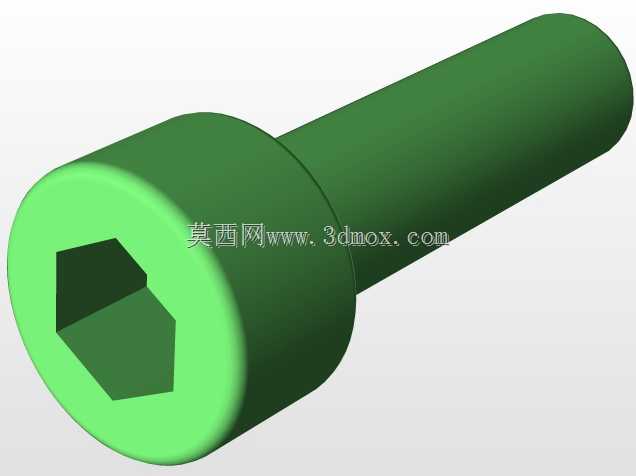

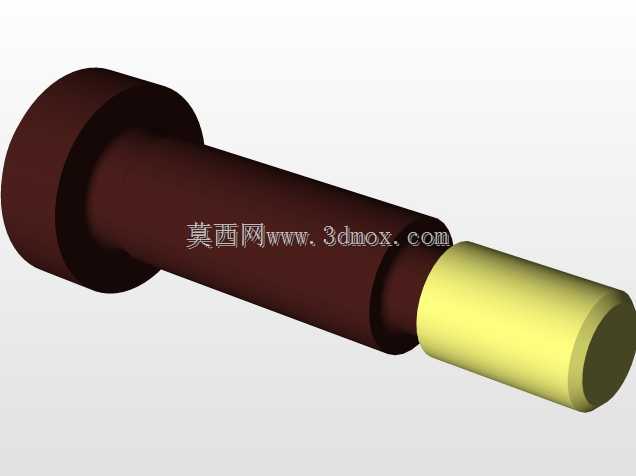

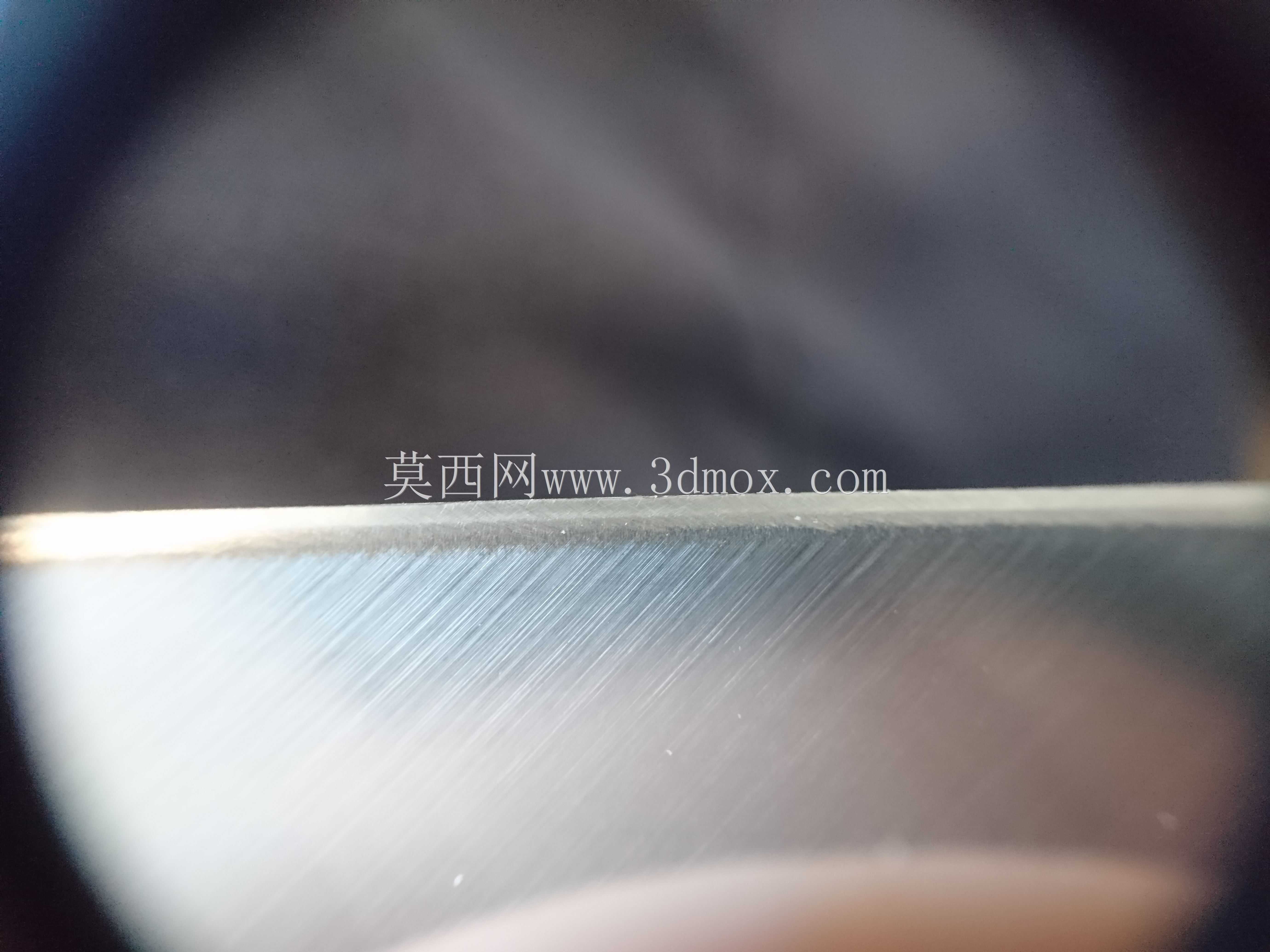

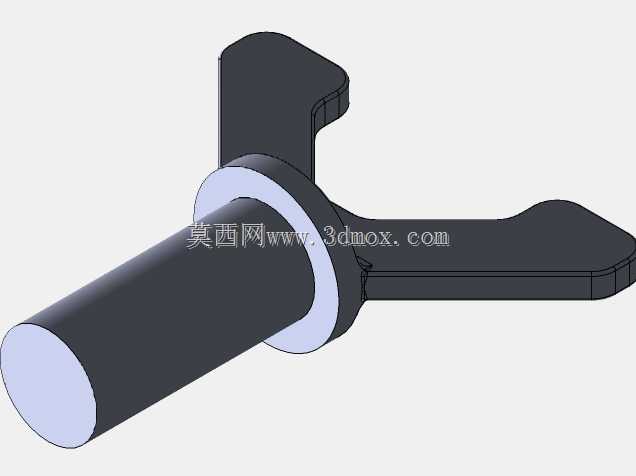

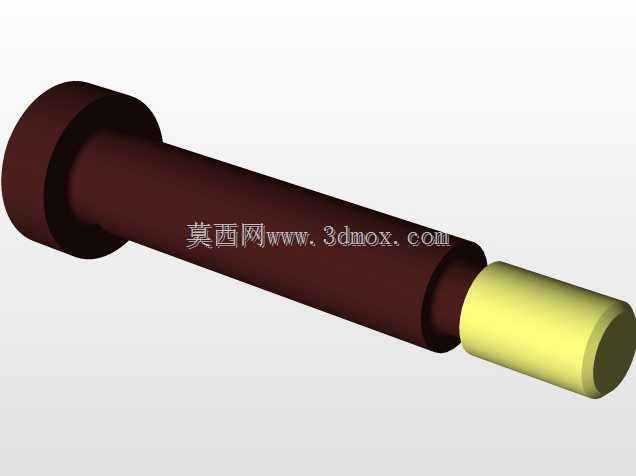

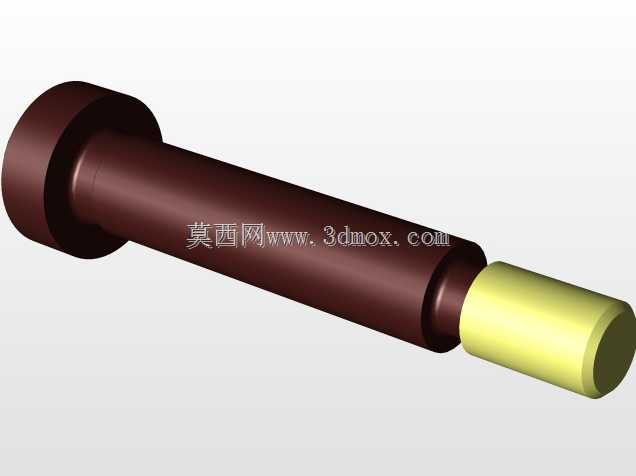

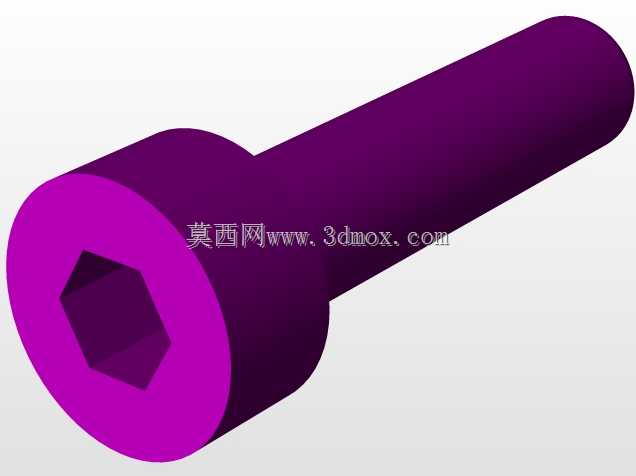

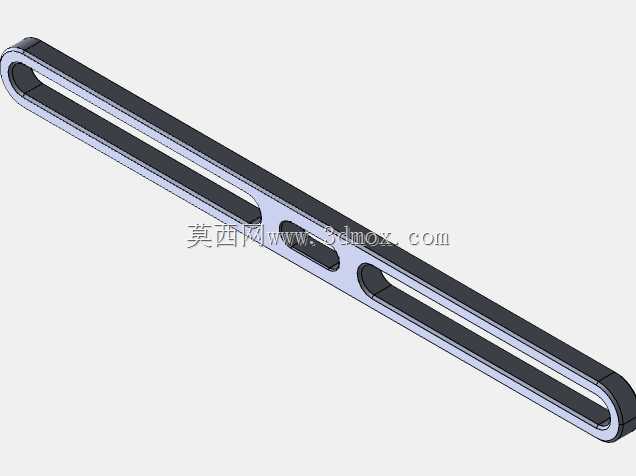

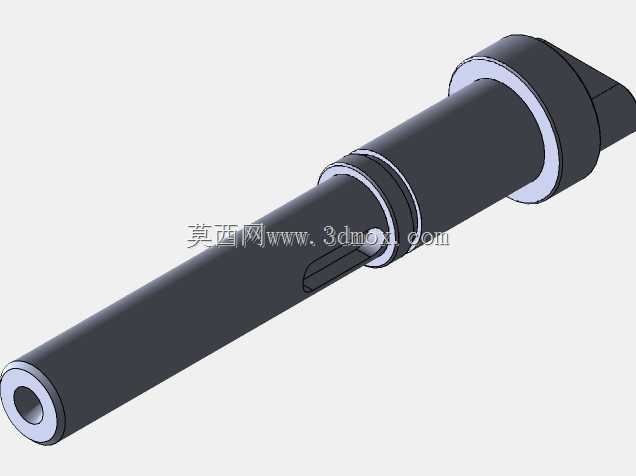

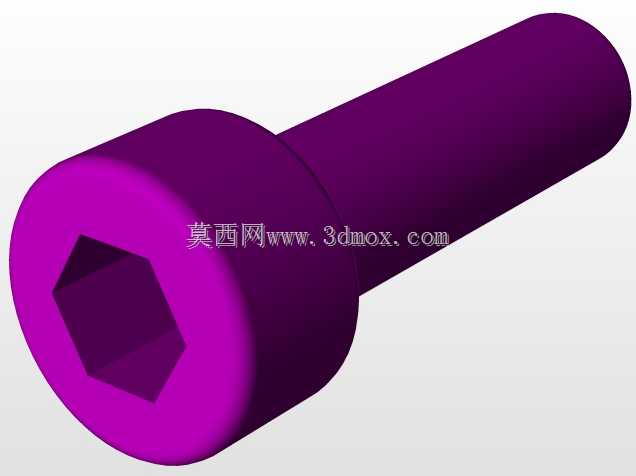

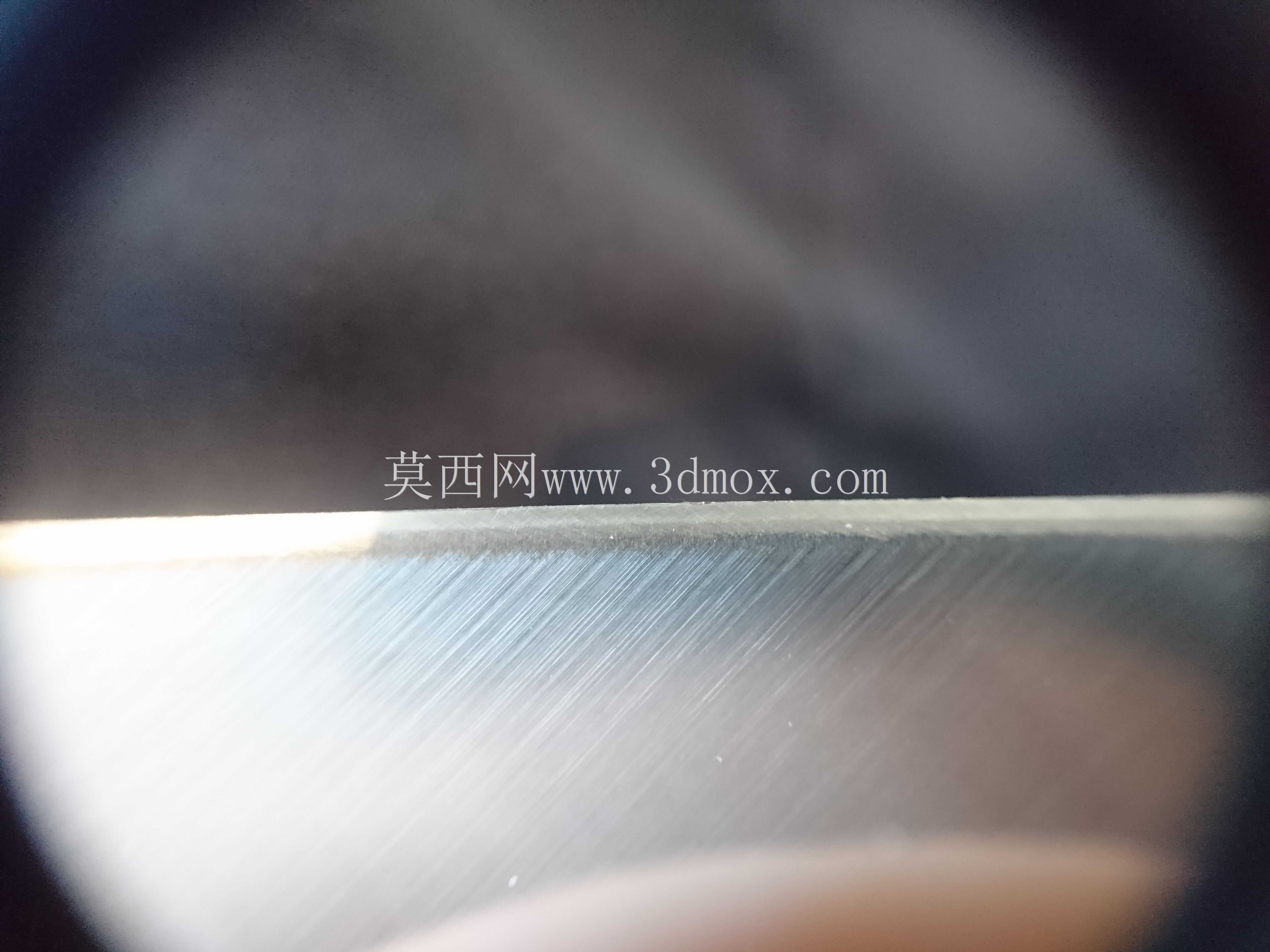

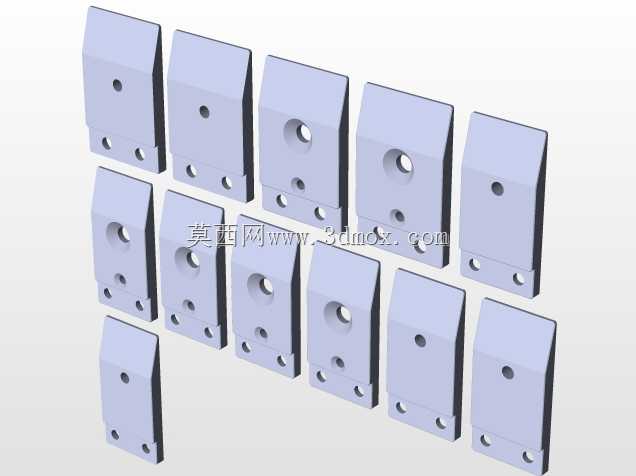

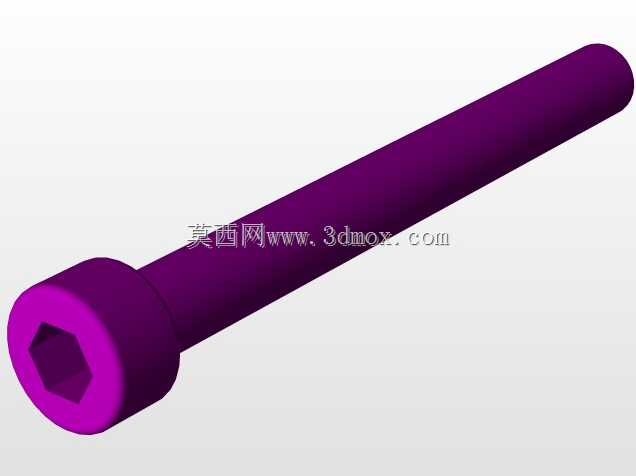

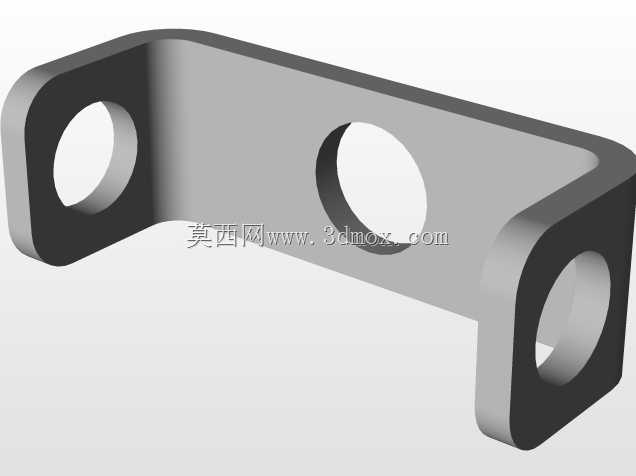

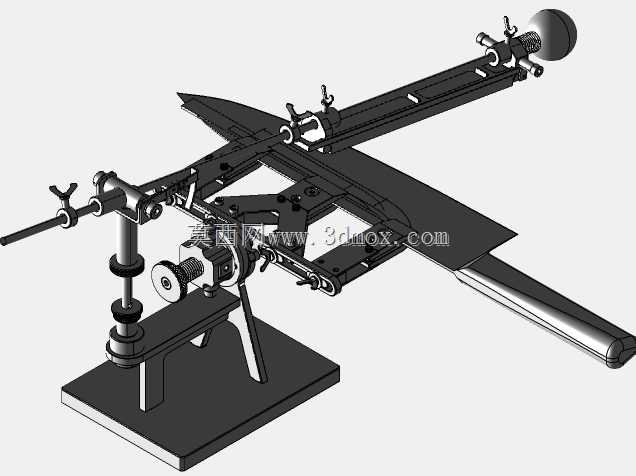

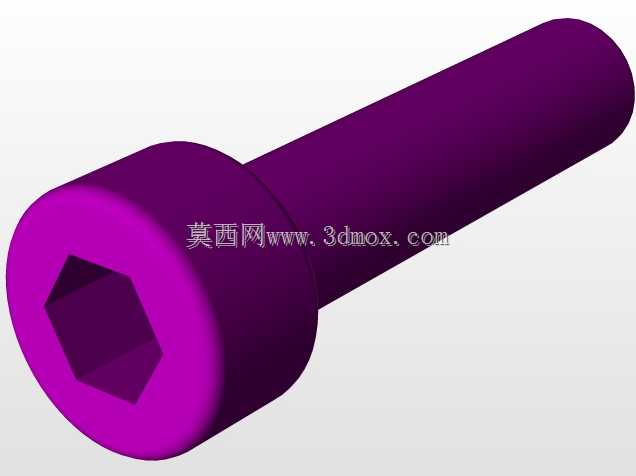

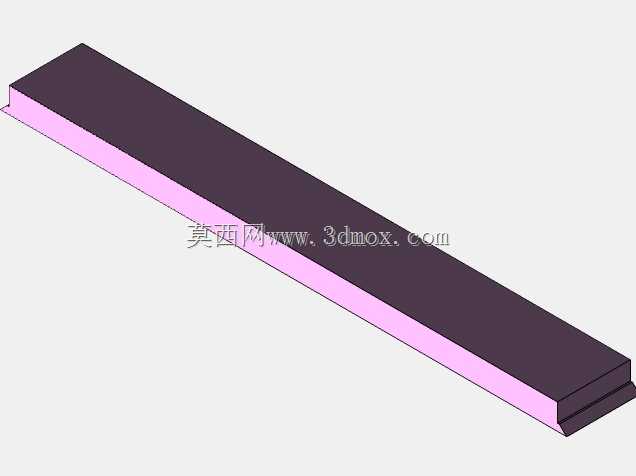

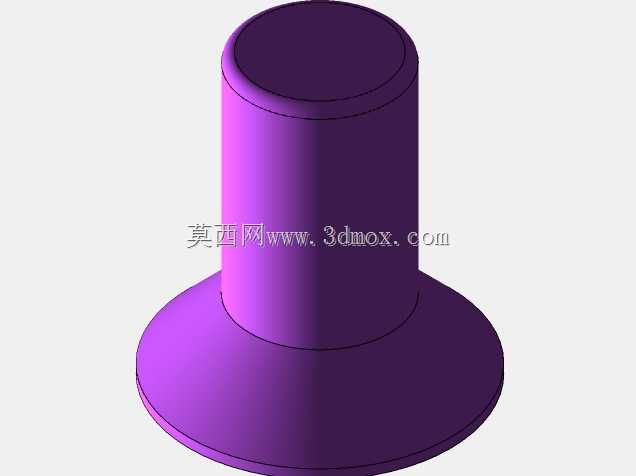

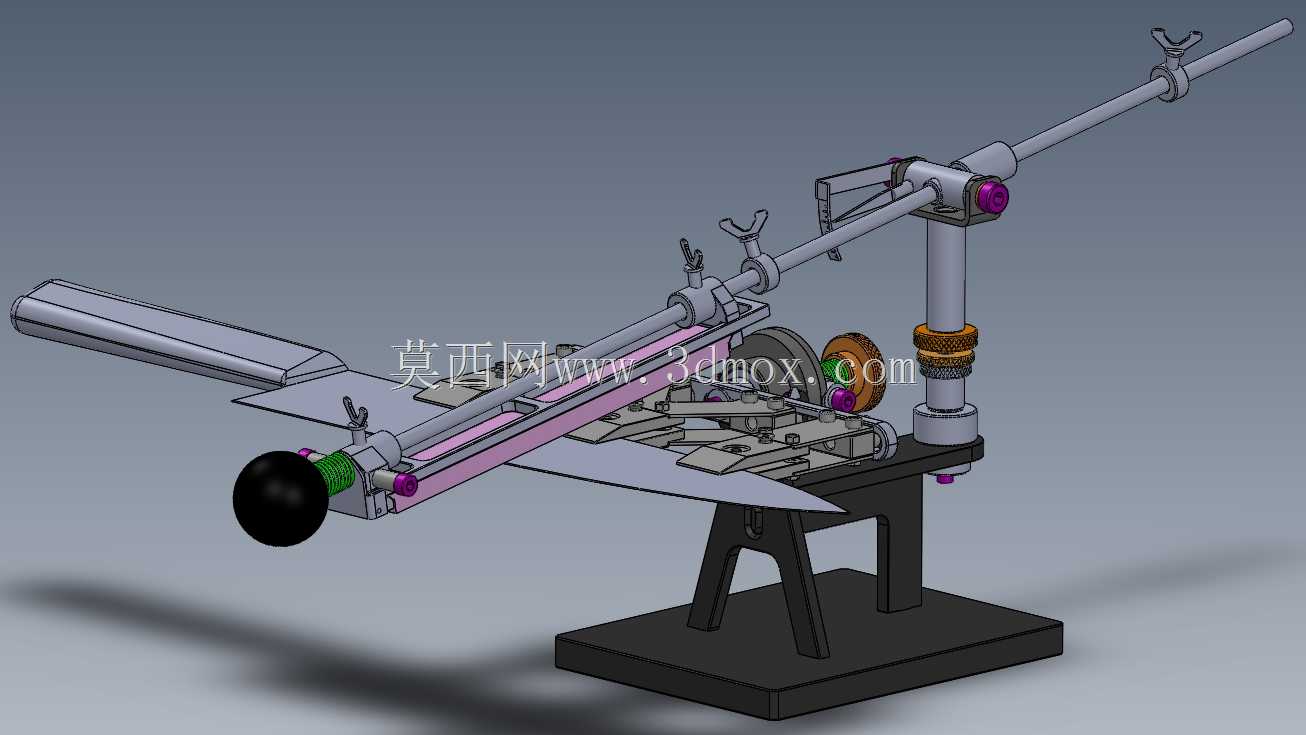

该装置属于小型刃磨辅助作业设备，主要面向小型加工工坊、五金维修门店、个人DIY加工场景的刀具修磨需求，可适配各类木工刻刀、小型车刀、篆刻刀、钻头等窄小刃具的精准修磨作业，解决手持刀具直接接触砂带修磨时角度不稳、刃口直线度差、磨削进给量难以控制的常见问题，大幅降低小刀具手工修磨的操作门槛，提升刃磨后刀具的刃口精度与使用寿命。整套装置分为磨削动力单元与刀具进给夹持单元两个核心部分，磨削动力单元采用立式砂带磨削结构，通过驱动轮带动环形砂带做高速回转运动，张紧结构可自适应调整砂带张紧力，避免砂带高速运转时出现跑偏、打滑问题，砂带工作面保持垂直布置，可提供稳定的平面磨削基准，适配不同目数砂带更换即可完成从粗磨开刃到精磨抛光的全流程刃磨工序。刀具进给夹持单元采用多关节可调式连杆结构，底座通过紧固件固定在工作台面，多段连杆通过锁紧旋钮连接，可实现水平方向回转、垂直方向俯仰、轴向伸缩的多自由度调整，能够根据不同刀具的刃磨角度需求，灵活调整刀具夹持位与砂带工作面的相对夹角，角度调整完成后锁紧各关节旋钮即可形成稳定的刚性支撑，避免刃磨过程中出现角度偏移。刀具夹持端采用微调进给结构，可通过尾部旋钮精准控制刀具的进给量，单次最小进给量可控制在0.02mm级别，避免单次进给量过大导致刃口退火、烧刀的问题，同时夹持结构可适配不同柄径的小型刀具，更换不同夹头即可覆盖直径1mm到12mm的各类柄状刀具。整套装置安装时需保证磨削单元底座与进给单元底座处于同一水平工作台面，二者安装间距需控制在150mm到200mm区间，保证刀具进给至最大行程时可完整接触砂带有效磨削工作面，同时预留足够的操作空间避免作业时肢体接触运转部件，整体结构紧凑，无需复杂安装基础，普通木质或金属工作台面即可完成固定部署，作业时可根据修磨刀具的材质匹配对应砂带转速，高速钢刀具适配中低速磨削，硬质合金刀具可适当提高磨削转速，配合连杆角度锁定结构可稳定磨出固定角度的刃口，相比纯手持修磨方式，刃口角度一致性可提升80%以上，同时大幅降低长时间手持刀具作业的劳动强度，也可根据实际作业需求拓展附件，加装角度刻度盘后可实现刃磨角度的量化调整，加装冷却滴注结构后可进一步降低磨削区域温度，避免刀具刃口退火软化。
