住宅阳台休闲桌椅组合三维结构设计

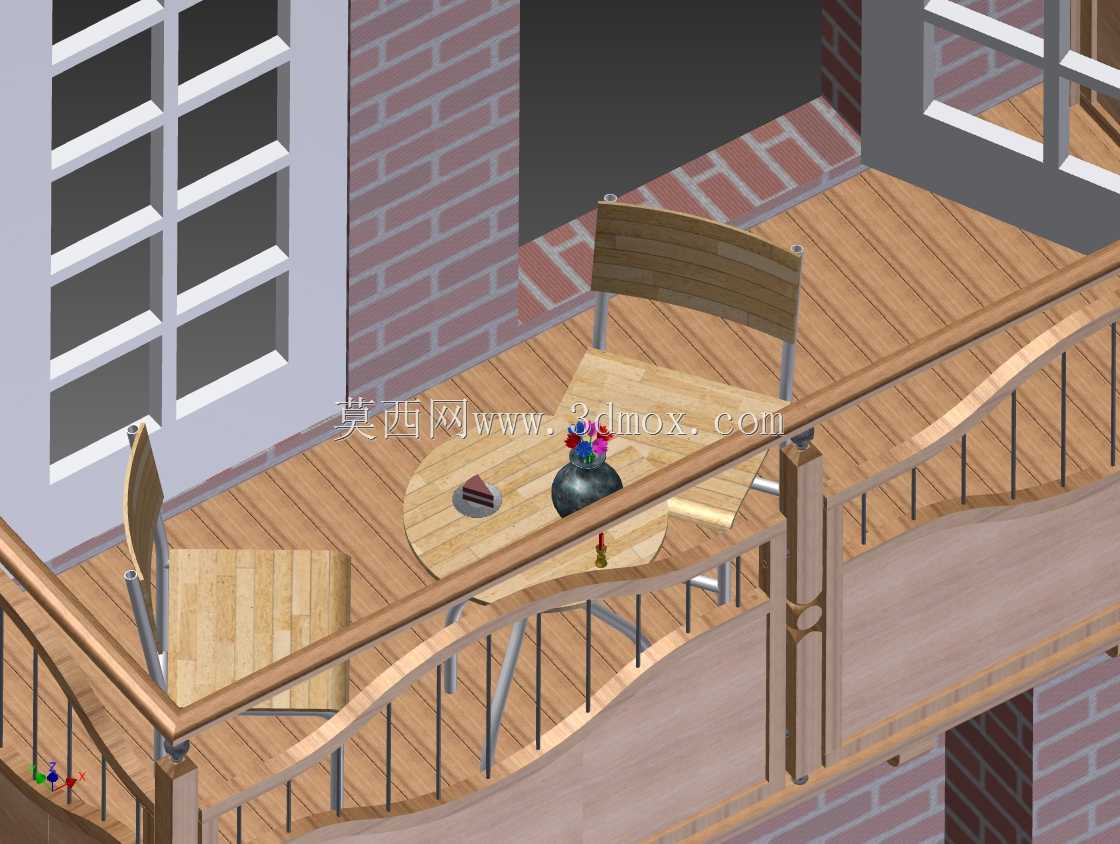

　　这套阳台休闲区域的三维结构设计，核心围绕住宅户外半开放空间的使用需求展开，在做结构建模的时候，首先要考虑的就是阳台护栏的承重边界，毕竟这类悬挑式阳台的地面荷载有明确的工程限值，整套桌椅加护栏的总荷载不能超出住宅设计规范里的阳台活荷载要求，所以在构件选型上，桌椅的支架采用薄壁金属型材，桌面和椅面用实木拼接结构，在保证结构强度的前提下尽可能降低自重，避免给阳台结构带来额外的荷载负担。

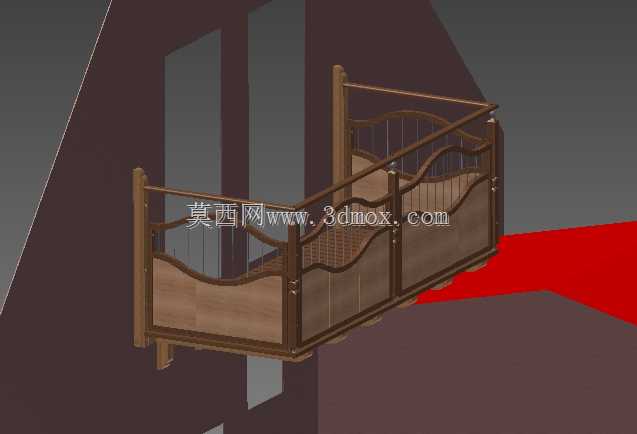

　　从实际使用场景来看，这个区域主要满足住户日常小憩、简易用餐的需求，所以圆桌的直径控制在800mm，刚好能容纳两到三人同时就坐，不会因为尺寸过大占用过多阳台通行空间，椅子的座高设定为450mm，靠背高度控制在400mm，符合人体工程学的坐姿支撑要求，久坐也不会产生明显的疲劳感。护栏部分的设计是整个模型的重点，因为涉及到高空防护的安全要求，栏杆的竖向立杆间距严格控制在110mm以内，防止儿童钻出，扶手的顶面高度距离阳台完成面1100mm，满足民用建筑设计的防护高度要求，扶手的曲线走向完全贴合阳台的弧形外轮廓，在建模的时候需要先提取阳台结构的边缘曲线，再通过扫掠命令生成扶手的实体，保证扶手和阳台边缘的安装间隙均匀，后续现场安装的时候不需要额外做裁切调整。

　　在构件连接的设计上，桌椅的金属支架和木质面板之间采用内嵌式螺母连接，避免外露的连接件影响外观，同时也方便后期更换老化的木质部件；护栏的木质立柱和阳台地面的连接采用预埋膨胀螺栓的固定方式，立柱底部做了防水台结构，避免长期积水导致木材腐朽，金属立杆和扶手、底部横梁的连接采用冲压卡扣加隐藏式点焊的工艺，既保证连接强度，又不会在外观面留下明显的焊接痕迹。地面的防腐木地板铺设的时候，预留了5mm的伸缩缝，适配木材湿胀干缩的特性，避免季节变化导致地板起拱变形，地板下方的龙骨和阳台结构地面之间加了橡胶减震垫，走路的时候不会产生明显的空鼓异响。

　　旁边的门窗构件建模也做了细节还原，窗框的分格尺寸考虑了玻璃的抗风压性能，单块玻璃的面积控制在安全限值以内，窗扇的开启方向不影响阳台桌椅的摆放，打开窗扇的时候不会和椅背产生碰撞。整个场景的建模过程中，所有构件的安装边界都做了碰撞检查，比如椅子拉出就坐的时候，椅背和护栏之间预留了150mm的活动间隙，人坐在椅子上的时候，腿部和圆桌边缘的距离有200mm的富余，不会出现磕碰的情况。桌面的摆件只是场景示意，实际使用的时候用户可以根据需求摆放不同的物品，桌面的静荷载设计值按1.5kN/㎡取值，足够放置日常的茶具、书籍、小型装饰物件。

　　从设计思路上来说，这套结构没有做过多复杂的装饰造型，所有构件的尺寸都优先满足功能和安全要求，木质构件的边角都做了R3的圆角处理，避免尖锐棱角造成磕碰伤害，金属构件的表面做了户外粉末喷涂处理，适配阳台日晒雨淋的使用环境，延长整体的使用寿命。护栏的横向扶手做了30mm的圆弧倒角，手搭在上面的时候触感更舒适，不会有生硬的棱角硌手。整个阳台区域的通行宽度保留了900mm以上，满足单人正常通行以及紧急情况下的疏散要求，不会因为摆放了桌椅就把阳台的通行空间完全堵死。
