镂空五角星挂饰结构设计方案

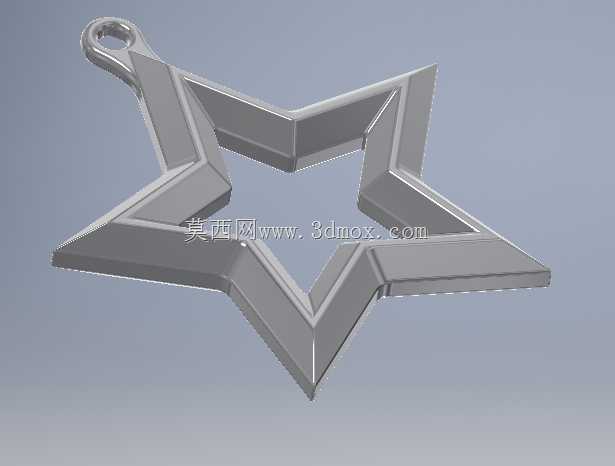

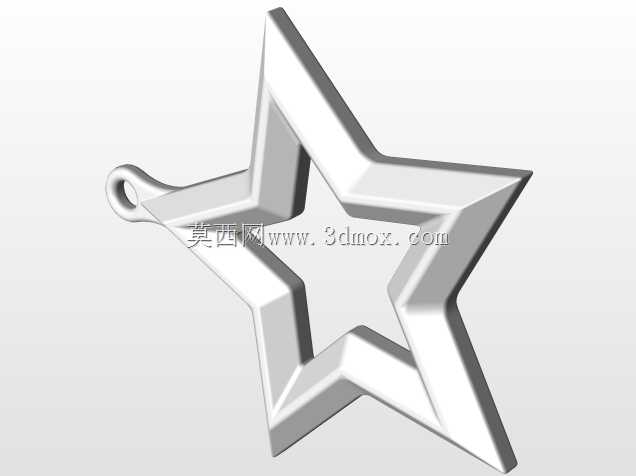

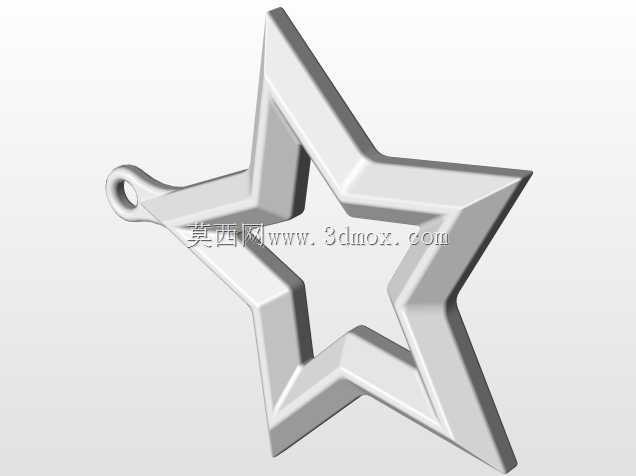

　　该星形挂坠构件的结构设计，首先围绕随身佩戴的实际使用场景展开，日常佩戴过程中，构件会频繁与衣物、皮肤发生摩擦，同时存在被衣物勾挂、意外拉扯的受力工况，因此整体结构采用一体化实心棱边成型思路，避免薄壁、尖角等易断裂的应力集中结构，所有外棱边均做R0.3mm的圆角过渡处理，既降低佩戴时的剐蹭风险，也能提升构件表面抛光处理的工艺可行性，减少电镀或抛光工序的边角崩损问题。构件顶部的挂孔采用一体化延伸的吊耳结构，吊耳与星形主体的连接位置做渐变加厚处理，挂孔内径设计为2.2mm，可适配常规直径1.5mm以内的项链绳、O字链、肖邦链等常见佩戴载体，挂孔内壁同样做全周圆角处理，避免长期佩戴过程中挂孔锐边磨损链绳导致断裂。整体星形采用正五角星外轮廓，

　　内部做等宽镂空处理，镂空区域的棱边与外轮廓保持平行，等宽壁厚设计为2.5mm，该壁厚尺寸既能够保证构件在失蜡铸造、冲压成型或者3D打印加工时的结构强度，也能控制整体构件的重量，避免佩戴时出现坠重感，适配日常长时间佩戴的使用需求。从安装边界来看，构件整体外接圆直径控制在25mm，整体厚度为4mm，属于中小型随身挂饰的常规尺寸区间，既不会因为尺寸过小导致加工难度提升、细节表现力不足，也不会因为尺寸过大影响佩戴的轻便性。在结构受力层面，五角星的五个尖角位置是日常使用中最容易发生磕碰变形的部位，设计时将尖角位置的壁厚做了0.5mm的渐变加厚，从尖角顶点向中心方向逐步过渡到标准壁厚，同时尖角的最外端做R0.5mm的圆角处理，

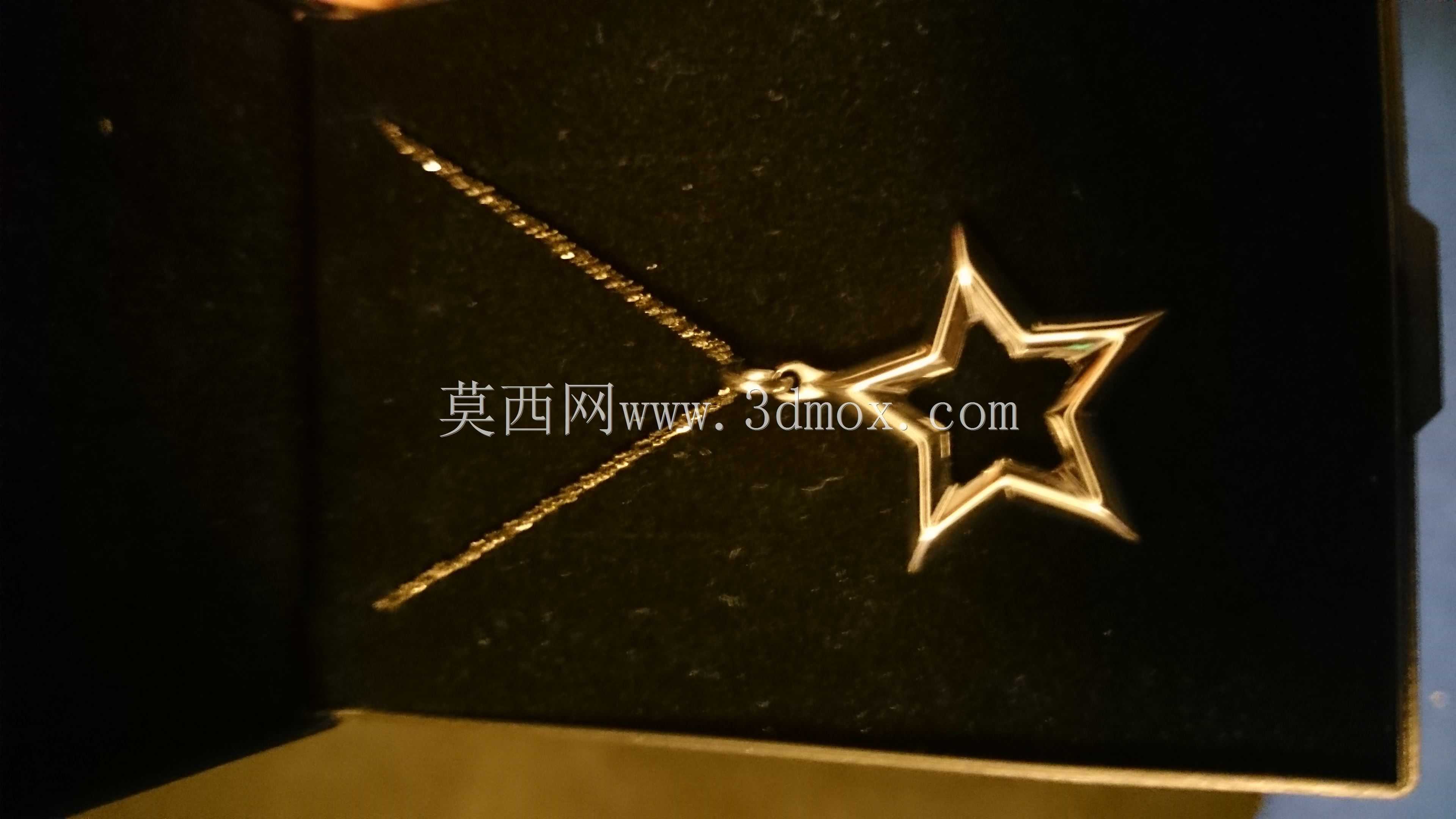

　　避免尖角过于锋利造成划伤，也提升磕碰时的抗变形能力。该构件的应用场景除了作为项链吊坠使用外，也可作为钥匙挂饰、箱包挂件、文创礼品配饰等场景使用，结构设计上预留了足够的表面处理空间，外表面为连续的平滑曲面，可适配电镀、喷砂、珐琅填色、激光刻字等多种后处理工艺，满足不同风格的饰品加工需求。建模过程中，整体结构采用参数化草图驱动，先绘制正五角星的外轮廓与内部镂空轮廓，通过等距命令保证壁厚均匀，再通过拉伸凸台生成基础实体，之后对所有棱边进行圆角处理，顶部吊耳部分采用放样特征生成，保证吊耳与主体连接位置的曲面顺滑过渡，避免出现折线棱边导致的应力集中。从加工适配性来看，该结构可适配多种加工工艺，若采用五金冲压工艺，可直接通过连续模完成冲裁、

　　折弯、成型工序，适合大批量量产；若采用失蜡铸造工艺，可直接使用该模型制作蜡模，适配银、铜、合金等多种金属材质的饰品铸造；若采用增材制造工艺，该结构无悬空大于45度的无支撑面，可直接打印，减少后处理支撑去除的工作量。在实际使用的耐用性设计上，整体结构无拼接、无焊接点位，所有结构为一体化成型，避免了焊接位置易断裂、开焊的问题，挂孔位置的受力经过校核，可承受150N的静拉力，满足日常佩戴过程中意外拉扯的受力需求，不会出现正常使用下的结构断裂问题。同时镂空结构的设计，在保证结构强度的前提下，减少了材料的使用，降低了加工成本，也让整体构件更具轻盈感，镂空区域的边角同样做了圆角处理，避免藏污纳垢，日常清洁时可直接擦拭，无清洁死角。
