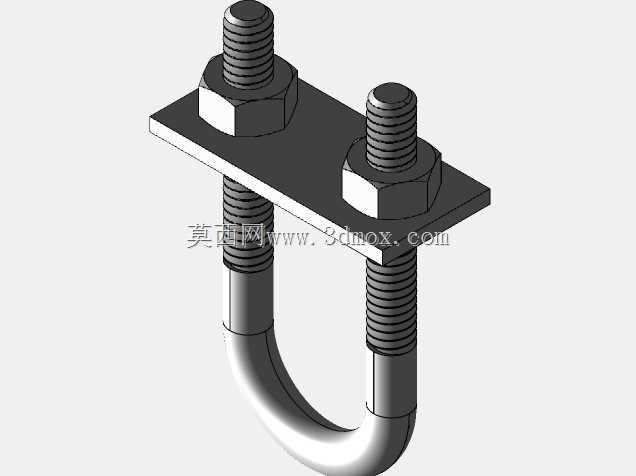

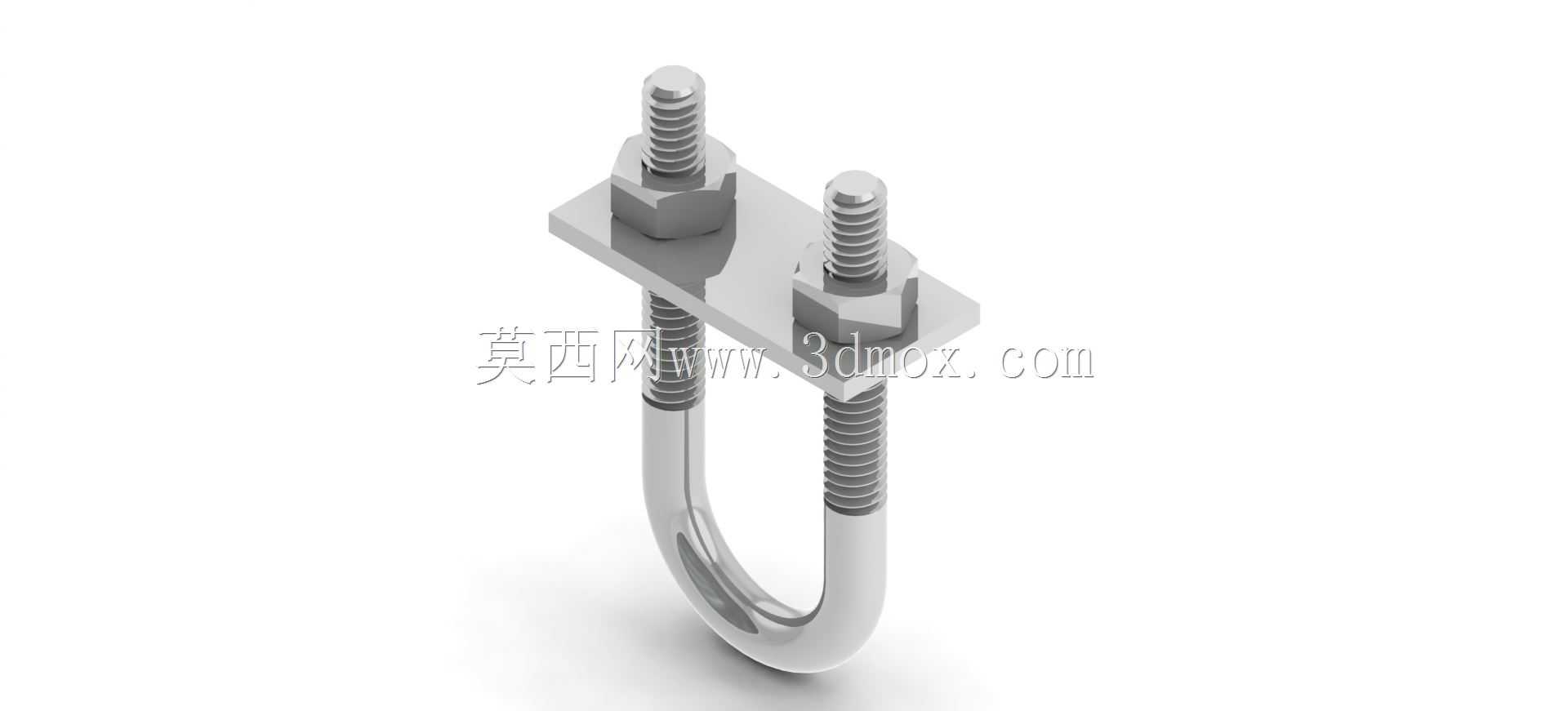

带安装板镀锌U形紧固螺栓结构

　　在管路敷设、小型设备机架固定、轻型载荷挂载的现场施工与设备装配场景里，这类带安装板的U形螺栓是出镜率极高的连接件，很多刚入行的结构设计人员容易把它和普通U型管卡混为一谈，实际上二者的受力边界、安装逻辑有明显区别。普通U型管卡往往只配套两个薄螺母直接压在被固定件表面，受力点集中在螺纹与管壁的接触位置，很容易因为振动出现螺母松脱、管壁压痕过深的问题，而这款带一体式安装压板的结构，刚好能解决这类现场常见的装配痛点。

　　从实际使用场景来看，这类紧固件常应用在压缩空气支路管路固定、小型液压泵站的油管排布、户外机柜的穿线管固定、轻型输送线的护栏支架安装场景中，尤其是在有轻度防腐要求的车间、户外临时管线架设场景，镀锌层能应对常规湿度下的防锈需求，不需要额外做表面喷涂处理，能减少现场装配的工序。设计这款零件的时候，首先要考虑的是U形弯的内径匹配度，这里的内径尺寸对应适配的圆管外径，装配时U形弯完全包覆被固定管件的下半周，上方的安装板压在管件上半部分的两侧，两个螺纹段分别穿过安装板的两个对应通孔，通过螺母锁紧的方式，让安装板和U形弯形成闭合的抱紧力，相比无压板的结构，压板能把螺母的锁紧力均匀分散到更大的接触面积上，既不会把薄壁管件压出凹陷，也能在设备运行产生振动的时候，避免螺母因为局部应力集中出现松退。

　　尺寸设计上，螺纹规格选用1/4"-20的统一螺纹，这类英制螺纹在进口设备配套、外贸类机械产品的装配中适配性很强，不需要额外替换螺纹规格就能匹配常用的英制螺母、垫片。U形弯的内径为3/4"，刚好适配外径3/4英寸的标准圆管、圆钢类杆件，安装时不需要额外加衬垫就能实现抱紧，整体安装高度从U形弯的最底端到安装板上方螺母锁紧后的顶端距离为2 1/4"，这个高度尺寸预留了足够的螺母锁紧行程，即使在管件外包裹薄型保温层、或者加装橡胶减震垫的情况下，也有足够的螺纹长度来完成锁紧，不会出现螺纹啮合长度不足导致的连接失效问题。

　　建模的时候要注意几个容易出错的细节：首先是U形弯的折弯处圆角，不能直接做直角折弯，要根据线材的直径预留合理的折弯内圆角，避免实际生产时弯裂，同时折弯处的螺纹收尾要控制在直线段范围内，不能让螺纹延伸到折弯区域，否则折弯时螺纹牙型会被破坏，直接影响装配时的螺母顺畅度。安装板的两个通孔中心距要和U形螺栓两个直线段的中心距严格匹配，公差控制在±0.1mm以内，否则装配时会出现螺纹段穿不进压板孔的问题，压板的厚度也要根据额定载荷来核算，太薄的压板在锁紧时会出现中部向上拱起的变形，导致抱紧力集中在管件两侧，中间位置出现间隙，固定效果大打折扣。另外镀锌层的厚度在建模时不需要特意预留，但在出工程图的时候要标注清楚镀锌层的厚度要求，避免因为镀层过厚导致螺纹通止规检测不合格。

　　从安装边界来看，这款U形螺栓不需要在被固定的管件上打孔，属于无损安装的紧固件，只需要在固定基座上对应两个螺纹段的位置预留安装孔，或者直接将压板贴合在需要固定的支架平面上，通过双螺母锁紧的方式就能完成固定，装配时不需要复杂的工装，只用普通扳手就能完成操作，后期维护拆卸也很方便，需要调整管路位置的时候只需要松开螺母就能调整管件的轴向位置，调整到位后重新锁紧即可，相比焊接类的固定方式，灵活性要强很多。在有振动的使用场景下，还可以在螺母和压板之间加装弹簧垫圈或者防松螺母，进一步提升连接的可靠性，应对长期运行下的振动载荷。
