100mm直径32mm宽万向脚轮结构设计

　　在各类工业生产场景中，脚轮是实现设备、工装、货架等物体便捷移位的核心部件，这款万向脚轮的设计，充分考虑了中轻型负载场景下的移动需求，适配多数车间周转车、轻型设备机架、商用展示架、仓储货架的移动改造与配套需求。从实际应用场景来看，这类脚轮广泛覆盖电子车间防静电周转车、小型加工中心辅助工装台、电商仓储拣货车、实验室仪器台、商用餐饮设备等场景，既可以满足平地顺畅推行的需求，也能适配车间环氧地坪、瓷砖地面、硬化水泥地面等多种常见铺装路面，不会对地面造成过度压痕或刮损。

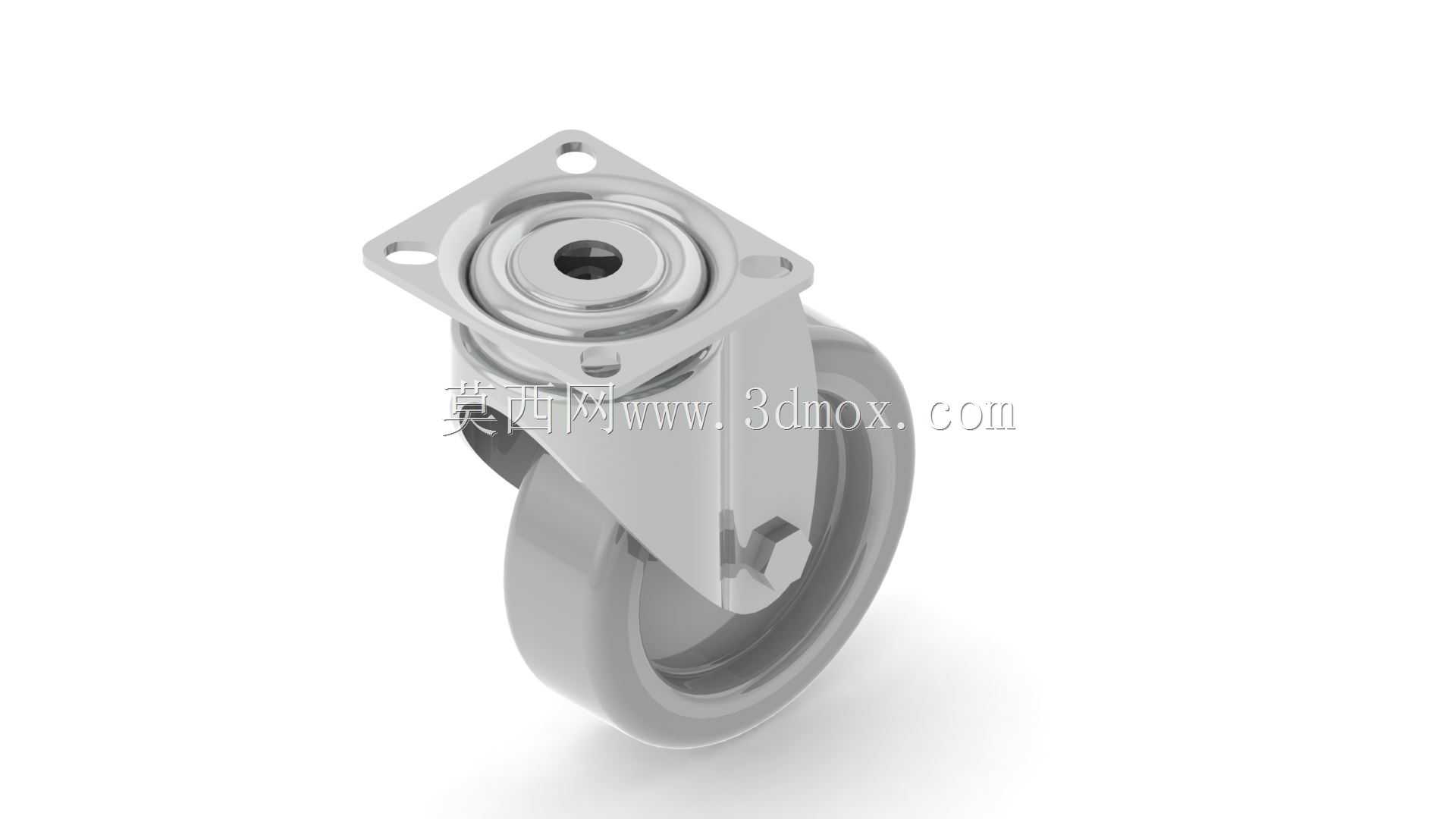

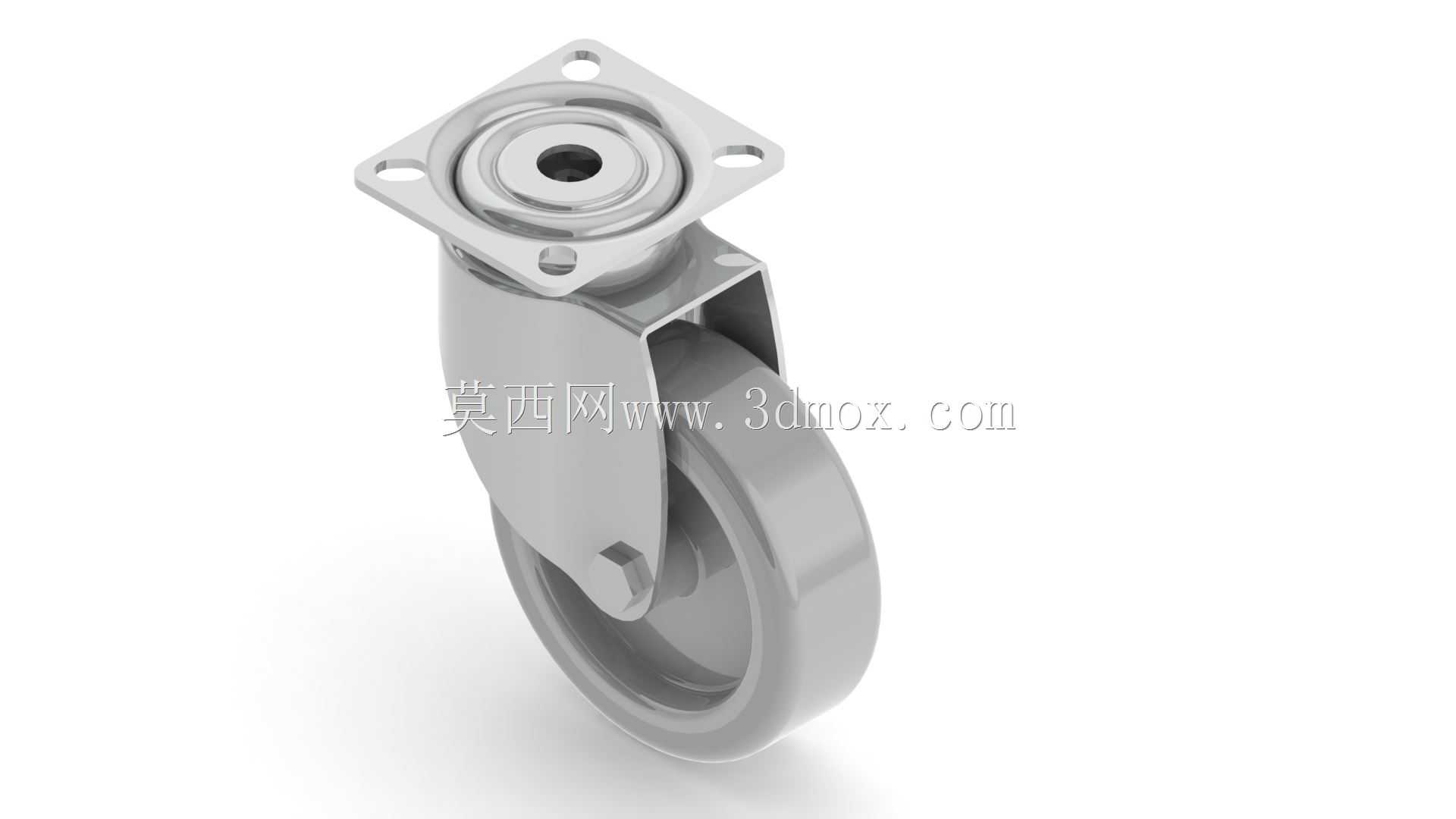

　　从功能特性来看，这款脚轮采用万向回转结构，顶部的方形安装法兰通过四颗螺栓与设备底部连接，回转支承结构内置在法兰与支架的连接部位，可实现360度水平方向自由回转，推行过程中可以灵活调整行进方向，无需额外调整设备朝向就能完成转向、移位、对位等操作，在狭窄通道、工位密集的车间环境中，这种灵活转向的特性能大幅降低移位时的操作难度，减少碰撞风险。轮体采用单轮宽面设计，轮胎宽度32mm，直径100mm，较宽的轮面可以有效分散单位面积的接地压力，在同等负载下降低轮体对地面的压强，既减少推行阻力，也能避免软质地面上出现轮体压陷的问题，同时宽轮设计在经过地面细小缝隙、接缝、轻微凸起时，颠簸感更弱，推行过程更平稳，适合搭载精密仪器、易碎货品的场景使用。

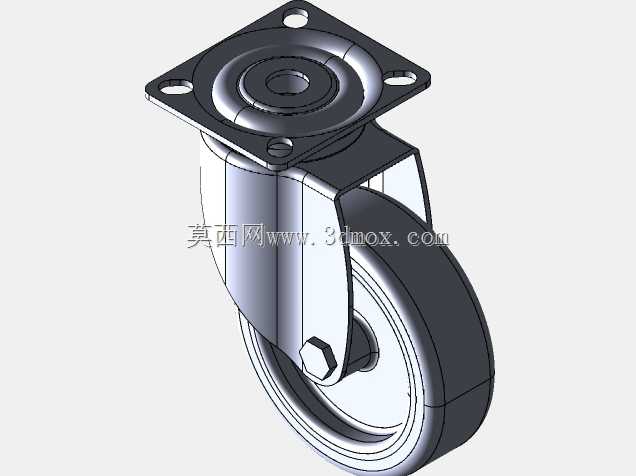

　　设计思路上，这款脚轮的支架采用一体冲压成型的钢结构支架，轮架的弯折弧度经过受力优化，从回转部位到轮轴安装位的过渡段采用圆弧过渡，避免应力集中导致的支架变形，在长期承受额定负载的情况下，不会出现支架开焊、弯折、回转卡滞的问题。轮体与支架的连接采用贯通式轮轴设计，轮轴两端通过铆压固定在支架两侧的安装孔内，轮体内部自带转动轴承，轮体绕轮轴转动的阻力更小，推行时更省力，同时轴承部位的密封结构可以阻挡灰尘、纤维碎屑进入轴承内部，延长转动部件的使用寿命，减少日常维护的频次。顶部的方形安装法兰采用四个对称分布的安装孔，孔位间距符合通用脚轮安装尺寸标准，可以直接替换同规格的老旧脚轮，无需对设备底部安装位进行二次打孔改造，适配性较强。

　　从安装边界尺寸来看，这款脚轮的安装法兰为正方形结构，四个安装孔对称分布在法兰四角，安装时需要在设备底部预留对应尺寸的平面安装位，确保法兰与设备底面完全贴合，避免因安装面倾斜导致脚轮受力不均、回转卡滞。脚轮总高度从法兰安装面到轮体最底端的垂直距离经过精准核算，配套使用四个同规格脚轮时，设备底部的离地间隙一致，不会出现设备倾斜、轮体悬空受力不均的问题。轮体的回转半径经过优化，在法兰下方的支架回转过程中，轮体不会超出法兰的外轮廓边界，安装在设备底部时，不会与设备底部的加强筋、走线槽、其他结构件发生运动干涉，设计阶段就预留了足够的安全回转间隙，避免使用过程中出现轮体剐蹭设备结构的问题。

　　在实际选型搭配时，这类脚轮通常四个为一组配套使用，可根据使用需求选择其中两个搭配刹车结构的同规格脚轮，在设备需要固定位置时锁止轮体转动与万向回转，避免设备自行滑移。轮体的材质选用耐磨聚氨酯材质，相比普通尼龙轮，聚氨酯轮的静音效果更好，推行过程中产生的噪音更低，适合对噪音有要求的实验室、办公区域、商用场所使用，同时聚氨酯材质的耐油污性能较好，在机加工车间存在少量切削液、机油溅落的场景下，不会出现轮体溶胀、开裂的问题，耐用性更强。支架表面采用镀锌防锈处理，在潮湿的车间、仓储环境中使用时，不容易出现锈蚀、涂层脱落的问题，长期使用也能保持结构强度与外观完整性。
