3/8英寸快接式带开关管道入口JG管件

　　这款带手动开关的JG型管道接入件，主要适配3/8英寸规格的流体输送管路，在净水设备、小型气动回路、实验室流体分装装置、家用净水机管路改造、小型化工试剂输送支路中都有广泛应用，属于管路系统里兼具通断控制与快速接驳功能的集成式部件。从实际工程使用场景来看，这类管件常被用在设备终端的进水支路、分支管路的节点位置，不需要额外加装独立阀门与接头，减少了管路的连接节点数量，也就降低了渗漏风险，在紧凑安装空间内的适配性远高于分体式的接头加阀门组合。

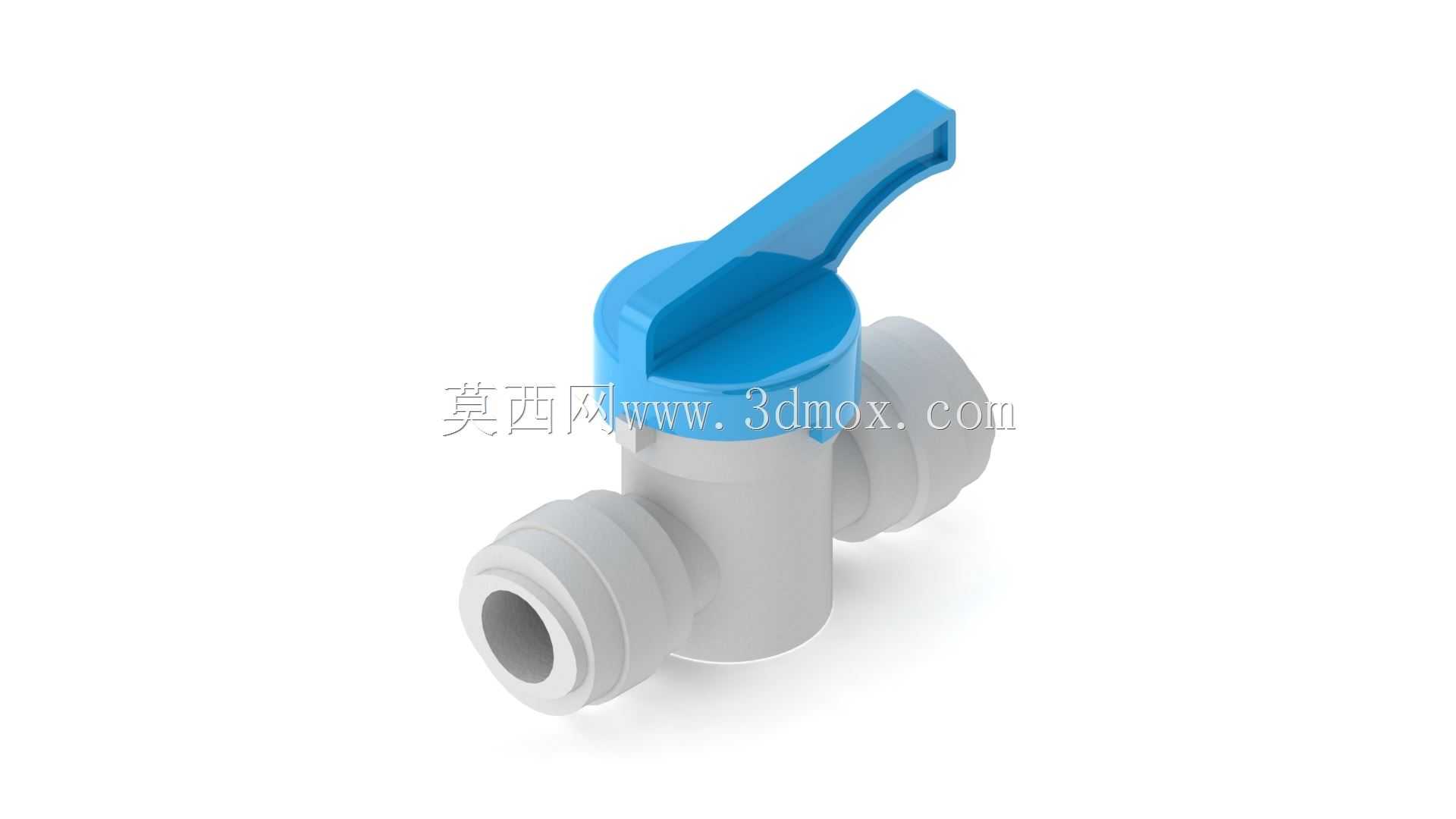

　　从功能特性上看，该部件集成了90度旋转式手动球阀结构与快插式JG接头结构，手柄旋转90度即可实现管路的完全通断，阀芯采用通径设计，流体通过时的压损极小，不会因为加装阀门造成管路流量明显衰减。两端的快接结构采用JG管件标准的卡紧式设计，安装时不需要额外套丝、打胶或者使用卡箍，只需要将对应外径的3/8英寸软管插入接头到底，内部的不锈钢卡爪就会自动抱紧管壁，配合内置的丁腈橡胶密封圈实现密封，即使在0.8MPa的工作压力下也不会出现脱管、渗漏问题，拆卸时只需要按下接头端部的压圈即可轻松拔出管路，后期维护、管路改向的操作效率比传统螺纹连接高很多。

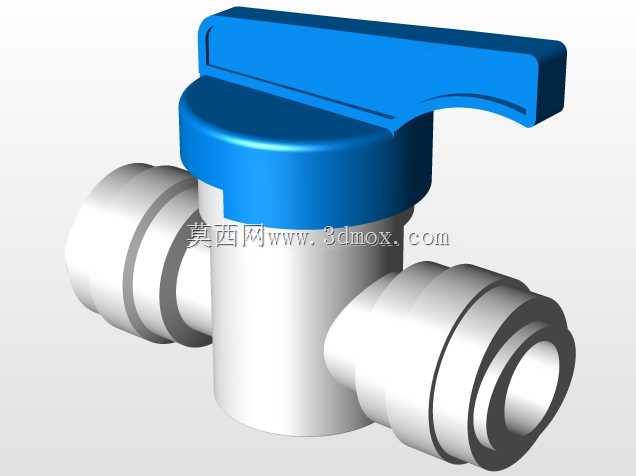

　　设计思路上，这款管件采用了T型三通式的主体结构，阀芯布置在主体的中心腔室，手柄直接与阀芯上端的阀杆连接，省去了额外的传动结构，整体结构非常紧凑。主体材质采用食品级PP材质注塑成型，耐弱酸弱碱腐蚀，重量轻且不会出现金属管件的锈蚀问题，手柄部分采用加宽的杠杆式设计，表面做了防滑的弧度处理，操作人员带薄手套也能轻松扳动，不会出现打滑问题。接头部分的卡爪与密封圈都采用模块化嵌装设计，如果后期出现密封圈磨损或者卡爪失效的问题，不需要更换整个管件，只需要更换对应规格的接头密封组件即可，大幅降低了后期运维成本。

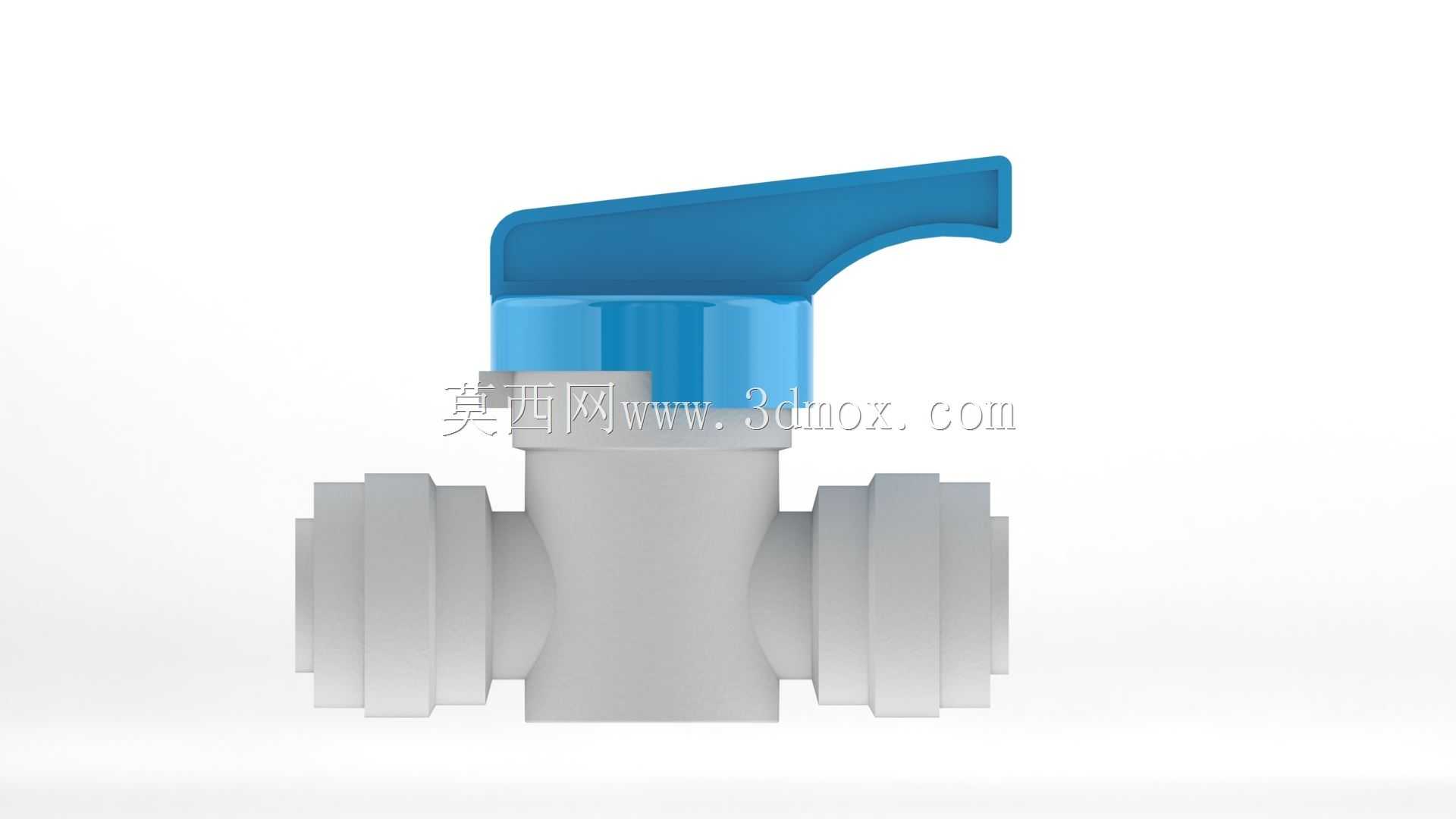

　　从安装边界尺寸来看，这款管件的主体最大外径为28mm，手柄扳动到全开位置时的总高度为52mm，两个快接接口的中心距为36mm，安装时需要在手柄活动侧预留至少20mm的操作空间，避免手柄被周边管路或者设备结构挡住无法完全开关。接口的适配软管外径严格匹配3/8英寸也就是9.525mm的规格，不管是PE净水软管、PU气动软管还是小型的PVC软质管路，只要外径公差在±0.1mm范围内都可以实现可靠密封，工作温度范围覆盖0-60摄氏度，完全满足常规民用净水、小型气动回路、常温流体输送的使用要求。在实际选型时需要注意，这款管件不适合用于高温蒸汽、强有机溶剂输送的场景，PP材质在高温下会出现强度下降，强溶剂会造成密封圈溶胀失效，选型时需要根据实际输送介质的特性确认适配性。另外在管路布置时，尽量将手柄布置在操作人员容易触及的位置，不要将管件安装在长期受紫外线直射的位置，避免塑料材质老化变脆影响使用寿命。
