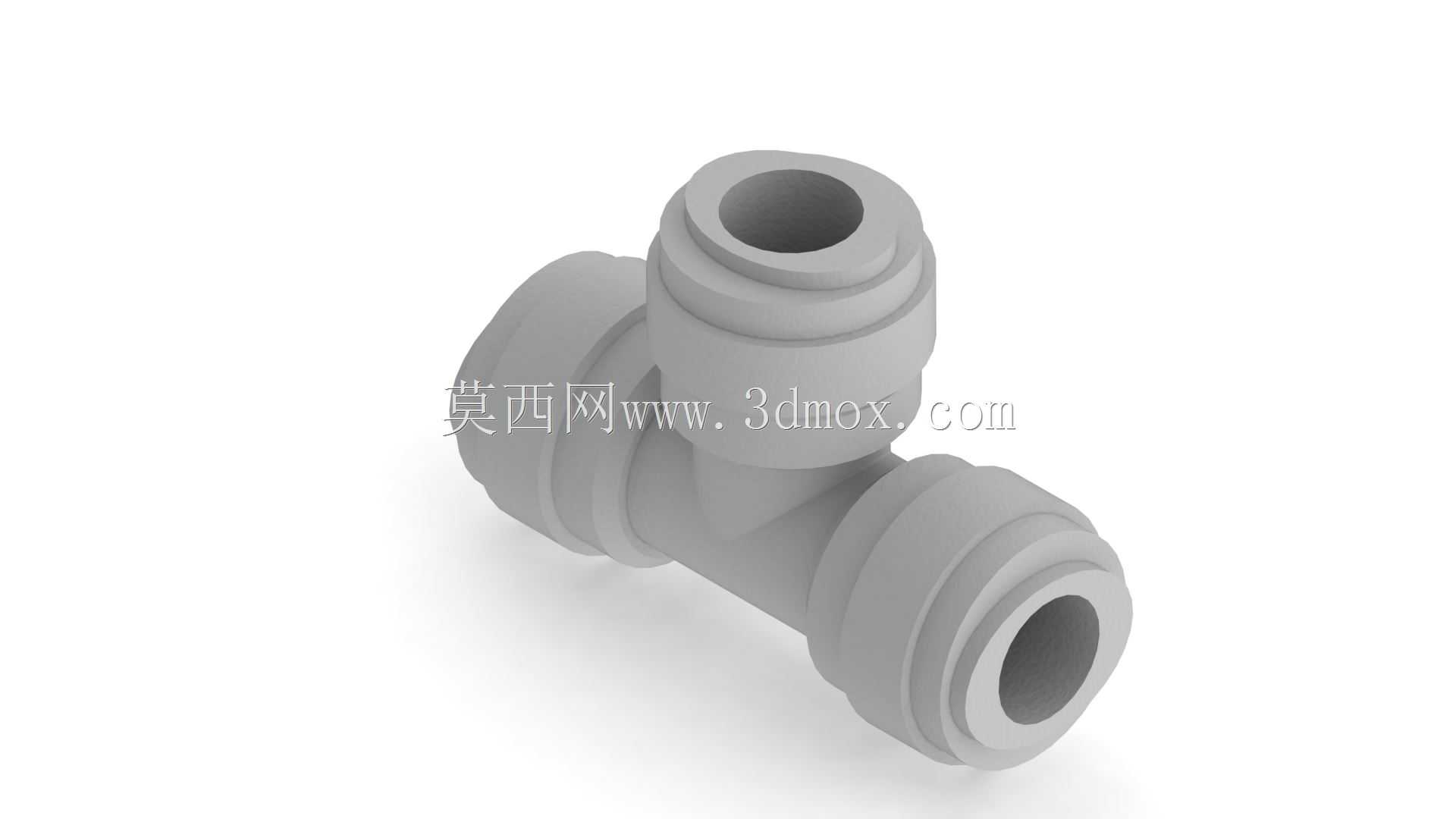

3/8英寸快插式T型三通气管接头结构

　　这款T型快插接头主要面向气动管路系统的分支连接场景，在轻工自动化生产线、小型气动工装、民用净水气路、实验室气路分配等场景中应用广泛，核心作用是实现单路进气向双路用气端的等径分流，无需额外转接件即可完成管路的T型节点布设。从实际使用场景来看，这类3/8英寸规格的接头适配外径9.525mm的气动软管或者同规格的流体输送塑料软管，在气动夹具回路、小型气缸供气管路、桌面型自动化设备的气路排布中，能够快速完成管路拆分，相比传统螺纹式三通，不需要缠绕生料带、不需要配合内螺纹接头，安装效率提升60%以上，尤其适合设备内部空间紧凑、后期需要频繁调整管路走向的布设场景。

　　设计层面，这款接头采用等径三通结构，三个接口的快插夹持结构完全一致，每个接口内部都集成了弹性卡爪、O型密封圈、释放环三个核心功能部件：弹性卡爪采用不锈钢冲压成型，齿形向内倾斜，当软管插入到位后，卡爪会在管路内部气压作用下越抱越紧，避免管路受压脱开；O型密封圈采用丁腈橡胶材质，压缩量控制在18%-22%之间，既能保证1MPa工作气压下的密封性能，又不会因为压缩量过大导致软管插接阻力过高；释放环采用工程塑料注塑成型，按压时可撑开卡爪，实现软管的快速拔插，方便后期管路维护调整。

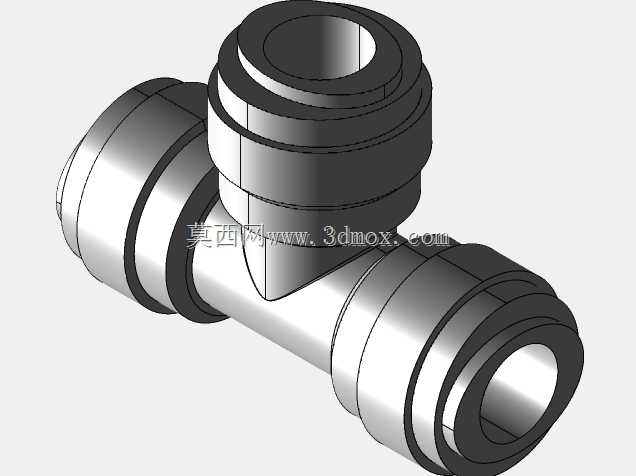

　　外形尺寸方面，这款T型接头的三个接口轴线处于同一平面，直通方向的两个接口同轴布置，第三个接口垂直于直通轴线居中布设，整体外轮廓没有尖锐棱角，所有棱边都做了R0.5-R1mm的圆角处理，避免安装时划伤操作人员或者刮破相邻软管。安装边界上，接头每个接口的插接深度为16mm，也就是说管路布设时需要预留至少18mm的直线管段插入接头，避免软管斜插导致密封失效；接头相邻两个接口的外轮廓最小间距为12mm，安装时不需要额外预留扳手空间，手指即可完成所有插接操作，在设备内部的安装孔位只需要预留直径32mm的圆形操作空间即可完成接头的安装与管路插拔。

　　从结构可靠性角度来看，这款接头的主体采用PBT工程塑料注塑成型，材料本身具备耐弱酸弱碱腐蚀、耐气动管路常见油污的特性，工作温度范围覆盖-20℃到80℃，能够满足大部分常规工业场景的使用需求。在气路布设时，这类T型接头可以直接固定在设备的走线槽旁，也可以配合管夹固定在安装板上，不需要额外的转接支架，三个接口的快插结构允许管路在一定角度内小幅度摆动，能够抵消设备运行时的管路振动，避免管路长期受交变应力出现开裂漏气的问题。

　　实际选型使用中，这类等径T型快插接头不需要区分进气端和出气端，三个接口可以任意作为进气或者出气端使用，降低了现场安装的出错概率，相比异径三通，这款等径结构的接头能够保证三个接口的通径完全一致，分流时两个出气端的气压损失差控制在5%以内，适合对两个支路供气压力一致性有要求的场景，比如双气缸同步动作的简易回路、双工位气动吸盘的供气管路等。在管路安装时，只需要将软管切口剪平，垂直插入接头直到碰到内部限位台阶即可，不需要额外涂胶或者加装密封件，拔管时只需要按下接口处的释放环，同时向外拔出软管即可完成拆卸，可重复插拔次数超过50次，密封性能不会出现明显下降，适合需要频繁调整气路的样机调试阶段使用。
