镀锌U型螺纹连接起重吊环结构设计

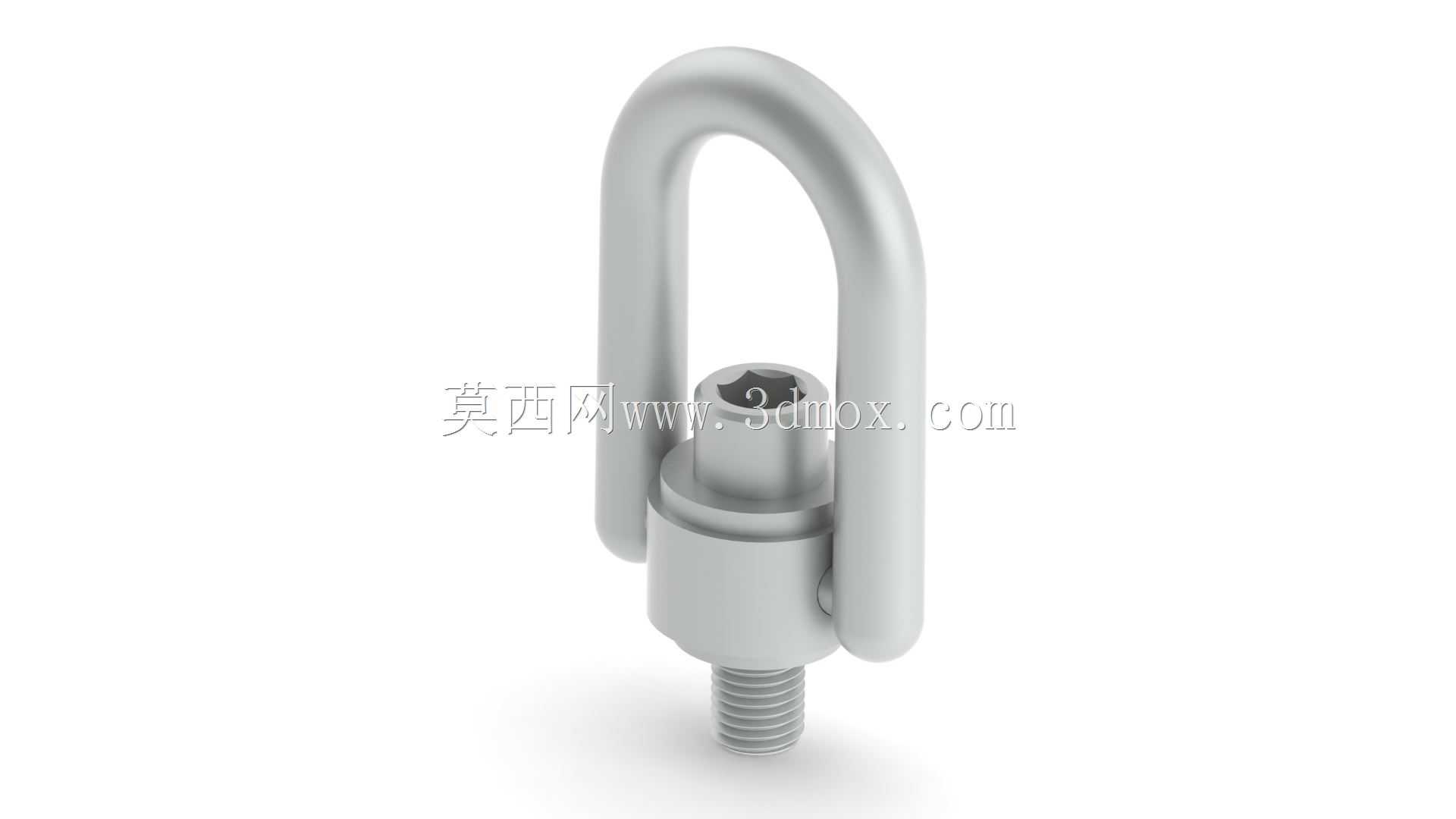

　　在车间重型零部件转运、户外设备吊装安装、模具模架起吊移位这类常见工程场景里，吊环是承担载荷传递的核心受力连接件，这款镀锌吊环的结构设计完全围绕吊装作业的实际受力逻辑展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程功能。从结构组成来看，它分为U型弯环、中部连接座、底部外螺纹安装段三个核心部分，U型弯环采用大圆弧过渡的弯折结构，避免直角弯折带来的应力集中问题，弯环的截面直径经过受力核算，能够匹配对应额定载荷下的拉应力、弯曲应力复合受力要求，圆弧内侧的光滑曲面也能减少与吊装钢丝绳、卸扣接触时的磨损，避免吊索具出现局部割损的风险。中部连接座是整个吊环的受力过渡段，上端承托U型弯环的两个端部，

　　采用铆接或整体锻造的连接方式保证弯环与连接座之间的连接强度，不会在受拉时出现脱开风险，连接座的柱面做了等直径设计，既可以在安装时作为扳手夹持的受力面，也能保证吊环安装后与被吊件安装面的贴合度，连接座上端面设计为平面，安装后可以完全贴紧被吊工件的安装基准面，避免吊环受载时出现倾斜偏载的问题。底部的外螺纹段是整个吊环与被吊工件的连接部位，螺纹采用标准公制粗牙设计，具备更好的自锁性能与抗剪切能力，螺纹长度经过匹配设计，既能够保证旋入工件螺纹孔后有足够的啮合扣数来承受拉力载荷，也不会因为螺纹过长导致旋入后顶死孔底，造成安装不到位的问题，螺纹端部做了倒角导向处理，安装时可以快速对准螺纹孔，减少螺纹错牙损伤的概率。

　　设计时充分考虑了吊装作业的偏载工况，U型弯环与中部连接座之间采用活动连接结构，当吊索方向出现小角度偏移时，弯环可以随受力方向自适应转动，避免螺纹段受到额外的弯曲力矩，防止螺纹因为复合受力出现断裂失效。表面镀锌处理的设计，一方面是为了提升吊环的防锈耐腐蚀能力，在户外潮湿环境、车间切削液飞溅的场景下也能长期使用，不会因为锈蚀导致结构强度下降或者螺纹锈死无法拆卸，另一方面镀锌层的光滑表面也能减少与吊索具之间的摩擦阻力，吊装时索具滑动更顺畅。从安装边界来看，这款吊环安装时需要在被吊工件上加工对应规格的螺纹底孔，攻丝深度要大于吊环螺纹段长度至少两倍螺距，安装时需要保证连接座端面与工件安装面完全贴合，

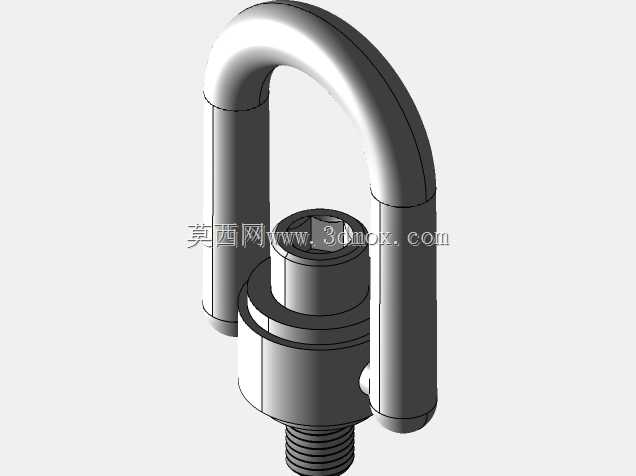

　　不允许在吊环与工件之间加垫斜垫片来补偿安装面的倾斜，避免出现偏载受力；安装完成后U型弯环的转动平面需要与吊装受力方向保持一致，禁止侧向受力，因为U型环的侧向抗弯能力远小于正向抗拉能力，侧向受载时会大幅降低吊环的额定承载能力。在实际选型使用时，需要根据被吊工件的重量、吊装角度核算单只吊环的实际承受载荷，预留足够的安全系数，禁止超载使用；如果是多吊点协同吊装，还需要匹配每个吊点的受力方向，保证所有吊环的受力都在设计允许的角度范围内，避免个别吊环过载失效。这款吊环的三维建模过程中，对U型弯环的弯折圆弧做了曲率连续处理，避免建模时出现曲面拐点导致后续有限元受力分析出现应力奇异点，螺纹段采用标准牙型建模，能够直接用于装配干涉检查，验证吊环安装后与周边结构是否存在碰撞，连接座的尺寸也按照通用扳手的夹持空间做了预留，保证安装时工具有足够的操作空间，不会出现扳手无法卡持的问题。不同于焊接式吊环，这种螺纹连接的镀锌吊环可以灵活拆卸，在不需要吊装的时候可以拆下，不会突出工件表面影响设备的外观或者正常使用，也可以在不同工件之间周转使用，降低吊装配件的使用成本，在中小型模具、工装夹具、泵阀设备、小型钢结构件的吊装场景中适配性极强。建模时还考虑了镀锌层的厚度对装配尺寸的影响，在螺纹大径、连接座外径的尺寸上做了微小的公差预留，保证实际镀锌处理后的零件能够顺利装配，不会因为镀层厚度导致尺寸超差无法安装。
