Y型外螺纹快插气路分流接头结构

　　这类Y型外螺纹快插接头，在气动控制回路、小型流体输送工位的应用占比不低，尤其是设备内部气路需要从单路气源分出两路并行支路的场景，比如半自动装配工位的双气缸同步供气管路、小型点胶设备的双路气压输出端、实验室小型气路的分支节点，都能看到这类结构的身影。和常规的直通气动接头不同，这种Y型结构不需要额外搭配三通管件加两个直通接头的组合，能直接在一个安装点位完成单路转双路的分流，减少管路连接节点的同时，也能压缩气路布置需要的安装空间，对于内部走线走管空间紧凑的小型自动化设备来说，这种集成式的分流接头能省去不少管路排布的麻烦。

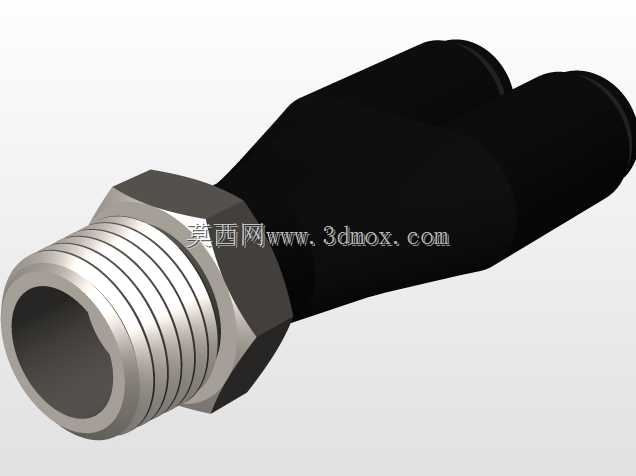

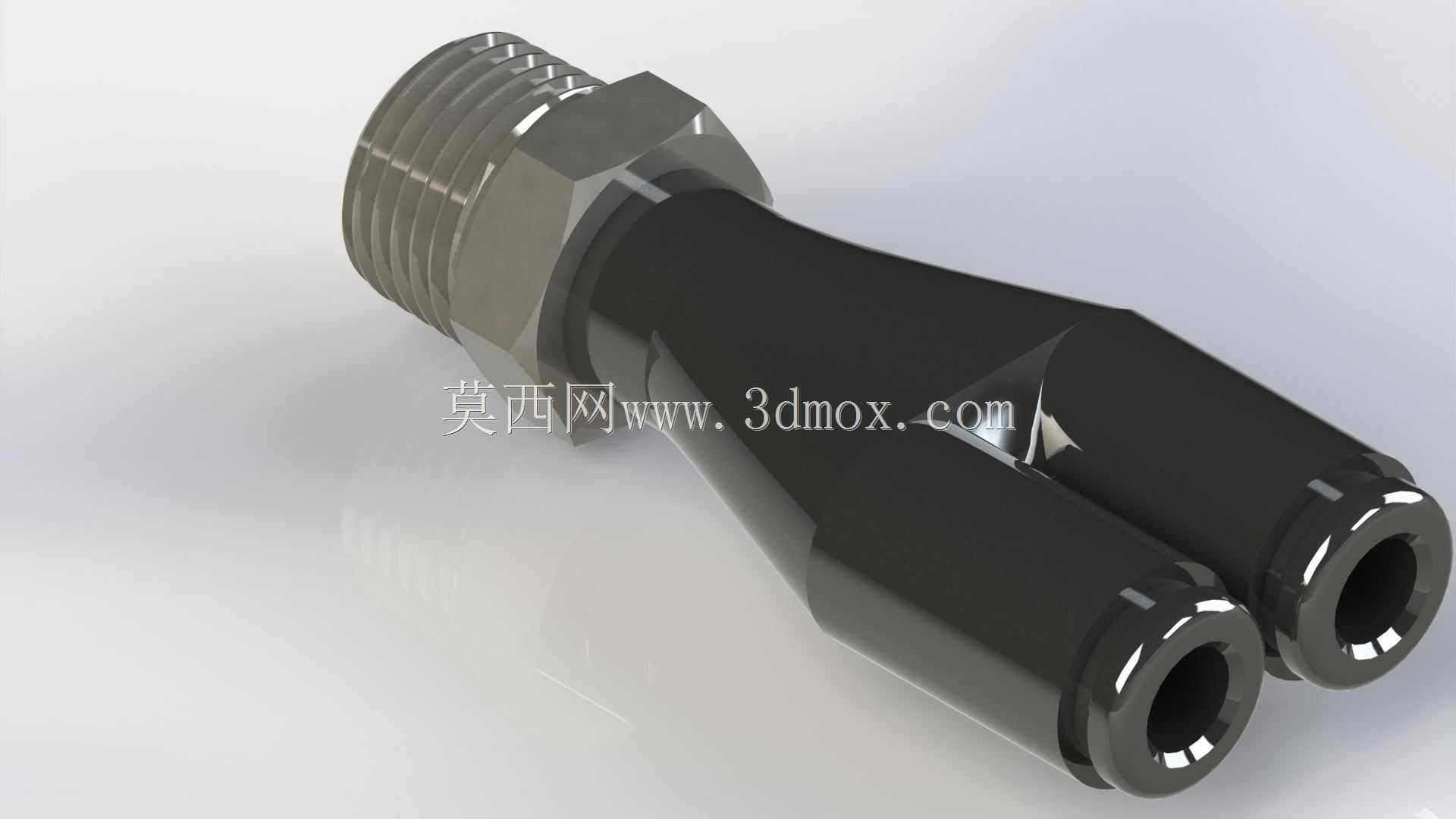

　　从功能特性上看，接头一端采用1/8 NPT外螺纹结构，属于气动系统里常用的密封管螺纹规格，锥度设计能在拧紧过程中通过螺纹副的挤压实现密封，多数低压气路场景下不需要额外缠绕生料带也能保证密封可靠性，适配市面上绝大多数气动阀岛、气缸进气口、气源处理件的对应内螺纹接口。另一端的两个快插接口，适配外径5/32英寸的硬质气管，也就是公制规格下4mm左右的气动软管，快插结构内部的弹性卡簧能在气管插入后自动卡紧气管外壁，内部的丁腈橡胶密封圈能贴合气管外壁实现径向密封，安装时只需要将气管切平后直接插到底即可完成连接，拆卸时只需要按下接头端面的释放环就能顺利拔出气管，不需要额外工具，日常设备维护、气路改线的时候操作效率很高。

　　设计这类接头的时候，首先要考虑的是流道的顺滑过渡，Y型分叉位置不能出现直角转折，不然气路通过的时候会产生明显的压损，还容易在高速气流通过时产生啸叫，所以内部流道从螺纹端的通径开始，会顺着分叉的角度做平滑的圆弧过渡，尽可能降低气流的局部阻力，保证两个支路的出气压力均匀，不会出现两个接口气压差过大的问题。外部结构上，螺纹端和主体衔接的位置设计了六角拧动面，刚好适配常规的开口扳手或者活动扳手，安装拧紧的时候可以直接受力，不会因为拧动的时候应力集中导致主体开裂。两个快插接口的轴线保持平行，和螺纹端的轴线呈一定的倾斜角度，这个角度的设计也有讲究，角度太小会导致两个快插接口间距过近，插拔气管的时候手指没有操作空间，角度太大又会增加接头整体的径向占用空间，经过多轮场景验证的倾斜角度，既能保证两个接口之间留有足够的手指操作间隙，也能控制接头整体的外轮廓尺寸，不会在密集排布的阀组上和相邻接头产生干涉。

　　安装边界方面，这类接头的螺纹端拧紧时的拧入深度需要控制，NPT螺纹的有效啮合长度一般在3到4个螺距即可，过度拧紧容易导致螺纹孔开裂，尤其是安装在铝制阀块或者塑料阀体上的时候，过大的拧紧力矩很容易造成基体损坏。快插端的气管插入深度要符合要求，一般气管插入端要留出10mm左右的平直段，切口要平整不能有斜口或者毛刺，不然插入后容易出现密封不严漏气的问题。接头整体的工作压力范围一般在0到1MPa之间，适配常规的工厂气动系统压力，工作温度范围覆盖-20℃到80℃，能满足绝大多数车间环境的使用需求，主体部分采用的是硬质工程塑料材质，和金属接头相比重量更轻，本身的耐腐蚀性也更好，在一些有弱腐蚀性气体的环境下也能稳定工作，不会像普通铜质接头那样容易出现氧化锈死的问题，后期拆卸维护也更方便。

　　在实际设备选型的时候，还要注意接头的流通能力是否匹配支路的用气量，两个支路同时工作的时候，总通流面积要大于等于两个支路气管的通流面积之和，避免出现供气不足导致气缸动作迟缓的问题。另外这类快插接头不适合用在有强有机溶剂飞溅的场景，工程塑料主体长期接触有机溶剂会出现材质脆化的问题，容易导致接头开裂漏气，如果是有特殊介质的使用场景，还需要对应选择适配密封材质和主体材质的特殊规格。日常巡检的时候，只需要检查快插接口位置有没有漏气、气管有没有因为长期弯折出现开裂的情况即可，本身结构没有活动部件，正常使用下的故障率很低，属于气动系统里可靠性很高的基础连接元件。
