3/8英寸推入式气动管路快插接头

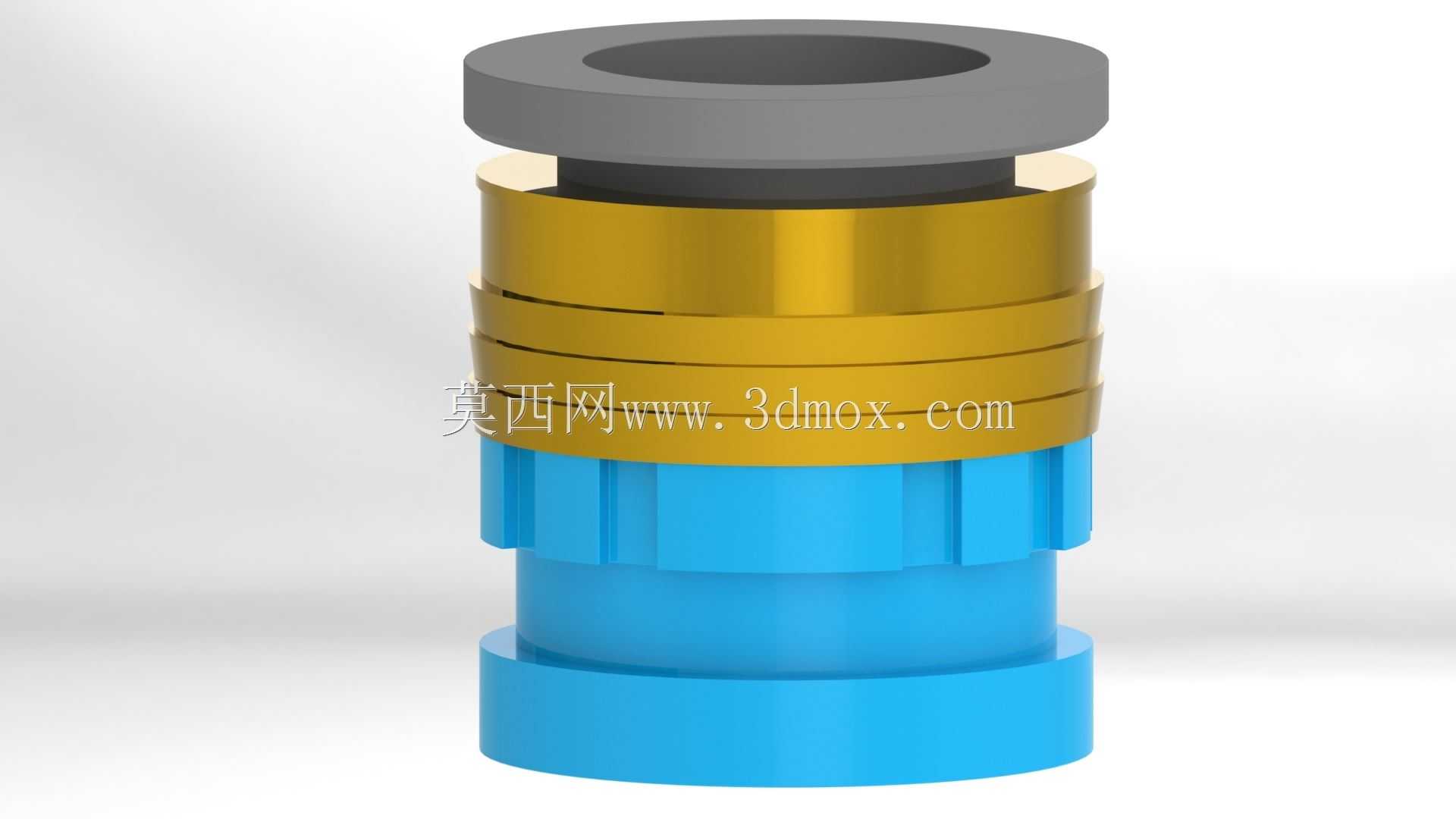

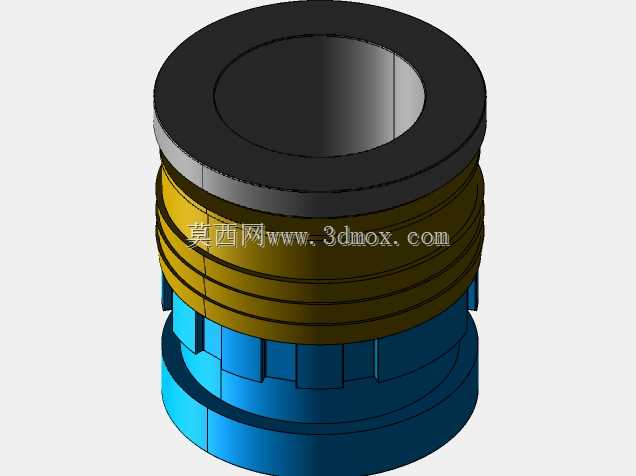

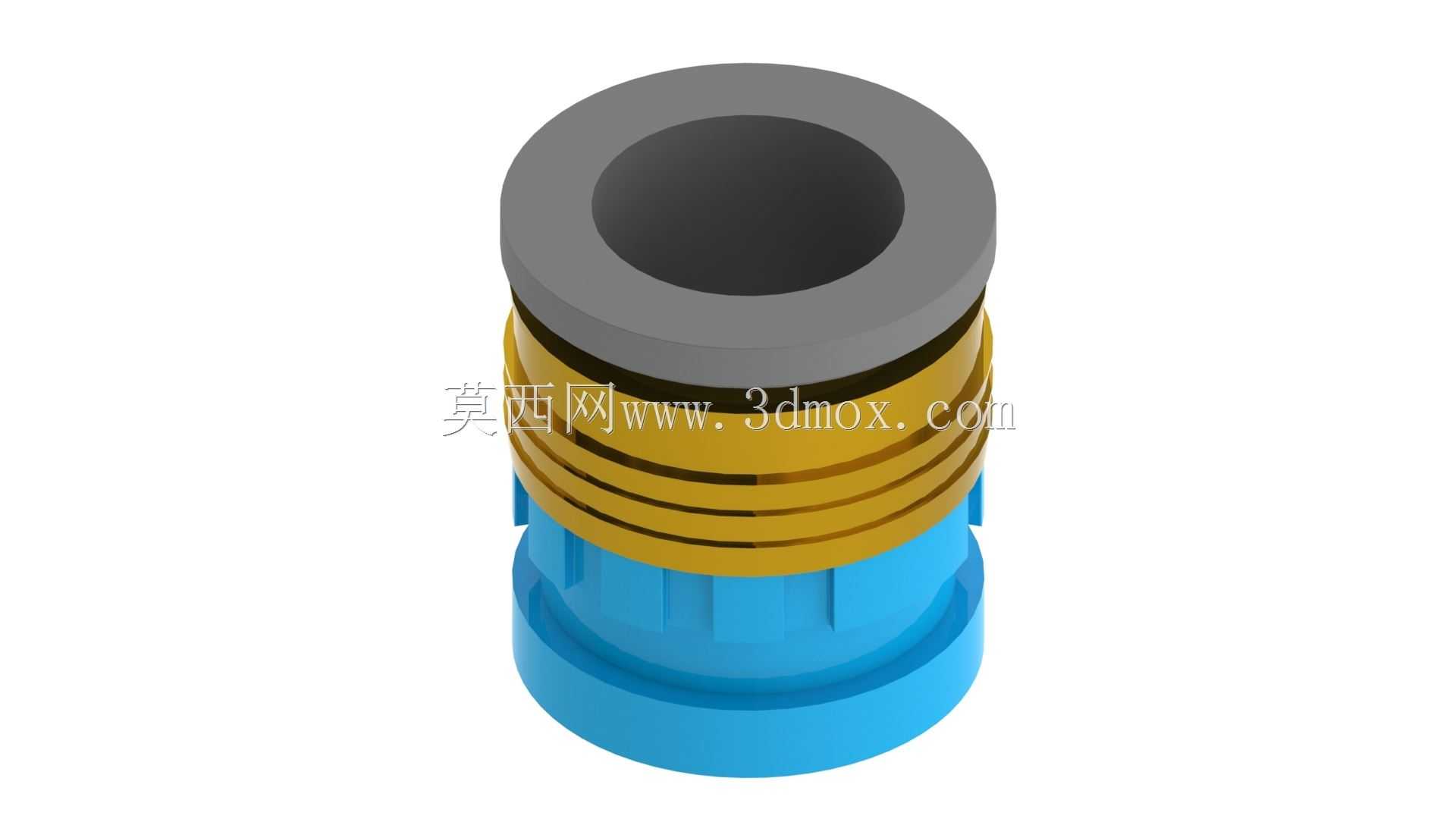

　　在气动控制回路、小型流体输送工位的现场布管作业里，这类推入式接头的使用占比一直很高，尤其是设备端需要频繁拆装维护的气路分支，不用额外套丝、缠生料带，插接管材后就能完成密封固定，能大幅缩短现场配管的工时。这款适配3/8英寸外径管材的推入式接头，整体采用三段式同轴结构设计，最上端的灰色部分是接头的释放套，当需要拆卸管路时，只需要轴向按压这个释放套，内部的卡爪就会松开对管材外壁的咬合，就能直接拔出管材，不需要借助额外的拆装工具。中间的金色环段是接头的主体锁紧与密封集成段，内部嵌有环形不锈钢卡簧与丁腈橡胶密封圈，卡簧的齿口做了倒向设计，管材插入后卡齿会自动咬入管材外壁，承受管路内的轴向拉力，避免通气带压时管材脱出，

　　内部的密封圈则是过盈配合在管材外壁与接头内壁之间，阻断流体的泄漏路径，常规0-1MPa的气动工作压力下，密封可靠性完全能满足车间常规气路的使用要求。最下端的蓝色部分是接头的外操作段，外壁做了轴向的防滑槽结构，不管是徒手拧紧对接端，还是用扳手辅助加固外螺纹连接端，这个防滑结构都能提供足够的摩擦力，避免操作时打滑。从安装边界来看，这款接头的轴向总长度控制在常规快插接头的通用尺寸范围内，最大外径没有超过同规格接头的常规安装尺寸，在密集排布的阀岛汇流板上安装时，不会和相邻的接头产生空间干涉，适配的3/8英寸管材既可以是常见的PU气动软管，也可以是同外径的尼龙硬管，只要管材外壁的圆度公差在常规范围内，插入后都能实现可靠的锁紧密封。

　　设计这类接头的时候，首先要考虑的是内部流道的同轴度，不能因为内部的卡簧、密封圈占位导致流道通径缩小过多，不然会增大管路的气阻，造成远端执行元件的供气压力不足，这款接头的内部通径做了等径设计，和3/8英寸管材的内径保持一致，气流通过时的压力损失控制在极低的水平。其次是卡簧的齿形角度设计，角度太大会导致锁紧力不足，带压时容易脱管，角度太小又会导致拆卸时按压力度过大，甚至出现卡齿咬死管材无法拆卸的问题，这款接头的卡齿角度经过反复验证，既能保证1.5倍工作压力下不脱管，拆卸时的按压力度也在单人徒手操作的舒适区间内。在实际的设备应用场景里，这类接头常被用在自动化生产线的气动执行元件供气端、小型气动工具的管路连接、

　　实验室低压流体输送管路的快速对接工位，相比传统的螺纹接头、卡套式接头，它的拆装效率能提升数倍，而且对操作人员的技能要求更低，不需要掌握套丝、卡套预紧的相关技巧，只要把管材切口剪平，垂直插到底就能完成安装。另外接头的材质选择也做了针对性适配，主体锁紧段采用铜质基材，兼顾结构强度与防锈能力，在潮湿的车间环境里也不会轻易生锈卡滞，释放套与下端操作段采用高强度工程塑料，自重更轻，也不会因为长期接触气动管路里的冷凝水出现腐蚀老化的问题，密封圈采用耐油丁腈橡胶，兼容常规气动系统里的润滑油雾，长期使用也不会出现溶胀失效的问题。在布局密集的设备内部走管时，这款接头的同轴结构也方便管路的走向调整，管材插入后可以小角度微调轴向方向，不会因为接头的安装角度偏差导致管材出现死折，影响气路的通畅性。
