3/8英寸杆用开口式锁紧挡圈

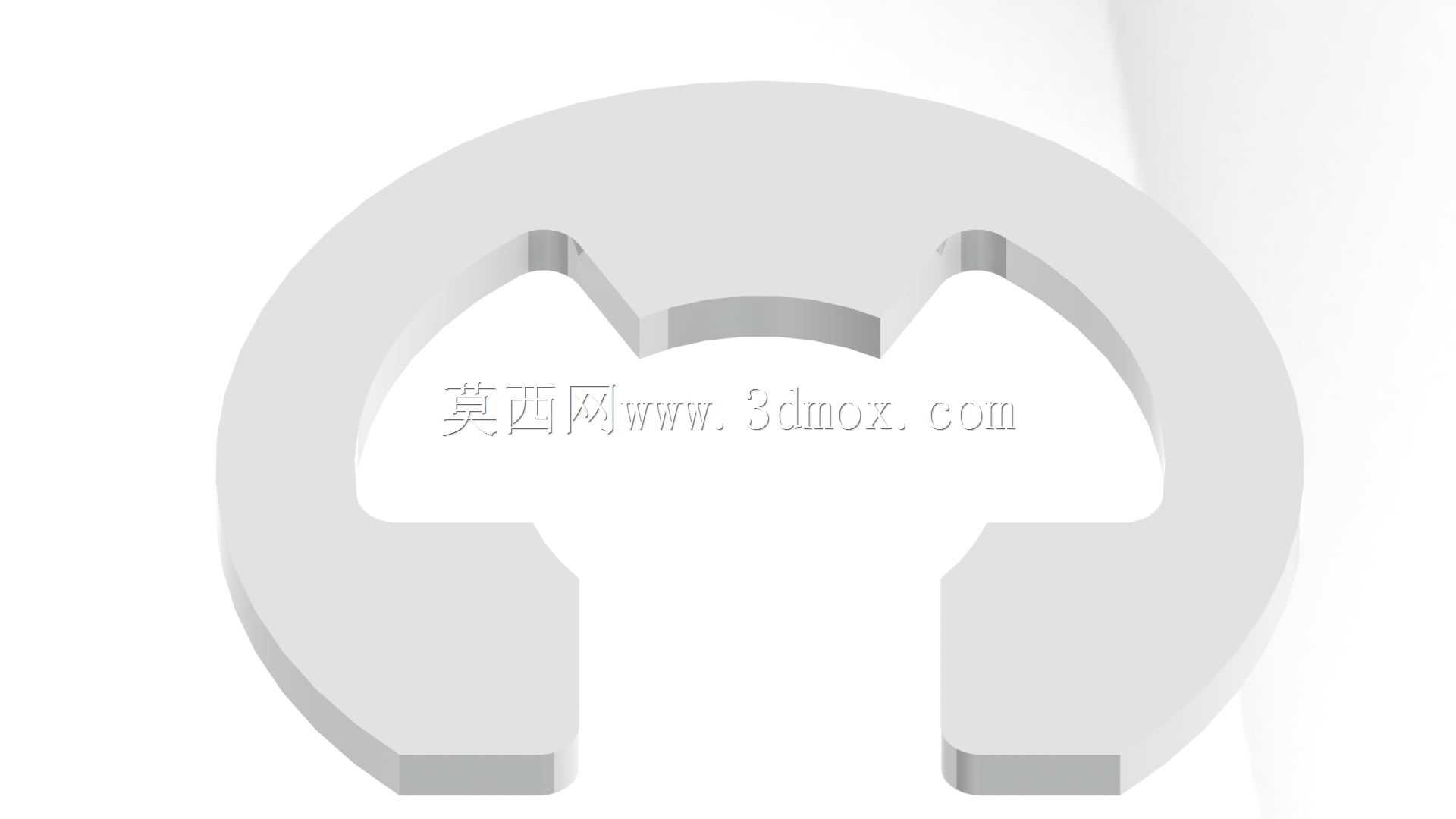

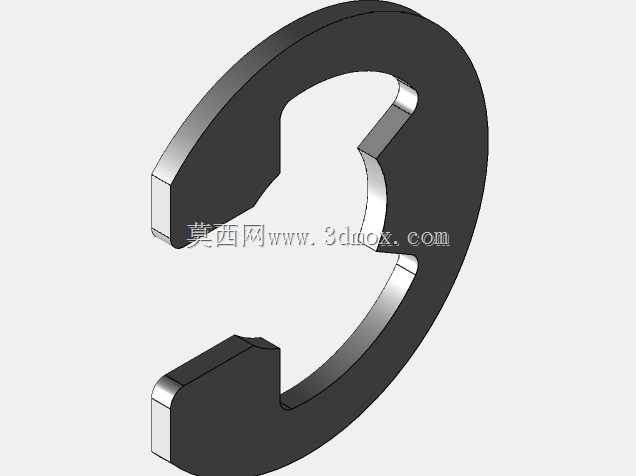

　　在各类机械传动、液压管路、轻工设备的装配场景里，轴类零件的轴向限位一直是结构设计中容易被忽略却直接影响设备运行可靠性的细节，这款适配3/8英寸杆径的开口挡圈，就是针对小尺寸光轴轴向定位需求开发的标准紧固配件。日常设备运维和新机装配中，很多小载荷的光轴部位不需要复杂的轴肩、锁紧螺母结构，用这类开口挡圈就能快速实现零件的轴向固定，比如小型气动元件的活塞杆端、低压阀门的阀杆限位、输送线小型托辊的端部定位、家用电器内部传动杆的轴向限位，都能看到这类挡圈的应用，它不需要在轴上加工螺纹或者复杂的卡槽，只需要在对应轴径位置加工出适配宽度的环形凹槽，就能完成安装，大幅降低小尺寸轴类零件的加工成本。从结构设计来看，这款挡圈采用开口式C型结构，

　　两个端部带有便于装拆的工艺缺口，安装时可以用卡簧钳夹持两个端部的小孔，将挡圈撑开后卡入轴上预先加工的环形槽内，松开后挡圈依靠自身的弹性形变恢复力卡紧在槽内，挡圈的内圈尺寸略小于适配的3/8英寸杆径，卡入槽内后，挡圈的侧面会高出轴的外圆柱面，形成环形的限位凸台，以此阻挡轴上套装的零件发生轴向窜动。设计过程中需要重点把控几个核心尺寸边界：首先是挡圈的内孔适配尺寸，要严格匹配3/8英寸杆径对应的卡簧槽底径，保证挡圈卡入后不会出现松脱或者卡装过紧导致挡圈产生塑性变形；其次是挡圈的厚度尺寸，要和轴上卡簧槽的宽度适配，间隙控制在合理范围内，避免挡圈在槽内出现轴向晃动，导致被限位的零件存在窜动间隙；再者是挡圈的外径尺寸，

　　要根据被限位零件的内孔避让尺寸设计，保证挡圈高出轴面的部分能够完全覆盖被限位零件的端面，同时不会和周边的其他结构件发生运动干涉；另外两个安装用的小孔位置和孔径也要匹配标准卡簧钳的钳头尺寸，方便现场装配和后期维护拆卸。这类挡圈的材质通常选用弹性优异的弹簧钢，经过热处理达到合适的硬度范围，保证反复装拆过程中不会因为弹性失效而脱落，表面处理一般采用发黑或者镀锌工艺，适配不同的工况防腐需求，在常规的室内设备装配场景下发黑处理就能满足防锈要求，在有一定湿度或者轻度腐蚀的工况下则选用镀锌处理的版本。实际选型应用时，不能只看杆径匹配就直接选用，还要核算挡圈能够承受的轴向载荷，这类开口挡圈适合承受中等偏小的轴向推力，

　　如果被限位的零件存在较大的轴向冲击载荷，就需要搭配轴肩或者其他限位结构组合使用，避免挡圈受载过大发生变形脱出。在三维建模过程中，要重点还原挡圈的开口弧度、端部的安装小孔、截面的倒角细节，因为这些细节直接影响后续装配仿真的准确性，比如挡圈截面的倒角如果建模遗漏，在做虚拟装配时就可能出现和卡簧槽棱边的干涉误报，影响结构评审的判断；端部的安装小孔位置如果建模偏差，也会导致后续生成的工装卡簧钳装配位出现尺寸错误。很多刚入行的结构设计人员在选用这类挡圈时，经常会忽略卡簧槽的尺寸公差，要么槽开得过深导致挡圈卡入后凸出轴面的高度不足，无法起到有效限位作用，要么槽开得过浅导致挡圈无法完全卡入，容易在运行中受震动脱出，还有的设计人员没有预留挡圈的装拆操作空间，导致设备组装时卡簧钳无法伸入操作，不得不临时修改周边结构，这些问题都需要在设计初期结合挡圈的实际外形尺寸和安装操作需求提前规避。这款挡圈的结构虽然简单，但是在小尺寸轴系结构里的作用不可替代，它用极低的零件成本和极小的安装空间，实现了可靠的轴向限位功能，是通用机械装配里应用非常广泛的基础五金配件。
