车船用角度可调牵引连接装置结构

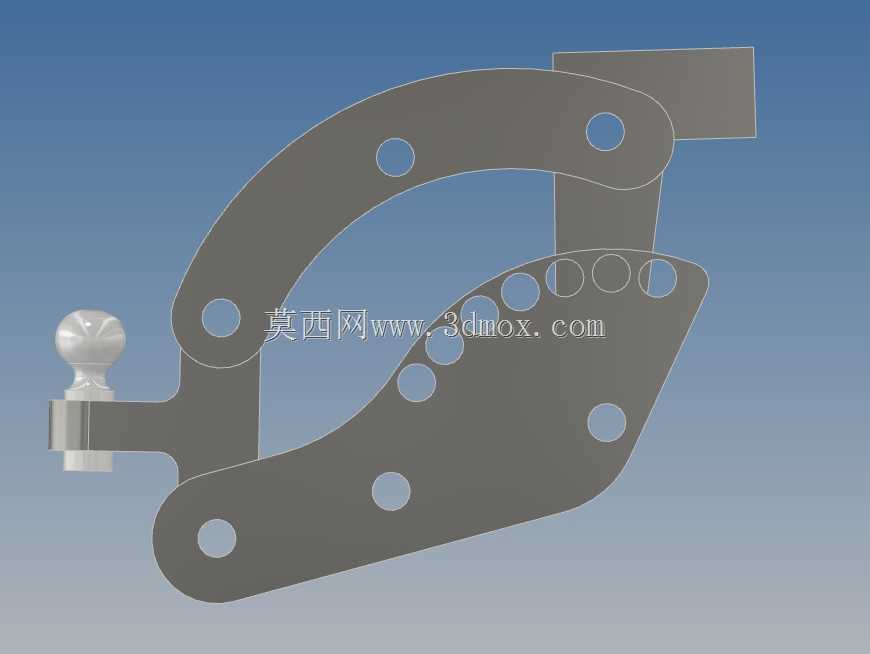

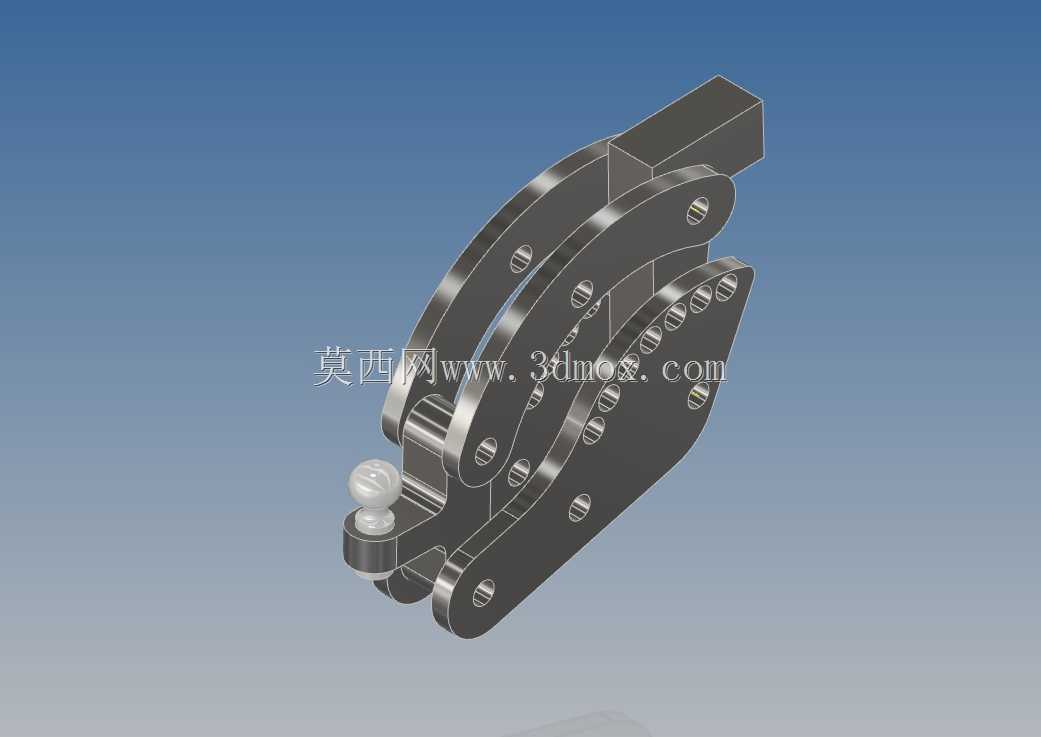

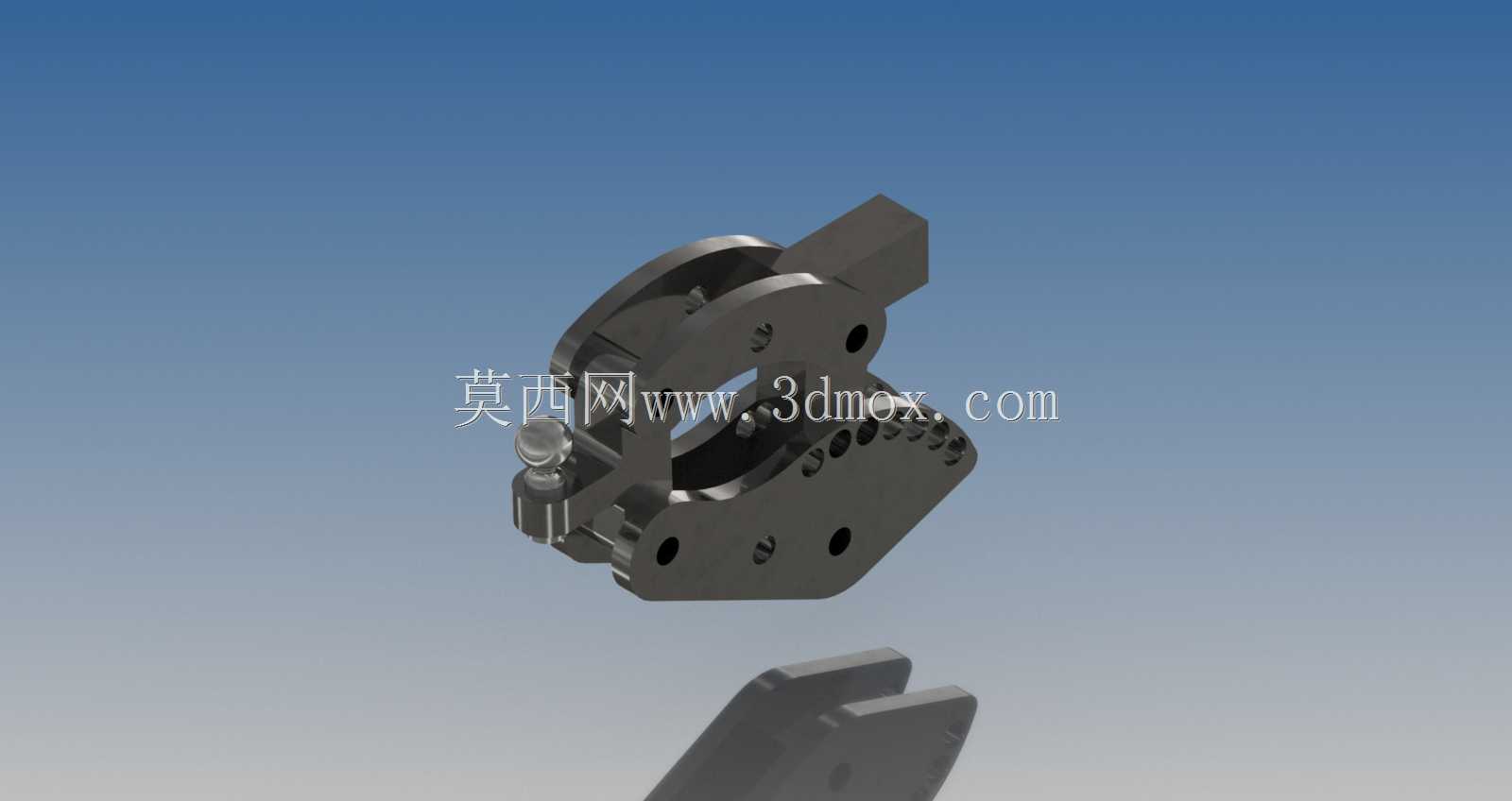

　　在重型牵引车、内河作业船舶以及特种工程车辆的拖挂作业场景中，牵引连接装置的角度适配能力直接决定了复杂路况下的作业安全性与通行效率。传统固定式牵引座在面对非铺装路面起伏、船舶靠泊时的水位差变化、拖挂设备转向时的角度偏移时，很容易出现连接部位应力集中、铰接销轴剪切断裂、牵引架变形等问题，严重时甚至会引发脱挂安全事故。这套角度可变的牵引连接结构，正是针对这类多场景适配需求开发的核心连接部件。从结构设计逻辑来看，整个装置采用分体式夹装铰接主体作为核心承载框架，主体框架采用高强度合金结构钢一体铣削成型，避免了焊接结构带来的应力变形与强度短板，框架上预留的多组等距安装孔位，可适配不同规格的牵引销轴与连接挂板，覆盖从轻型拖挂到重载牵引的载荷需求。

　　夹装结构的开合端设置了快锁调节组件，无需完全拆卸销轴即可快速调整夹装间隙，适配不同厚度的牵引挂耳，日常维护与挂接操作的效率相比传统螺栓锁紧结构提升40%以上。角度调节功能通过主体与安装基座之间的多自由度铰接副实现，铰接副的接触面做了硬化耐磨处理，表面粗糙度控制在Ra0.8以下，配合嵌入式润滑脂槽，可在长期重载摆动过程中保持极低的摩擦阻力，避免铰接面出现咬合磨损。调节范围内可实现水平方向±35度、垂直方向±25度的角度偏转，完全覆盖车辆在30度坡度路面行驶、船舶在浪高1.5米内水面作业时的相对位移补偿需求，不会因为角度偏移对牵引架产生额外的附加弯矩。从安装边界尺寸来看，装置主体的安装基面采用标准法兰孔位布局，

　　孔距与市面上主流的重型牵引座安装尺寸完全兼容，无需对车辆底盘或者船舶甲板的安装位做二次改孔加工，整体安装高度控制在180mm以内，不会过多占用底盘下方的通过空间，最小离地间隙可满足非铺装路面的通行要求，避免越野作业时装置底部被路面凸起剐蹭。在实际作业过程中，这套结构的载荷传递路径经过多轮拓扑优化，牵引载荷通过夹装主体均匀分散到两侧的铰接耳板与安装基座上，不会出现局部应力过载的问题，经过台架疲劳测试，在额定12吨牵引载荷下，可实现10万次以上的角度摆动循环无结构损伤，完全满足工程作业的长周期使用需求。针对不同的使用场景，装置还预留了辅助附件安装位，可加装制动气路连接支架、电气线路快插固定座，适配带制动功能的拖挂设备使用，

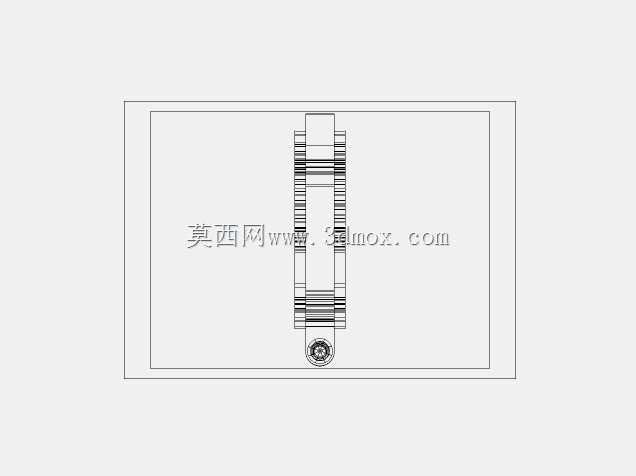

　　不需要额外焊接支架破坏主体结构强度。夹装部位的锁紧组件采用防松脱结构设计，在持续振动的作业环境下不会出现锁紧螺栓自行松动的问题，日常巡检仅需检查润滑脂状态与锁紧件的标记线位置即可，大幅降低了运维工作量。对于结构设计从业者来说，这套模型的铰接副间隙补偿设计、载荷分散路径规划、安装兼容性考量都具备很高的参考价值，尤其是在做重载连接类部件设计时，这种兼顾强度、可调性与安装通用性的思路，可以有效缩短产品开发周期，避免出现结构强度冗余过大或者适配性不足的问题。整个模型的所有配合面都做了公差匹配设计，铰接部位的间隙控制在0.1mm-0.15mm之间，既保证了角度摆动的灵活性，又不会因为间隙过大产生作业冲击，所有孔位的位置度公差都控制在0.05mm以内，可直接用于后续的加工出图与样机试制。
