社区户外双人漫步健身器材结构设计

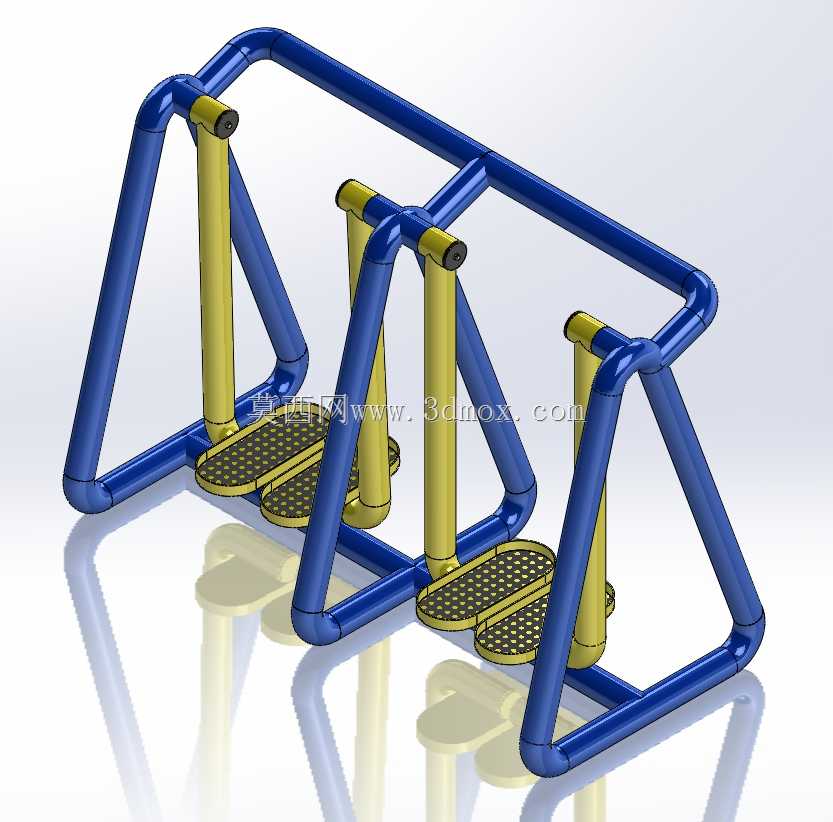

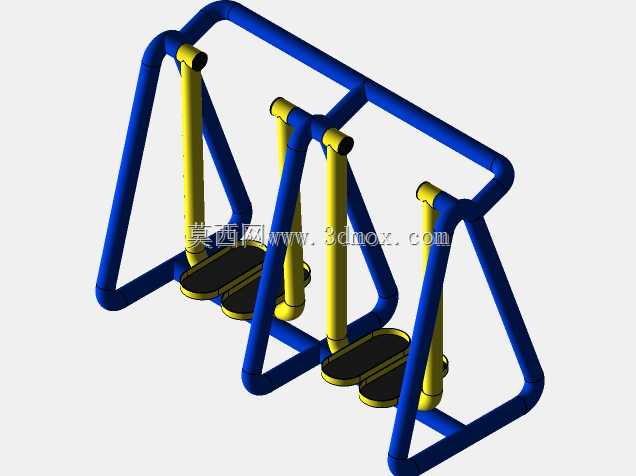

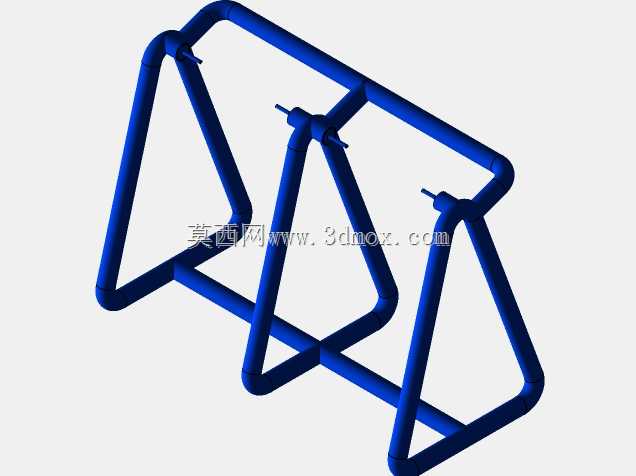

　　这款双人漫步健身器械，主要投放于城市社区公共健身区、公园露天活动场地、居民小区休闲广场这类户外公共运动场景，是面向全年龄段日常户外锻炼需求设计的常用公共健身设施，日常使用中能满足两人同时开展下肢活动锻炼，帮助使用者活动髋、膝、踝关节，增强下肢肌肉力量与肢体协调性，适配中老年日常轻量活动、青少年课余放松锻炼等不同人群的使用需求。从结构设计逻辑来看，整体框架采用圆钢管弯折拼接成型，主支撑框架做三角稳定结构布局，两侧斜向支撑管与底部横向连接管形成稳定的受力传导路径，能够抵消使用者运动过程中产生的前后、左右方向的侧向力，避免设备使用过程中出现倾覆风险，框架表面采用涂层加涂漆的复合防护处理，能够适应户外露天环境下的日晒雨淋，降低锈蚀概率，

　　延长户外使用寿命。设备的核心运动部件为两组独立的摆动踏板单元，每组单元包含竖向支撑立柱、顶部铰接转轴、带防滑纹理的镂空踏板，踏板通过摆臂与顶部转轴连接，摆动行程做了限位设计，避免摆幅过大造成使用者摔倒或关节拉伤，踏板表面的镂空孔位一方面可以在雨天快速排走积水，避免踏板表面积水打滑，另一方面能够减少风阻，降低大风天气下设备受到的风压载荷，同时镂空结构也能减少材料用量，控制整体设备重量。安装边界方面，设备底部框架预留有膨胀螺栓安装孔位，安装时需要在硬化混凝土地面做预埋固定，安装区域周边需要预留至少一米的安全活动空间，避免使用者运动时与周边障碍物发生碰撞，设备整体高度适配成年人站立使用的高度，竖向立柱的高度经过人体工程学校核，

　　使用者站立在踏板上时，手部可以自然扶握顶部框架，保持运动过程中的身体平衡。从结构细节设计来看，所有钢管的弯折处都做了圆弧过渡处理，没有尖锐的棱角外露，避免使用者在上下设备或者运动过程中被磕碰划伤，铰接转轴部位内置耐磨衬套，能够降低长期摆动过程中的磨损量，减少后期维护的频次，同时转轴部位做了密封处理，避免户外的灰尘、雨水进入铰接缝隙造成卡滞或者锈蚀。两组踏板单元独立设置，互不干扰，两个使用者可以根据自身的运动节奏调整摆动幅度，不会出现运动干涉的情况，框架的连接节点采用满焊焊接处理，焊后打磨平整再做表面涂覆，保证连接强度的同时也避免焊渣外露造成安全隐患。在实际使用场景中，这类设备不需要外接电源，纯机械结构的设计故障率极低，

　　适合无人值守的公共区域长期投放，日常维护仅需要定期检查铰接部位的润滑情况、固定螺栓的紧固程度以及表面涂层的完好度即可，维护成本极低。设计过程中充分考虑了户外使用的各类工况，比如不同体重使用者的载荷冲击，框架管材的壁厚经过强度校核，能够满足大体重使用者的使用需求，整体结构没有易脱落的小零部件，避免公共使用场景下零件脱落造成的安全问题，踏板的防滑纹理采用凹凸点阵设计，即使鞋底沾有少量泥沙也能保持足够的摩擦力，降低滑倒风险。
