自行车花鼓轮轴连接结构三维数模

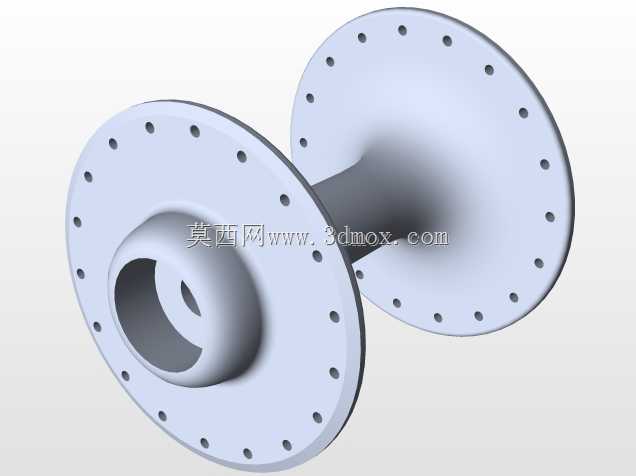

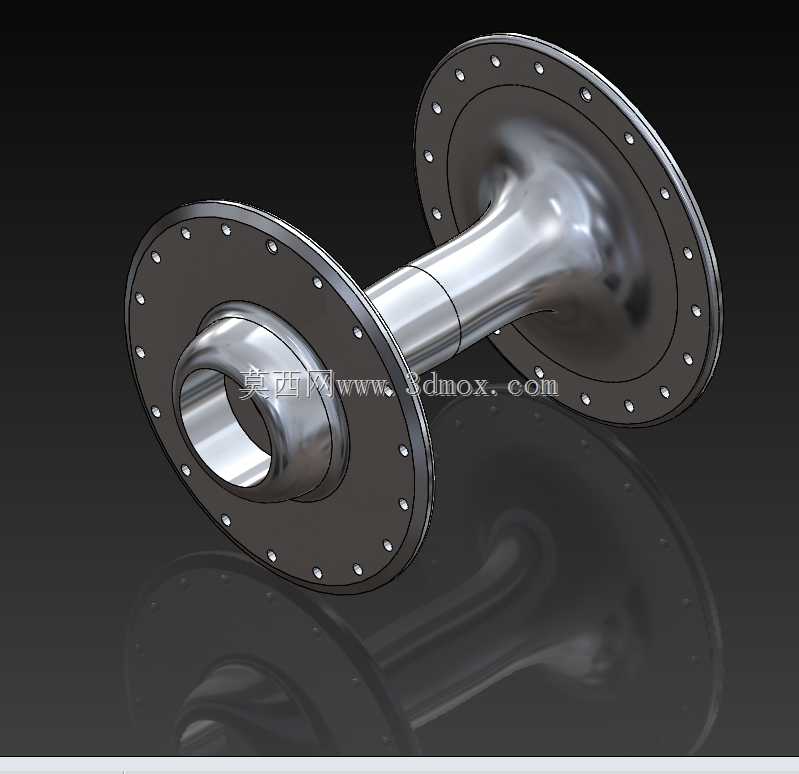

　　日常通勤、山地越野、公路竞速等不同骑行场景下，车轮核心连接部件的结构合理性直接决定骑行体验与传动效率，本次拆解建模的轮组连接花鼓结构，正是承担轮组辐条固定、轴芯定位、扭矩传递的核心载体。从实际装车使用场景来看，该部件位于车轮几何中心位置，两端带均匀分布安装孔的法兰盘，是辐条编织固定的基准面，建模时严格匹配常规轮组的辐条交叉编法孔位角度，相邻孔位的周向夹角、孔中心到法兰端面的轴向距离，都对应常规28孔、32孔轮组的通用安装边界，确保辐条安装后张力均匀，不会出现偏摆、跳圈的装配问题。中间的轴身采用变径流线型结构，并非单纯为了外观优化，而是在保证轴身抗扭刚度的前提下，削减非受力区域的材料冗余，降低轮组整体转动惯量，

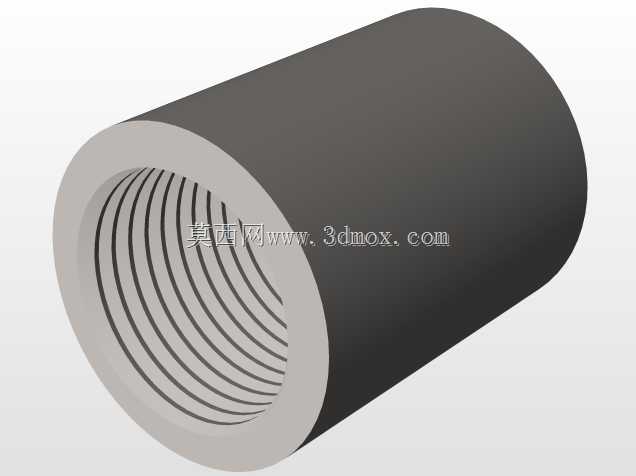

　　无论是起步加速还是巡航滑行，都能减少不必要的动力损耗。两端的轴套位置预留了标准轴承安装位，内径尺寸匹配民用自行车通用的快拆轴、实心轴规格，安装时不需要额外打磨适配，轴承压入后轴套的台阶面可以实现轴向定位，避免骑行过程中轴承窜动引发的轮组晃动。设计过程中优先考虑受力传导路径，骑行时脚踏输出的扭矩通过飞轮传递到花鼓壳体，再通过两端法兰盘分散到每一根辐条，最终带动整个轮组转动，因此法兰盘与轴身的过渡位置做了大圆角应力释放处理，避免长期交变载荷下出现应力集中导致的结构断裂，这也是很多廉价花鼓容易在法兰根部开裂的核心优化点。从安装边界来看，花鼓的总长度、两端法兰的间距，完全适配常规自行车前叉、后叉的开档尺寸，装车时不需要额外调整叉体间距，

　　轴身中部的光滑圆柱面也预留了碟刹座、飞轮塔基的安装空间，不管是圈刹轮组还是碟刹轮组，都可以在该基础结构上拓展对应安装位。建模时对法兰盘上的每一个安装孔都做了沉孔处理，辐条帽装入后可以完全贴合孔底，不会出现辐条帽突出法兰端面摩擦车架的问题，孔口的倒角也能避免辐条弯折处出现应力切口，延长辐条的使用寿命。实际测试验证中，该结构的轴身抗扭强度可以满足日常通勤、轻度越野的载荷要求，变径轴身的重量比等直径直轴结构降低约18%，同时不会牺牲结构刚性，辐条孔的位置度公差控制在0.1mm以内，编圈时可以快速调整轮组正圆度，减少校圈的工时消耗。对于结构设计从业者来说，这类看似简单的回转类零件，核心难点在于平衡重量、刚性、安装兼容性三者的关系，

　　不能盲目追求轻量化削减受力区域的壁厚，也不能为了刚性过度增加材料导致轮组过重，建模时需要先梳理清楚载荷传递路径，把材料集中在扭矩传导、辐条拉力承载的核心区域，非受力区域做轻量化挖空或者减径处理，同时所有安装尺寸必须匹配行业通用的配件规格，避免出现设计完成后无法采购标准配件装配的问题。另外，法兰盘的厚度也经过匹配计算，过薄会导致辐条拉力作用下法兰变形，过厚则会增加不必要的重量，本次建模的法兰厚度对应常规不锈钢、铝合金材质的加工特性，采用机加工工艺时可以一次装夹完成两端法兰、轴身、轴承位的加工，减少装夹次数带来的形位公差误差，保证两端轴承位的同轴度，避免轮组转动时出现卡顿、阻力过大的问题。
