镀铬碳钢小型手动夹紧工装结构

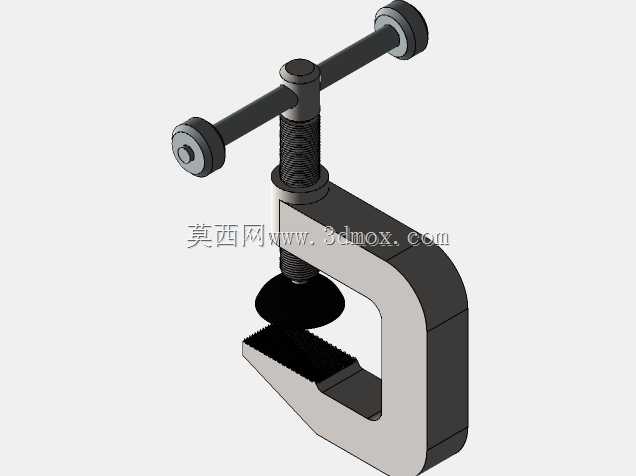

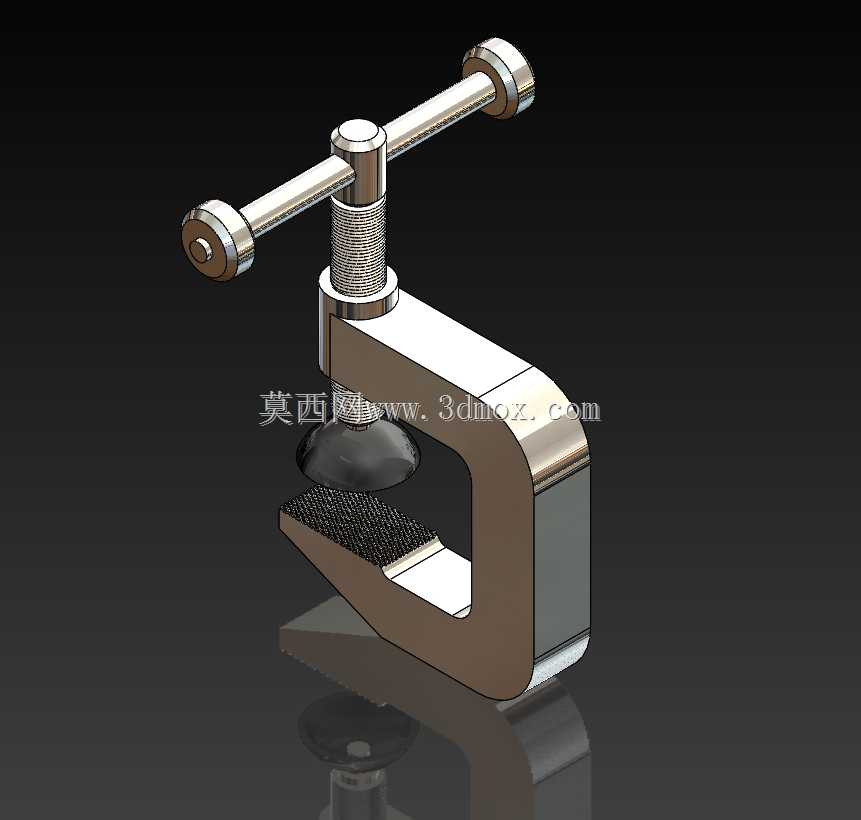

　　日常家用维修、小型工件加工作业中，经常会遇到需要临时固定工件的场景，比如粘接小零件、对小型金属件进行打磨修边、给木质小构件做钻孔定位，或是维修家电时固定零散的小部件，这时候大型台钳往往受限于安装位置无法灵活使用，而手持固定又容易出现工件偏移、操作安全隐患，这款小型手动夹钳就是针对这类零散小空间紧固需求设计的。从结构设计来看，整体采用C型开口框架作为主体承载结构，这种结构的优势在于开口方向无遮挡，工件可以从侧面直接推入夹持位，不需要从端部穿入，适配更多不规则外形的小型工件，框架主体采用碳钢材质整体加工，保证夹持受力时框架不会出现过量形变，表面镀铬处理一方面是为了隔绝碳钢基材与空气、水汽的接触，避免长期存放或在潮湿环境使用时出现锈蚀，

　　另一方面镀铬层表面硬度较高，日常使用中磕碰、摩擦不容易留下划痕，能长期保持外观整洁，也减少毛刺划伤操作人员的概率。夹持端的设计做了差异化处理，下方固定夹持面加工有细密的网纹滚花，用来增大与工件接触面的摩擦力，避免夹持过程中工件受外力出现滑动移位，上方活动压头采用圆弧面设计，接触工件时可以自动适配工件表面的微小角度偏差，不会因为工件表面不平整出现点接触压痕，同时压头与螺杆之间采用活动连接结构，转动螺杆进给时压头不会随螺杆同步转动，避免压头旋转摩擦刮花工件表面。驱动部分采用T型转动手柄，相比直柄手柄，T型结构可以在施加相同握持力的情况下获得更大的拧紧力矩，不需要借助额外工具就能提供足够的夹紧力，手柄两端做了圆滑倒钝处理，

　　长时间握持施力也不会硌手，螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，长期反复松紧也不容易出现滑牙问题，同时螺纹副的自锁性能更好，夹紧后不会因为工件的振动反力出现自行松脱的情况。从安装与使用边界来看，这款夹钳不需要额外固定安装，整体重量控制在单手可轻松握持的范围，可以随意移动到需要作业的位置，C型开口的深度与开口高度适配家庭维修、手工制作场景中绝大多数小型工件的尺寸，既可以夹持厚度较薄的金属片、电路板，也可以夹持一定厚度的木质块、塑料件，夹持力可以通过手柄的拧紧程度灵活调整，针对易碎的塑料件、玻璃件可以适当减小拧紧力避免夹裂，针对需要承受较大打磨、钻孔力的金属件可以加大拧紧力矩保证夹持稳固。

　　实际使用场景中，除了家庭日常维修，也可以用于小型加工门店的临时工件固定、学生金工实习的小型工件装夹、模型制作过程中的零件粘接固定，甚至户外作业时临时固定小型构件也能使用，因为没有复杂的液压、气动结构，整体可靠性很高，不需要额外维护，只要定期在螺纹部分涂抹少量润滑脂保证转动顺畅，就能长期稳定使用。设计过程中也充分考虑了操作的安全性，所有外露的棱边都做了倒角处理，没有尖锐的毛刺，螺杆伸出部分的长度做了限制，最大开口状态下螺杆也不会从框架中脱出，避免操作不当导致零件散落丢失，压头的活动间隙控制在合理范围，不会出现过大的晃动影响夹持精度，整体结构没有易损的小零件，正常使用情况下很少出现故障。
