公共社区双站位伸腿健身器械结构设计

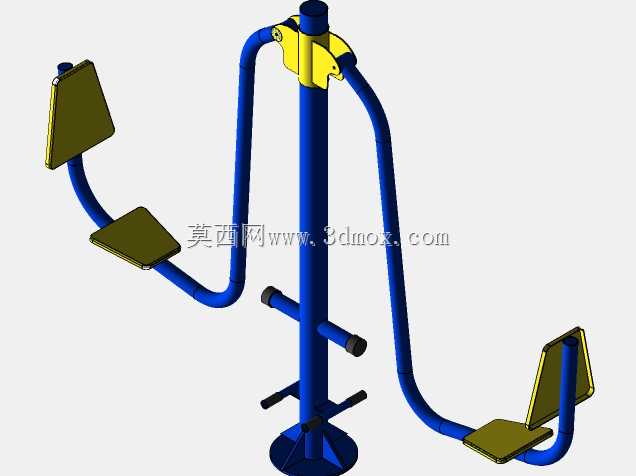

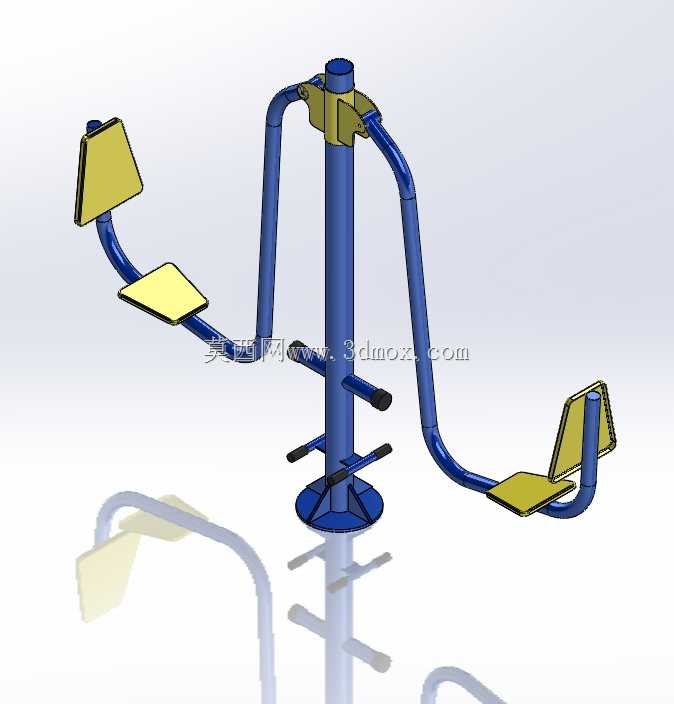

　　这款双站位伸腿训练器械，主要面向城市公共休闲区域、社区活动广场、街边健身点这类户外公共场景布设，核心作用是为普通民众提供零门槛的下肢力量训练条件，不需要专业健身指导，普通人也能快速上手完成股四头肌、髋部肌群的基础力量练习，适配全年龄段日常轻量锻炼需求，尤其适合周末闲暇时的碎片化健身活动。从结构设计逻辑来看，整机采用单根主立柱作为核心承载构件，所有受力分支结构都围绕主立柱对称布设，这种布局最大的优势是能将两个训练工位的载荷直接传导至主立柱，再通过底部的安装法兰传递到硬化地面基础，大幅降低单侧受力带来的倾覆力矩，不需要额外加装配重块来平衡设备，既压缩了整体占地范围，也减少了安装时的基础施工量。主立柱采用圆管截面设计，相比方管截面，圆管在各个方向的抗弯截面模量更均匀，能更好应对户外使用时来自不同方向的突发载荷，比如使用者倚靠、侧向推拉设备时的受力，立柱顶部设置的分叉连接座采用一体铸造成型结构，避免了多件焊接带来的应力集中问题，连接座上预留的安装孔位可以直接固定两侧的弯管扶手，装配时不需要现场配焊，降低了现场安装的难度。两侧的训练臂采用大曲率弯管成型，扶手段的高度经过人体工学校核，适配150cm到190cm身高区间的使用者抓握，训练臂末端设置的靠背与踏板，分别采用带圆角的平板结构，边缘做全包覆处理，避免户外使用时的磕碰划伤风险；踏板表面做了防滑纹理设计，即使在雨天表面沾水的情况下，也能保证使用者脚部放置的稳定性，靠背的倾斜角度经过反复调整，

　　训练时使用者的躯干可以保持稳定姿态，不会因为发力出现身体后仰滑脱的问题。整机的安装边界控制十分紧凑，主立柱底部的安装法兰为圆形结构，直径控制在合理范围，安装时只需要在硬化地面打四个膨胀螺栓孔即可完成固定，不需要浇筑大面积混凝土基础；两个工位呈对称分布，设备整体占地投影为近似矩形，布设时只需要预留前后各半米的活动空间、左右各一米的操作空间，就能满足两个人同时使用的需求，不会出现相邻健身器材的干涉问题。从功能特性来看，这款器械属于自重式训练设备，不需要额外配置配重块，使用者通过自身腿部发力推动摆臂完成伸腿动作，摆臂的转动阻尼经过调校，既不会因为太顺滑导致发力失控，也不会因为阻尼过大增加训练门槛，摆臂的转动关节处设置了免维护的滑动轴承，

　　户外长期使用不需要频繁加注润滑脂，能降低后期运维的工作量。设计过程中充分考虑了户外使用的耐候性需求，所有金属构件都做了多层表面处理，底层做防锈磷化，中层做环氧底漆，外层做彩色粉末喷涂，不同功能区域采用差异化配色，比如踏板、靠背采用醒目的浅黄色，主结构采用深蓝色，既方便使用者快速识别操作区域，也能在户外环境下长期保持漆面完整，不容易出现掉漆锈蚀的问题。设备的所有连接螺栓都采用防盗防松结构，外露的螺栓端都加装了防护盖帽，既避免螺栓锈蚀后难以拆卸维护，也能防止无关人员随意拆卸构件带来的安全隐患。在结构强度校核阶段，针对每个工位150kg的额定载荷做了有限元分析，主立柱、弯管臂、连接座的最大应力都远低于材料的屈服强度，

　　即使出现使用者瞬间发力、轻微冲击载荷的情况，结构也不会出现塑性变形，转动关节的疲劳寿命满足户外十年以上的使用要求。不同于健身房内的商用伸腿器械，这款设备没有复杂的配重调节、座椅调节结构，所有结构都做了极简设计，减少了易损件的数量，非常适合公共区域无人值守的使用场景，不需要专人日常调试维护，只需要定期检查螺栓紧固情况即可正常使用。两个工位的训练动作互不干扰，即使两个人同时训练，各自的摆臂运动轨迹也不会出现干涉，设备中间主立柱上还预留了小尺寸的脚踏凸台，方便使用者短暂放置随身物品，或者做简单的单腿支撑辅助动作。踏板的尺寸经过优化，足够放置不同尺码的脚部，不管是脚码较小的青少年还是脚码较大的成年男性，都能稳定将脚放在踏板上完成动作，靠背的面积足够支撑整个下背部，训练时不会出现局部压强过大导致的不适感。
