手动两爪滚珠轴承拆卸拉马结构

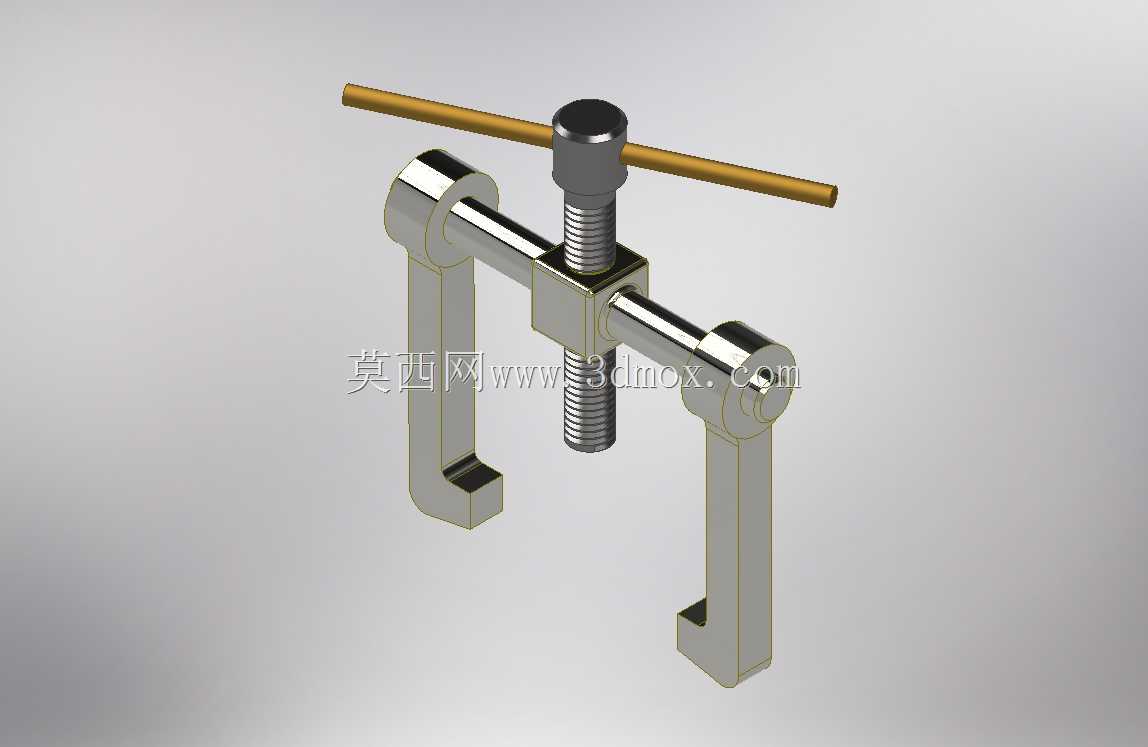

　　在设备运维、机械装配的现场场景里，这类两爪式拆卸工具是机修工位上出镜率极高的工装，核心用途是完成过盈配合装配的滚珠轴承、轴套、皮带轮、联轴器等零件的无损拆卸作业，避免硬敲硬撬造成轴颈拉伤、零件崩裂的问题。从结构设计逻辑来看，整体采用对称式两爪布局，相比三爪拉马，它对拆卸空间的适配性更强，遇到轴端周边有凸起、安装空间狭窄的工况，两爪的结构可以避开干涉位置，勾住待拆零件的端面或内圈台阶，适配更多非规则安装位的拆卸需求。

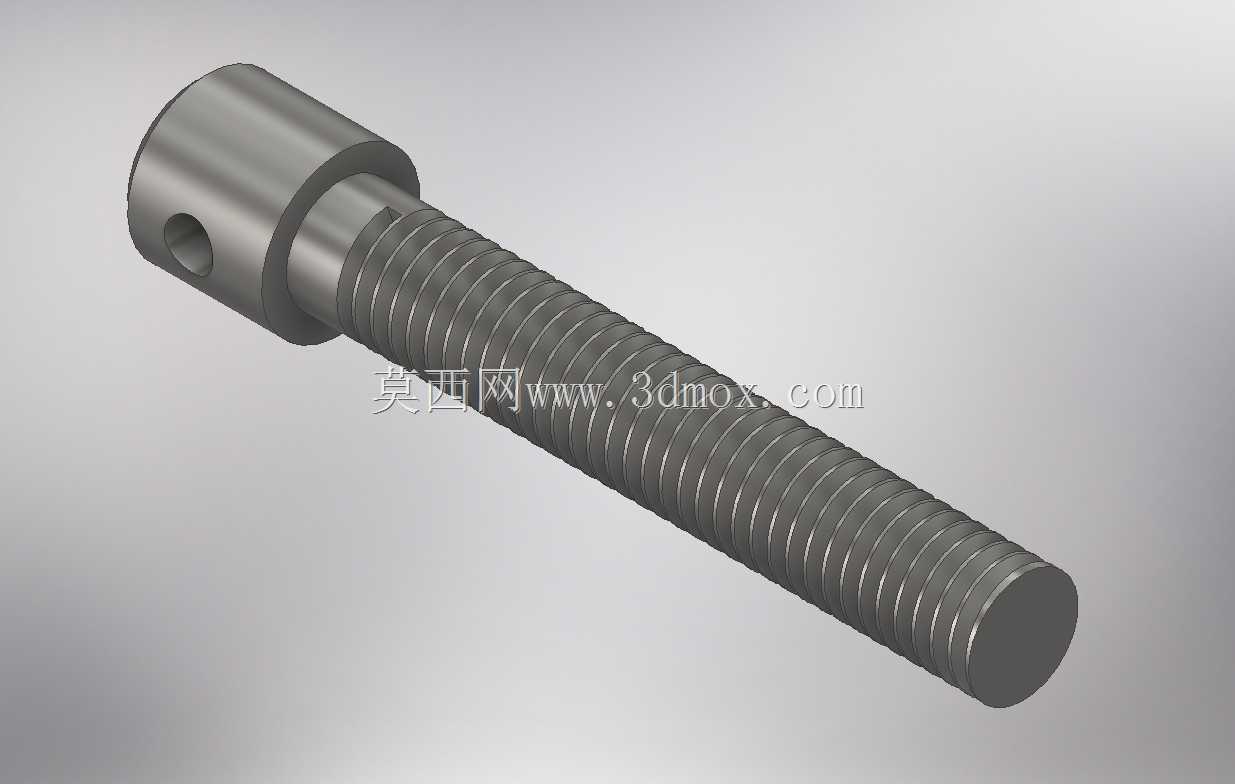

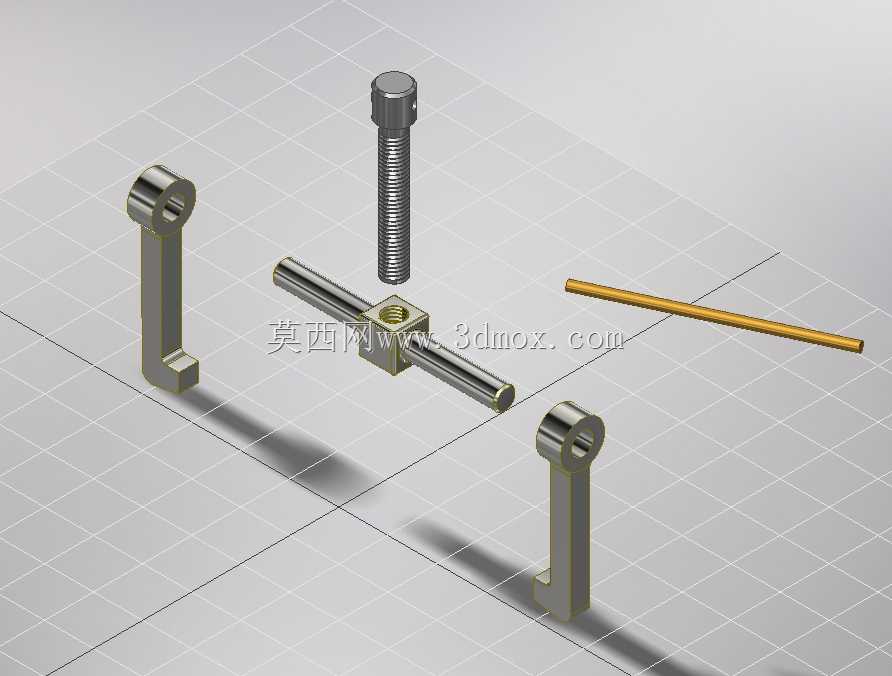

　　核心施力部件采用梯形传动丝杠，梯形螺纹的自锁性能好，施力过程中不会出现滑牙回退的问题，丝杠顶端设计了穿杆孔，配套的加力杆可以根据拆卸所需的力矩大小更换长度，遇到过盈量较大的配合件，换用更长的加力杆就能放大输入扭矩，转化为更大的轴向顶推力，不需要额外搭配液压动力源，纯手动操作的模式也让它在无气源、无电源的野外检修、户外设备抢修场景下完全不受限制。两个勾爪通过圆柱销与中部的滑动横梁铰接，勾爪可以绕销轴小角度摆动，自动适配待拆零件的外径尺寸，勾爪的勾头位置做了加厚处理，受力截面经过校核，在承受最大顶推力时不会出现勾头变形、断裂的问题，勾头的内侧做了直角卡位设计，勾住零件端面时不会出现滑脱，施力过程中受力点始终保持在零件的受力端面上，不会蹭伤零件的配合面。

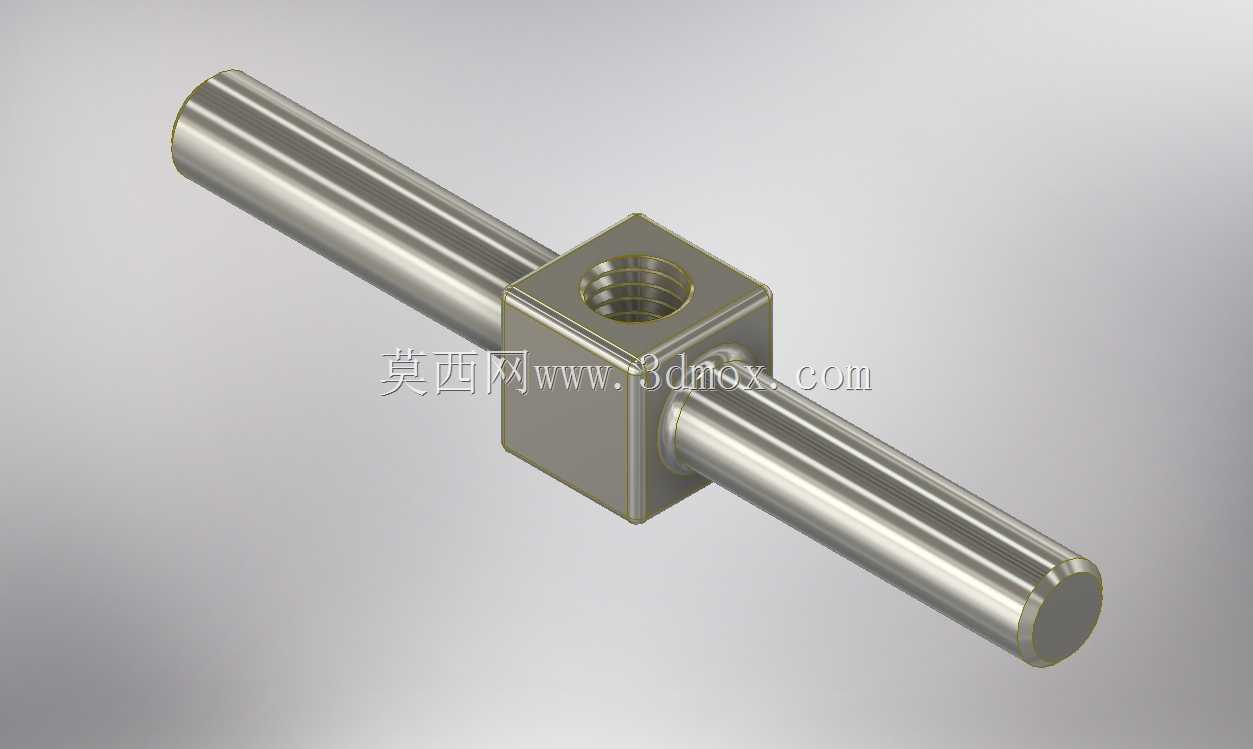

　　中部的横梁与丝杠采用螺纹配合，横梁上开有两个对称的导向槽，两个勾爪的上端可以沿着导向槽滑动，调整两爪之间的开档距离，适配不同外径尺寸的待拆零件，从常见的微型深沟球轴承到中等尺寸的传动轴承都能覆盖，调整到位后依靠铰接的摩擦力与丝杠的顶紧力就能固定爪位，不需要额外的锁止零件，结构简单可靠，日常维护只需要定期在螺纹位置涂抹润滑脂，就能保证丝杠转动顺畅，不会出现卡滞。

　　从安装边界与尺寸适配来看，这类手动拉马的顶伸行程覆盖常规轴承的装配过盈长度，作业时只需要将丝杠顶端对准轴端的中心孔，保证丝杠轴线与轴的轴线重合，调整两爪勾住待拆零件的背面，缓慢转动加力杆带动丝杠进给，就能将零件从轴上平稳顶出，整个施力过程是轴向匀速受力，不会对轴的同轴度造成影响，也不会让待拆零件出现偏载断裂的问题。相比液压拉马，它的整体重量更轻，携带方便，日常放在机修工具柜里不占空间，遇到小零件拆卸作业时，不需要搬运重型液压工具，拿取就能作业，作业效率更高。

　　在设计细节上，丝杠的顶头做了圆弧过渡处理，顶在轴端中心孔时不会把中心孔顶坏，保证后续轴类零件二次装夹时的定位基准不受损伤；勾爪的外侧做了倒角处理，伸入狭窄空间时不会被周边的零件卡滞，也不会刮伤周边的其他零部件。整体结构没有易损的复杂零件，所有部件都是金属切削加工而成，受力件都经过调质处理，强度足够应对日常检修中的大部分拆卸需求，不管是生产线设备的日常维护，还是机加工车间的零件拆装，或是农机、汽修场景下的零件拆卸作业，这类工具都能稳定发挥作用，是手动拆卸工装里实用性极强的结构方案。
