乘用车辆子午线轮胎结构设计

　　日常做底盘行走系统匹配时，轮胎是绕不开的核心部件，它不只是承接车身载荷的载体，还要直接传递驱动力、制动力，缓冲路面传来的颠簸冲击，和整车的操控稳定性、行驶平顺性、NVH表现直接挂钩。这次做的这款轮胎结构，是针对普通家用乘用车辆设计的民用街胎，适配多数紧凑级、中型家用轿车的常规铺装路面行驶场景，日常通勤、高速巡航、轻度非铺装路面通行都能覆盖。

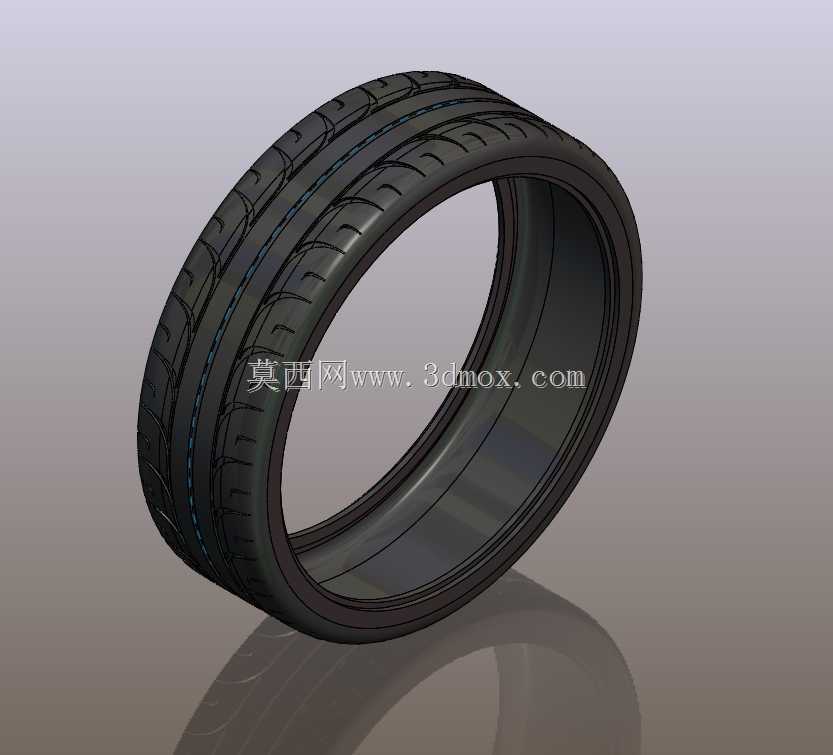

　　建模的时候最先考虑的是胎面花纹的排布，毕竟花纹直接决定抓地表现和排水性能。胎面设置了三条纵向主排水槽，槽深和槽宽按照常规民用胎的使用边界设定，雨天行驶时能快速把胎面和路面之间的积水顺着纵向槽导出，避免高速行驶时出现水滑现象。横向的花纹块做了变节距设计，相邻花纹块的间距不是统一数值，这样能打乱轮胎滚动时花纹块敲击路面产生的噪声频率，避免出现单一频率的共振轰鸣，提升高速行驶时的车内静谧性。胎肩位置的花纹块做了加厚处理，转向时胎肩是主要的接地承压区域，加厚的结构能提升过弯时的侧向支撑力，减少胎侧的形变幅度，避免激烈转向时胎壁过度弯折出现脱层风险。

　　胎体结构的建模是重点，帘布层的排布角度参考了常规子午线轮胎的设计逻辑，帘线方向和轮胎横断面保持接近90度的夹角，这样能让胎面的接地面积更均匀，滚动时的形变更小，降低滚动阻力，对日常行驶的燃油经济性有正向帮助。胎圈部分做了刚性加强结构，内置的钢丝圈结构能保证轮胎和轮辋装配之后的贴合紧密度，车辆急加速、急制动时不会出现轮胎和轮辋之间的相对滑转，避免动平衡失效。胎侧的厚度做了梯度设计，靠近胎圈的位置厚度更大，提升轮辋边缘位置的抗冲击能力，日常上路肩、压到路面碎石的时候不容易出现鼓包；靠近胎肩的位置厚度适当减薄，能更好地过滤路面传来的细碎振动，提升乘坐的舒适感。

　　做装配边界匹配的时候，这款轮胎的内径适配常规16-18英寸的家用车轮辋，断面宽度覆盖205-245mm的常用规格，扁平比设定在55-65区间，兼顾舒适和操控。建模时特意预留了轮胎的动平衡配重安装位置，胎圈内侧的贴合面严格按照轮辋的密封面尺寸做公差匹配，保证充气之后的密封性能，不会出现慢漏气的问题。胎面的花纹沟深度按照新胎8mm的常规值设定，磨损标记位置凸起1.6mm，和法规要求的磨损极限对齐，方便后续使用时判断更换周期。

　　实际工程应用里，轮胎建模不能只做外观曲面，还要考虑后续做有限元分析的结构合理性，比如胎面和胎侧的过渡圆角不能出现应力集中的锐角，帘布层和橡胶层的结合面要做连续曲面过渡，避免仿真计算时出现网格畸变。之前做项目时遇到过只做外观胎面、忽略内部胎体层级的模型，导入仿真软件之后根本没法计算接地比压、滚动阻力这些核心参数，这次建模时把胎面胶、帘布层、带束层、胎圈钢丝圈的结构都做了分层处理，后续不管是做装配干涉检查，还是做行驶动力学仿真，都能直接调用，不需要再二次补做结构。

　　另外建模时也考虑了轮胎的形变特性，正常充气压力下胎面的接地印痕是接近矩形的形状，接地长度和宽度的比例控制在合理区间，避免出现胎面中间过度磨损或者两边偏磨的问题。胎侧的形变预留量按照额定载荷下15%的下沉量设定，过减速带或者坑洼路面时，胎侧的形变不会超过橡胶材料的疲劳极限，延长轮胎的使用寿命。日常做整车总布置的时候，还要考虑轮胎跳动时的包络空间，这款轮胎在最大转向角、最大跳动量的工况下，和轮拱内衬、悬架摆臂、减震器之间都预留了足够的安全间隙，不会出现运动干涉。
