大面域补光监控LED照明装置结构

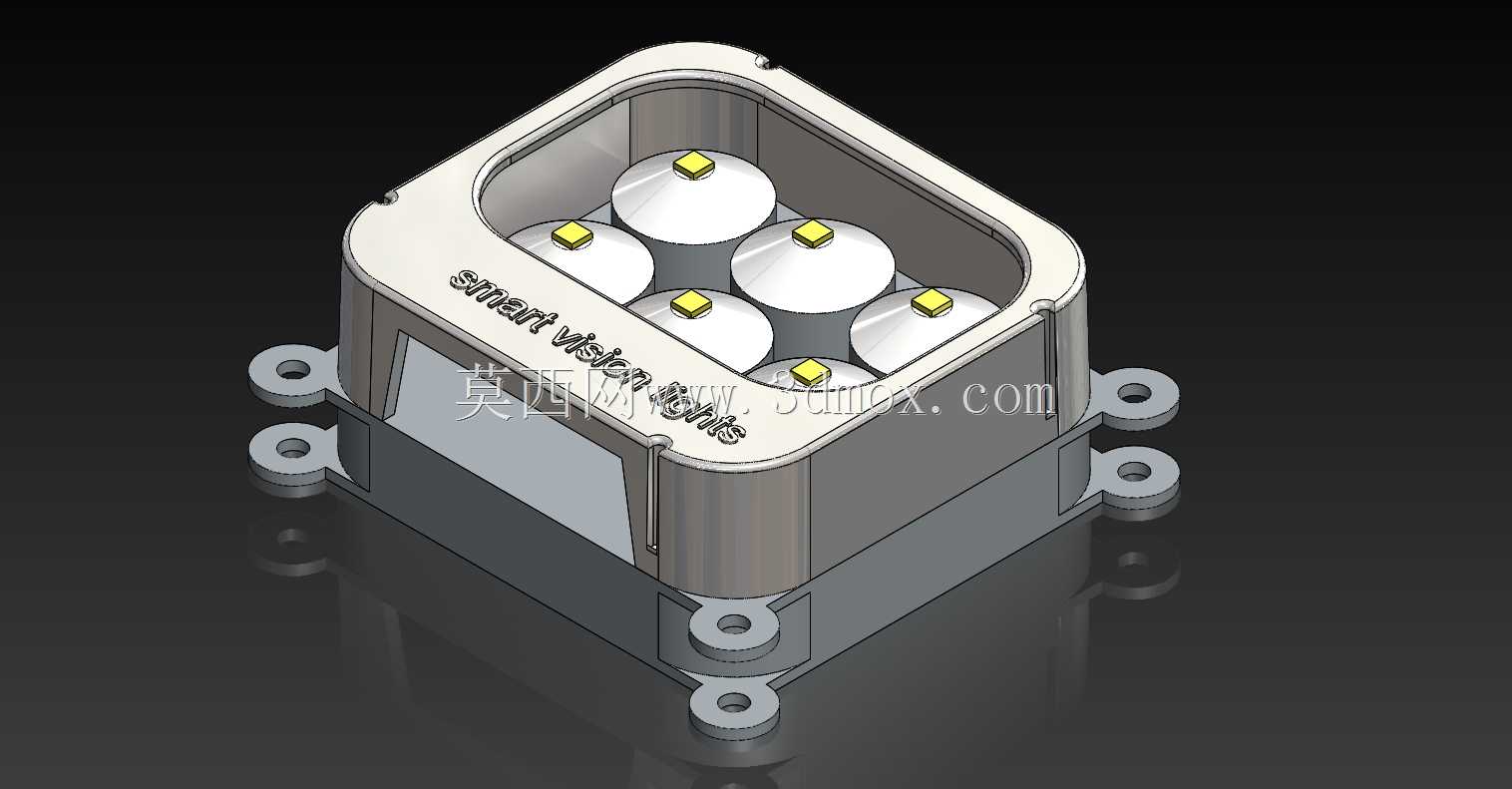

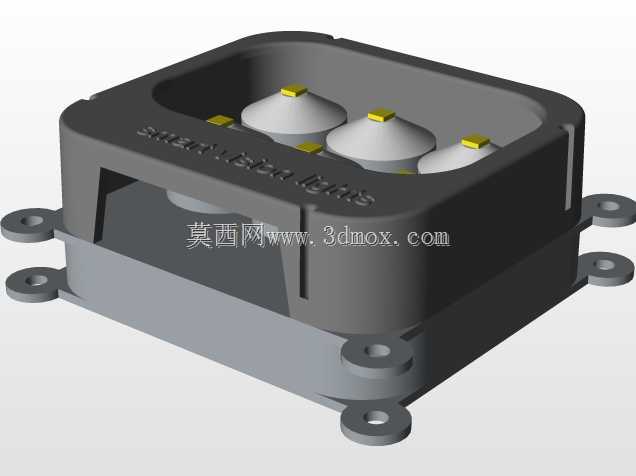

　　这款照明装置的设计初衷，是解决户外开阔场景下监控系统夜间成像照度不足的痛点，在实际项目落地中，常被部署在人行步道两侧、农田周界、厂区无照明死角区域，搭配枪机或球型监控摄像头使用，为夜间视频采集提供均匀的漫射补光，避免传统点光源补光带来的局部过曝、暗部细节丢失问题。从结构设计逻辑来看，整体采用带安装耳的方型壳体布局，壳体侧壁预留的六个带通孔安装耳，是整个装置的安装边界核心，每个安装耳的通孔尺寸适配常规M6膨胀螺栓或不锈钢自攻螺丝，安装耳与壳体主体之间做了加厚过渡筋，避免户外长期受风力载荷、温度交变应力出现安装位断裂的问题，安装时六个点位呈对称分布，可直接固定在水泥立杆侧壁、墙面挑檐或者农田监控杆的横臂上，不需要额外定制转接支架，

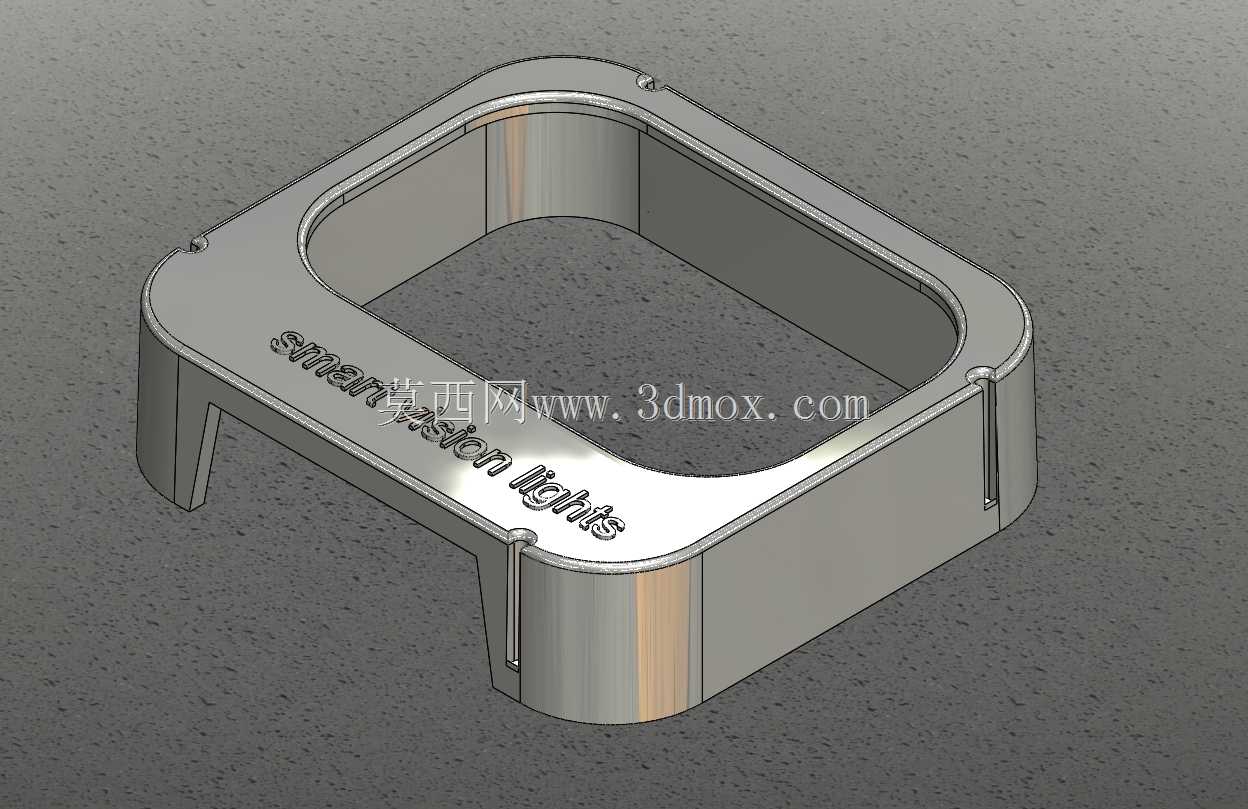

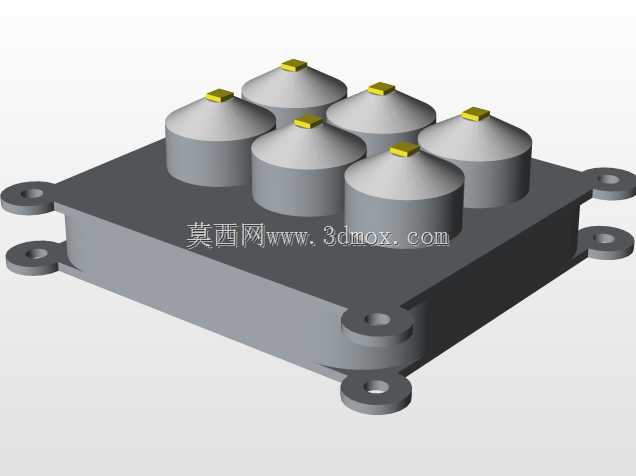

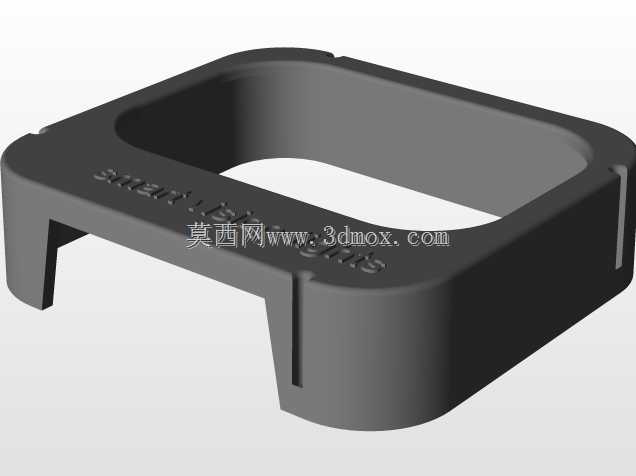

　　适配现有绝大多数监控点位的安装孔位规范。壳体内部的腔体设计，围绕六颗LED光学模组的排布做了针对性优化，六颗灯珠呈两排三列的矩阵式排布，每颗灯珠独立配置光学透镜，透镜的出光角度经过配光计算，最终叠加形成的矩形照明光斑，刚好覆盖监控摄像头的常规视场角范围，不会出现光效浪费到监控视场外的情况，同时相邻透镜的出光区域做了15%的重叠设计，消除光斑拼接的暗带，保证整个监控画面内的照度差控制在合理区间，满足人脸识别、移动物体抓拍的照度要求。壳体上盖与下座的配合面采用止口结构设计，配合内置的密封胶条，可以达到IP65级别的防护能力，应对户外雨天淋水、扬尘侵入的使用环境，上盖的开窗区域采用高透PC材质，表面做了硬化防紫外线处理，

　　避免长期户外使用出现透光率下降、黄变的问题。装置侧面预留的接线腔体，可直接接入监控系统的DC12V或AC24V供电回路，不需要额外布设供电线路，接线位置同样做了防水格兰头结构，避免线缆引入处出现渗水问题。从结构强度设计来看，壳体主体采用压铸铝合金材质，壁厚控制在2.5mm，既保证整体结构的抗冲击能力，又能通过铝合金壳体本身的导热性能，将LED灯珠工作产生的热量传导到整个壳体表面散出，不需要额外加装散热鳍片，控制整体体积与重量，整套装置的外轮廓尺寸控制在120mm见方，突出安装面的高度不超过80mm，不会在监控画面中形成遮挡，也降低了户外风阻对安装稳定性的影响。在实际选型适配中，这款装置可以根据不同监控场景的照度需求，

　　调整灯珠的功率配置，结构本身不需要做改动，只需要更换对应功率的LED模组与驱动板即可，壳体内部预留的驱动板安装位，可适配恒流驱动模块的安装尺寸，驱动板与壳体之间预留绝缘间隙，避免出现导电短路的风险。整套结构的装配逻辑采用螺丝紧固方式，没有采用卡扣等易老化的连接结构，后期维护时只需要拆开上盖的固定螺丝，即可更换内部的灯珠模组或者驱动板，不需要整体拆卸装置，降低户外运维的工作量。
