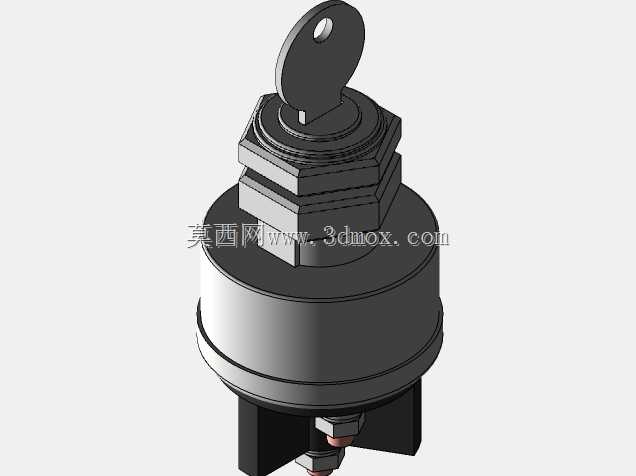

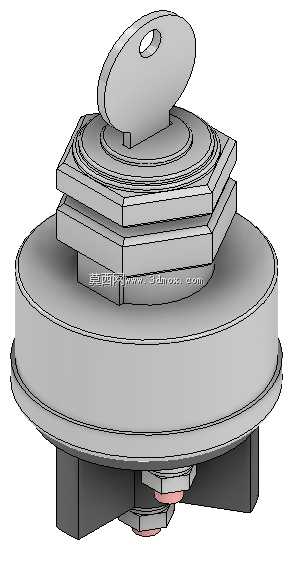

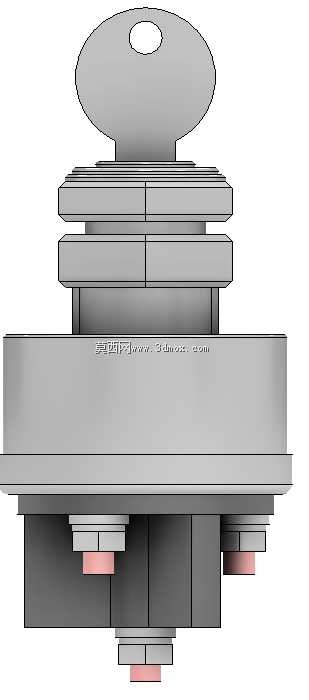

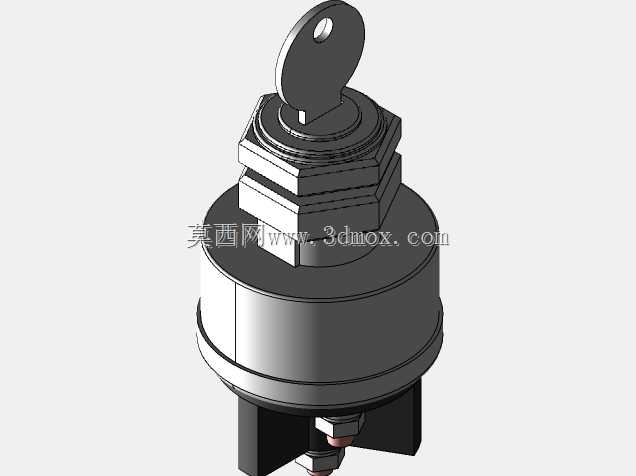

带钥匙旋钮式电源点火起动锁具结构

　　这款带钥匙的旋钮式锁具，核心应用场景覆盖小型内燃动力设备、工业控制柜、特种作业车辆的起动与电源通断控制环节，在工程现场实际使用中，这类锁具需要兼顾操作便利性、防误触可靠性以及安装适配性，是动力设备控制系统里的基础安全部件。从实际功能来看，该锁具通过钥匙插入后旋转的动作，实现多档位电路切换，通常对应电源断开、附属设备通电、起动点火三个核心档位，部分适配场景下还会拓展ACC附件供电档位，旋转到点火档位时会触发起动继电器接通，带动起动机工作完成动力设备起动，松手后旋钮会自动回弹到通电档位，避免起动机长时间通电打齿损坏，这一复位结构在内部通过弹簧与凸轮限位配合实现，是这类起动锁的核心功能结构。设计思路上，整体采用分层堆叠式结构，

　　最上方的钥匙握持部分做了圆弧过渡与挂孔设计，既方便操作人员插拔旋转施力，也可在设备长期停用后拔出钥匙，通过挂孔串接在钥匙串上避免遗失，同时非授权人员无法随意操作设备，满足工业场景的安全管理要求。中间的锁紧固定部分采用六角螺母配合螺纹柱的结构，适配面板开孔安装的场景，安装时从面板正面插入锁体，背面通过六角螺母拧紧固定，可适配不同厚度的设备面板，安装边界上，锁体正面突出面板的高度控制在合理范围，避免现场作业时被异物磕碰误触发，背面的接线端采用插片式接线结构，接线柱做了防呆错位设计，避免安装时接错档位线路，两个对称分布的固定支脚卡在面板背面，分担螺母的锁紧力，避免长期使用后锁体转动移位。锁体下部的接触组件采用耐磨铜质触点，

　　配合绝缘基座固定，每一次钥匙旋转带动内部动触片转动，与对应档位的静触点接通，触点接触压力通过内部弹片保证，在设备存在振动的工况下也不会出现接触不良的问题，外壳采用阻燃工程塑料材质，兼顾绝缘性能与抗冲击能力，可在-30℃到80℃的常规工业环境温度下稳定工作，不会因为低温脆裂或者高温变形导致卡滞。实际选型适配时，需要注意面板开孔直径与锁体螺纹柱的匹配度，这款锁的螺纹柱直径适配行业通用的19mm标准安装孔，不需要额外定制开孔，替换现有设备上的同规格锁具时可以直接互换，不需要改动面板结构。钥匙的齿形与锁芯弹子做了差异化匹配，同批次锁具可根据需求做通开或者异开配置，通开款适合同一台设备上多把锁需要统一钥匙管理的场景，

　　异开款则适合单台设备独立授权的使用场景。在结构细节上，钥匙插入锁芯后有明显的到位手感，旋转档位时每一档都有清晰的档位顿挫感，操作人员不需要目视观察，仅凭手部触感就能判断是否切换到目标档位，适合光线不足的野外作业场景操作。锁体与面板接触的位置加装了橡胶密封垫圈，安装拧紧后可以阻挡灰尘、飞溅的水汽进入锁体内部，适配户外作业设备的防护需求，达到基础的IP54防护等级，可应对日常的雨淋与扬尘环境，不会因为异物进入导致锁芯卡滞或者触点短路。内部的旋转凸轮结构做了耐磨处理，长期反复旋转操作不会出现过度磨损导致档位错位，正常使用工况下可承受超过万次的旋转操作寿命，满足设备全生命周期的使用需求，不需要频繁更换锁具。接线端的插片采用标准6.3mm规格，与行业通用的线束接插件直接匹配，不需要额外压接特殊端子，现场布线装配效率更高，背面的固定支脚间距经过优化，不会与面板背面的其他线束、元器件产生干涉，安装后整体结构紧凑，占用柜内空间小，适合内部空间局促的小型控制柜、小型动力设备使用。
