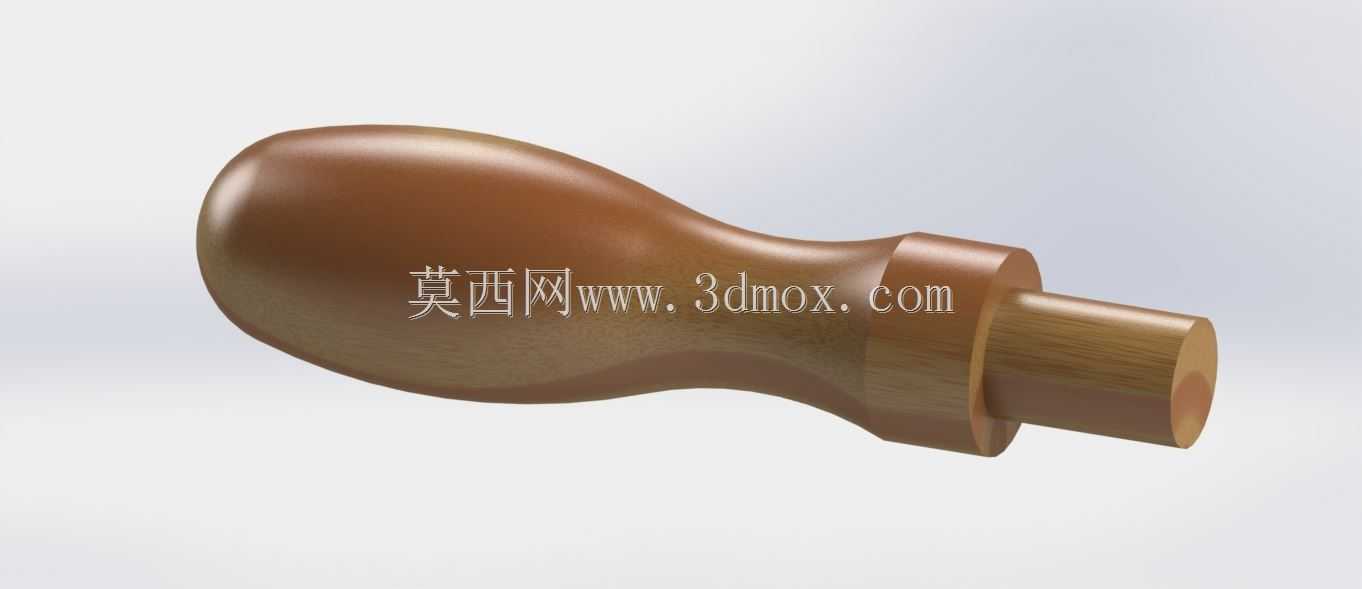

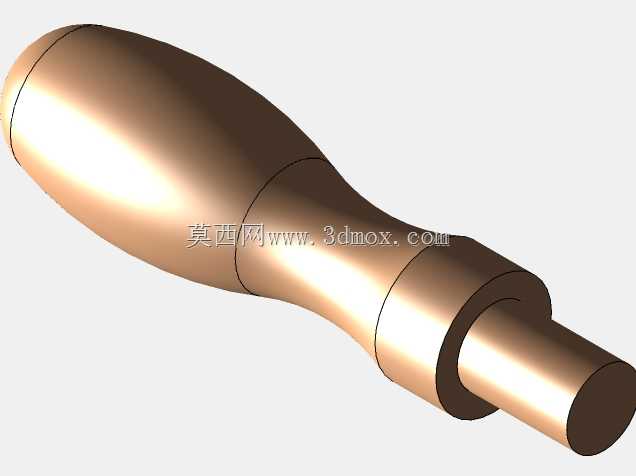

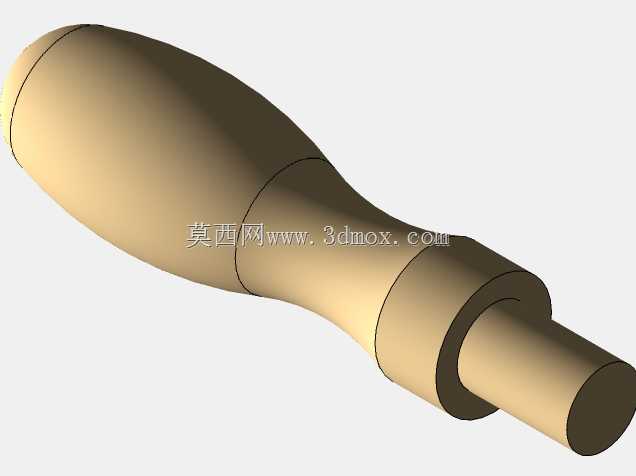

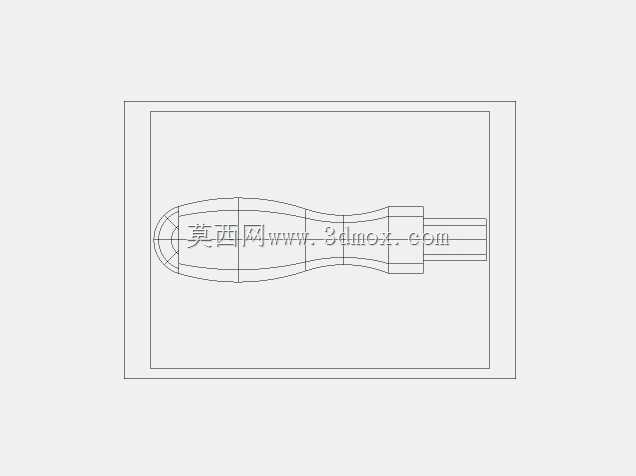

木质手持操作手柄结构设计

　　这类握持式手柄常配套于各类手动五金工具、小型加工辅具、检测工装的操作端，是操作人员直接施力传递扭矩、按压行程的核心接触部件，在锉削、刮研、小型工件装夹锁紧、手动进给调节等作业场景中承担着力传导与操作舒适度保障的作用。从结构设计逻辑来看，整体采用流线型变径曲面造型，握持段的轮廓曲线完全贴合人手自然握持时的掌指贴合弧度，没有尖锐棱角与突变台阶，长时间施力操作时不会在掌心、指节处形成应力集中点，能有效降低连续作业的手部疲劳感。靠近安装端的位置设置了环形限位凸台，一方面可以在握持时阻挡手部向安装端滑移，避免操作过程中手部误触安装连接部位造成磕碰，另一方面也能在手柄压装到配套杆件时提供轴向定位基准，保证安装到位后手柄与杆件的同轴度，

　　避免使用过程中出现偏摆晃动感。安装连接段采用等直径圆柱结构，表面预留了足够的压装配合长度，可根据配套工具的杆径选择过盈压装、胶粘或者横向销钉固定的连接方式，适配不同载荷等级的使用需求：如果是用于锉刀、刮刀这类需要传递较大扭矩的工具，可在圆柱段加工横向销孔，配合销钉实现周向防转，避免手柄与杆件相对转动打滑；如果是用于小型调节旋钮、定位顶杆这类载荷较小的场景，直接过盈压装加环保木工胶粘接即可满足使用强度要求。从外形尺寸边界来看，握持段的最大直径适配成年男性手掌的平均握持围度，整体长度控制在单手握持的舒适区间，不会因为过长导致操作时力臂过大造成握持不稳，也不会因为过短导致掌部没有足够的贴合支撑面。

　　安装段的直径尺寸匹配常规手动工具的通用安装杆径范围，不需要对现有工具的连接端做额外改造就能直接适配替换，降低了配件更换的加工成本。木质材质的选用也充分考虑了手动操作的实际需求，相比金属手柄，木材的导热系数更低，在低温车间环境下操作不会因为手柄过冰造成手部不适，同时木材的表面摩擦系数适中，即便手部沾有少量切削液、金属碎屑，也能保持足够的握持摩擦力，不会轻易打滑。曲面过渡位置的圆角半径经过反复校核，所有外露边缘都做了倒钝处理，不会出现毛刺、锐边划伤手部的情况。在实际装配过程中，安装段的端面做了小角度倒角引导，压装时可以顺利对准工具杆的安装孔，不会因为端面直角切边造成孔口挤压崩裂，也能减少压装时的轴向阻力。

　　这类手柄的结构设计没有多余的装饰性特征，所有曲面造型、凸台结构、尺寸参数都围绕操作实用性展开，既满足了手动施力的强度要求，也兼顾了长时间操作的人机工程学需求，可广泛适配各类需要手持操作的手动工具、工装辅具，作为通用操作配件替换原有破损、老化的手柄部件，也可用于非标自制工装的操作端配套，不需要额外开模就能通过车削加工快速制作成型，加工工艺门槛低，普通车床即可完成全部外形加工，适合小批量定制加工场景使用。
