钢筋混凝土帆船配套伺服绞车结构设计

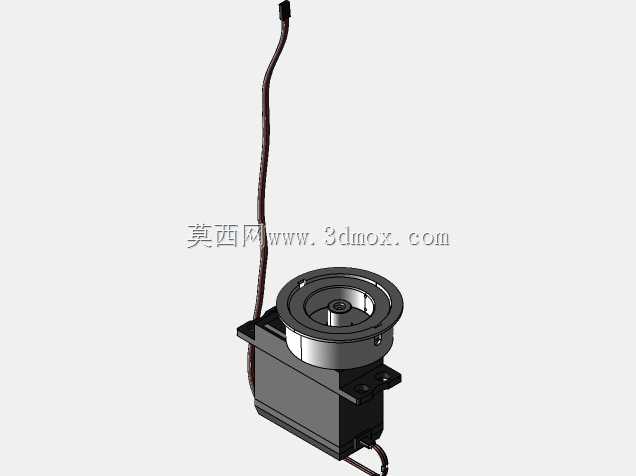

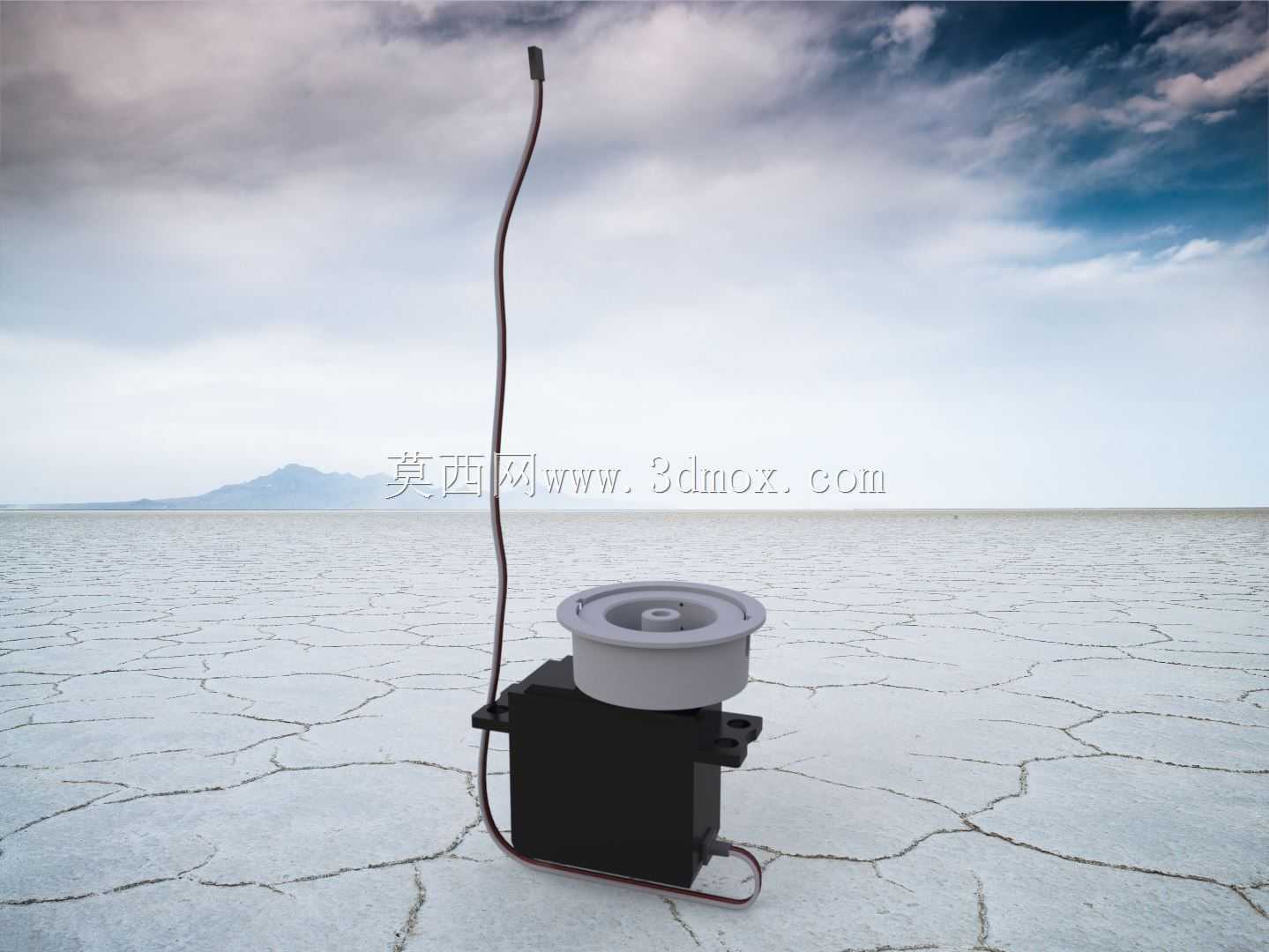

　　这款伺服绞车的结构设计，最初是针对钢筋混凝土材质的小型帆船帆装操控需求开发的，在实际船用场景里，这类绞车主要承担帆索的收放、张紧力调节功能，相比传统手动绞车，它可以通过舵机信号精准控制收放行程与输出扭矩，适配无人帆船、小型教学试验帆船的自动化操控需求，也可拓展用于小型水面作业平台的锚绳收放、轻型载荷牵引场景。从结构布局来看，整个部件采用驱动单元与卷筒集成式设计，下部的伺服驱动壳体为标准舵机安装尺寸，两侧预留的凸耳安装孔位可以直接固定在帆船甲板的预埋安装座上，不需要额外设计转接支架，安装时仅需保证卷筒轴线与绳索引出方向垂直，就能避免绳索偏磨卷筒挡边的问题。上部的卷筒采用带中心限位凸台的槽型结构，

　　卷筒侧壁高度刚好适配常用的2mm直径迪尼玛帆索，单层缠绕容量可以满足单根帆索全行程收放的长度需求，不会出现多层缠绕导致的绳索乱叠、张力突变问题；卷筒与伺服输出轴之间采用扁位配合传递扭矩，不需要额外的紧定螺钉，拆装维护时可以直接向上拔出卷筒，快速更换不同绳槽规格的卷筒来适配不同直径的作业绳索。设计过程中特意将驱动线缆从壳体侧下方引出，顺着安装座的走线槽布置到甲板下方的控制舱，避免外露线缆在帆船航行时被帆索勾挂、或是被海浪长期冲刷导致绝缘层老化，线缆预留的弯曲半径大于线缆直径的6倍，符合船用布线的最小弯曲半径要求，不会因为长期往复摆动出现线芯断裂的问题。在功能特性上，这款绞车的输出扭矩匹配小型帆船满帆时的帆索张力需求，

　　伺服驱动的位置控制精度可以达到1度以内，能够精准控制帆的张紧角度，在不同风速条件下维持最佳的帆面受风角度，相比传统的滑轮组手动调节方式，不需要船员在甲板上手动操作绞盘，大幅降低小型帆船航行时的人员操作强度，也能适配远程操控的无人帆船作业需求。安装边界方面，整个绞车的底座安装孔距采用标准微型舵机的通用孔位，对于现有小型帆船的改装场景，可以直接替换原有的手动绞盘或是同规格舵机驱动的收放机构，不需要对甲板安装结构做额外的打孔、切削加工；卷筒的顶部高度低于甲板上的帆索导向滑轮安装高度，绳索从卷筒引出后可以水平进入导向滑轮，不会出现过大的绳索倾角导致的摩擦阻力增大问题。结构细节上，卷筒与驱动壳体之间预留了0.5mm的轴向间隙，

　　避免航行过程中甲板变形、或是温度变化导致的结构形变让卷筒与壳体发生卡滞，即使在高湿度、高盐雾的水面作业环境下，间隙内填充的少量润滑脂也能隔绝水汽，保证转动部件的动作顺畅。这类集成式伺服绞车除了船用场景之外，也可以直接用于小型自动化设备的轻型绳索牵引、舞台布景的轻型吊点收放、教学实验平台的张力调节机构，只要安装空间与输出扭矩匹配，不需要做大幅的结构修改就能直接适配不同的使用场景，整个部件的所有棱角都做了R1以上的圆角处理，避免安装和操作过程中尖锐边角划伤操作人员或是绳索，也能减少应力集中，提升塑料结构件的抗冲击强度，在帆船遇到突发阵风、帆索张力瞬间增大的情况下，结构件不会因为应力集中出现开裂问题。
