带内螺纹孔花边形铝制调节旋钮结构

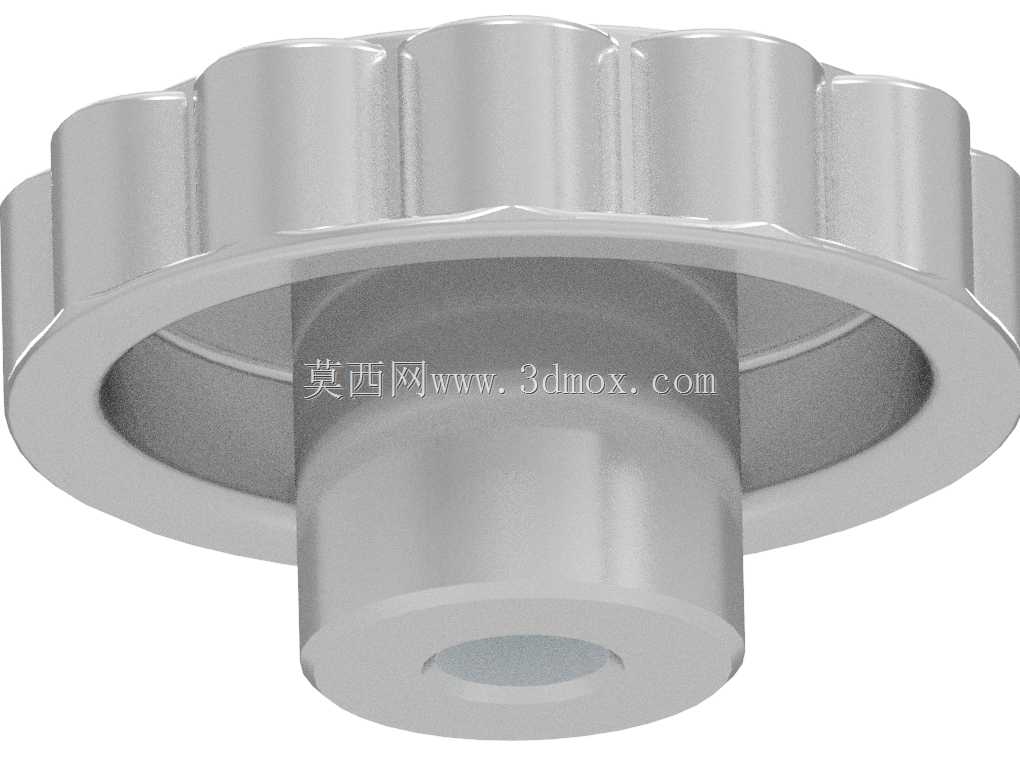

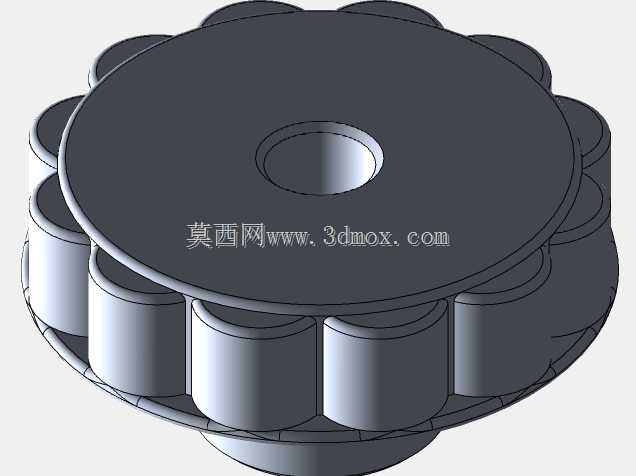

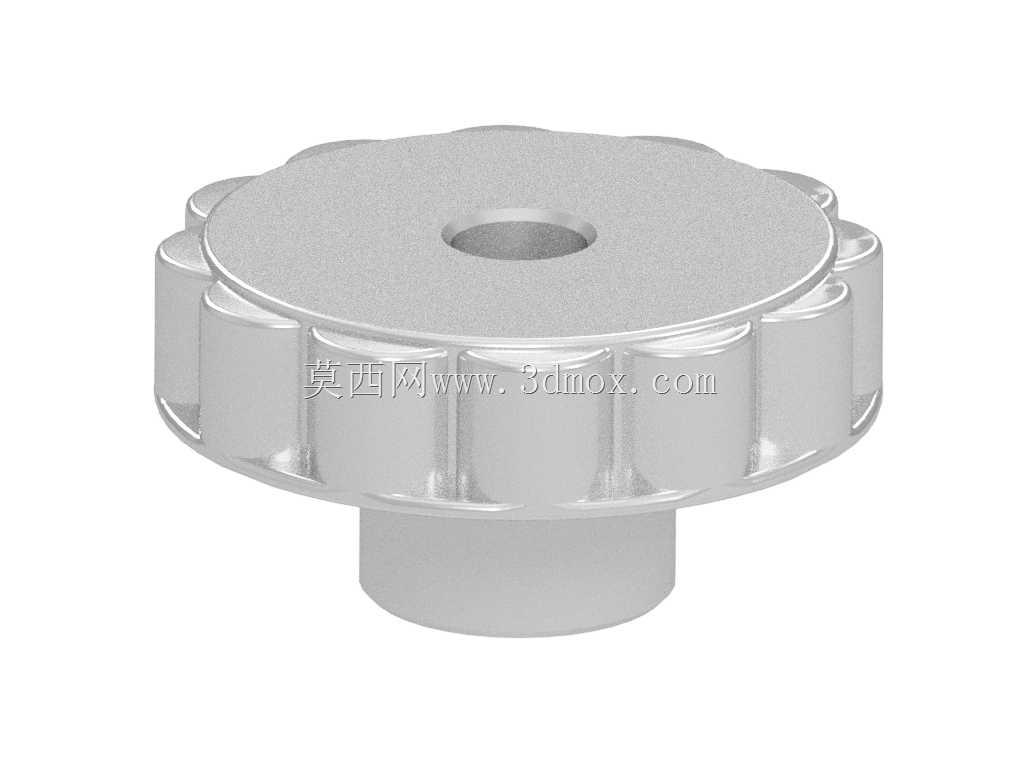

　　这款带内螺纹孔的花边形铝制零件，是手动调节类机构里的常用执行件，日常在流体管路调压、设备张紧度微调、工装夹具定位调节这类场景里出镜率极高，很多需要人工手动完成小扭矩锁紧、位移微调的工位，都会用到这类结构的零件。从结构设计逻辑来看，主体采用上下分段式柱体布局，上部是直径更大的操作段，下部是直径收窄的定位导向段，中心贯穿加工3/8规格的内螺纹孔，用来和配套的调节螺杆形成螺纹副配合，转动旋钮时就能通过螺纹传动带动螺杆轴向位移，实现对应的调节功能。上部操作段的外圆周做了均匀分布的内凹弧形齿槽，也就是视觉上的花边结构，这个设计不是单纯的外观造型，核心是为了增大手动操作时的接触摩擦力，即便操作人员手上沾有少量切削液、润滑油，

　　也能稳稳施力转动旋钮，不会出现打滑脱手的情况，同时这种均匀分布的齿槽也能在需要辅助工具加力时，给卡钳、扳手提供可靠的夹持位，应对需要稍大锁紧扭矩的工况。下部的导向柱段和上部操作段保持严格的同轴度设计，装配时这个柱段会插入对应安装座的导向孔内，给旋钮的转动提供径向约束，避免转动过程中出现偏摆，保证螺纹副的配合精度，减少螺纹的偏磨损耗，延长整套调节机构的使用寿命。从安装边界来看，上部操作段的外径是整个零件的最大轮廓尺寸，设计安装位时需要预留出足够的手部操作空间，周边不能有突出的结构件干涉手指转动的行程，下部导向柱的长度要匹配安装座导向孔的深度，保证旋钮装配后既不会因为导向段过短出现晃动，也不会因为导向段过长顶到安装座内部的其他结构。

　　中心的3/8内螺纹孔在加工时做了孔口倒角处理，既可以去除螺纹加工产生的毛刺，也能在和螺杆装配时起到导向作用，避免螺纹对中偏差导致的牙型损伤，螺纹的公差选用中等配合精度，既能保证转动时的顺滑手感，又不会因为配合间隙过大出现调节窜动的问题。材质选用铝合金，一方面是利用铝合金质轻的特性，降低整套调节机构的活动端重量，另一方面铝合金的切削加工性能优异，可以高效完成外轮廓花边、中心螺纹孔、同轴柱面的加工，表面做喷砂氧化处理后，既提升了零件的耐锈蚀能力，也能进一步优化手部接触的触感，不会像钢制零件那样容易沾附油污、出现锈迹。在实际设备应用中，这类旋钮常被用在小型润滑装置的流量调节、输送线的侧边导向条位置微调、工装夹具的手动压紧调节、

　　小型设备的支脚高度调节等场景，相比塑料材质的旋钮，铝制结构的抗形变能力更强，在频繁调节、偶尔需要施加稍大扭矩的工况下，不会出现齿槽开裂、螺纹滑牙的问题，可靠性更适配工业现场的使用环境。设计这类零件的时候，需要重点关注几个公差配合点：一是上下柱段的同轴度，直接影响转动时的顺畅度；二是中心螺纹孔和柱体的同轴度，避免螺纹装配后出现偏心，导致调节卡滞；三是外圆周齿槽的均匀度，保证各个方向的握持摩擦力一致，不会出现某个角度施力容易打滑的问题。另外上部操作段的厚度设计也需要兼顾强度和操作手感，厚度过薄会导致受力时容易变形，厚度过厚则会增加不必要的重量，同时让手指握持时的贴合度下降，一般会根据所需的操作扭矩大小，匹配对应的操作段厚度，保证手动施力时的力臂长度足够，不需要用过大的握力就能完成调节动作。
