小型船舶舱内RC绞车安装结构设计

　　在小型作业船舶、遥控模型船舶以及内河小型通勤船的舱内舾装设计中，绞车的舱内集成布置一直是容易被忽略却直接影响船舶作业稳定性的环节，这套舱内绞车的三维结构设计，完全围绕小型船舶狭窄舱室的安装边界展开，没有照搬岸用绞车的常规布局逻辑。从实际应用场景来看，这类舱内绞车主要承担船舶系泊锚链收放、小型作业吊点牵引、舱内辅助设备移位的功能，尤其是在碳纤维船体的小型船舶上，舱内可用空间被船体曲面结构大幅压缩，常规的外露式绞车安装不仅会占用甲板作业面积，还容易在航行过程中被波浪打湿造成传动部件锈蚀，因此将绞车整体嵌入舱内甲板下方的夹层空间，是兼顾甲板平整度与设备防护性的最优方案。

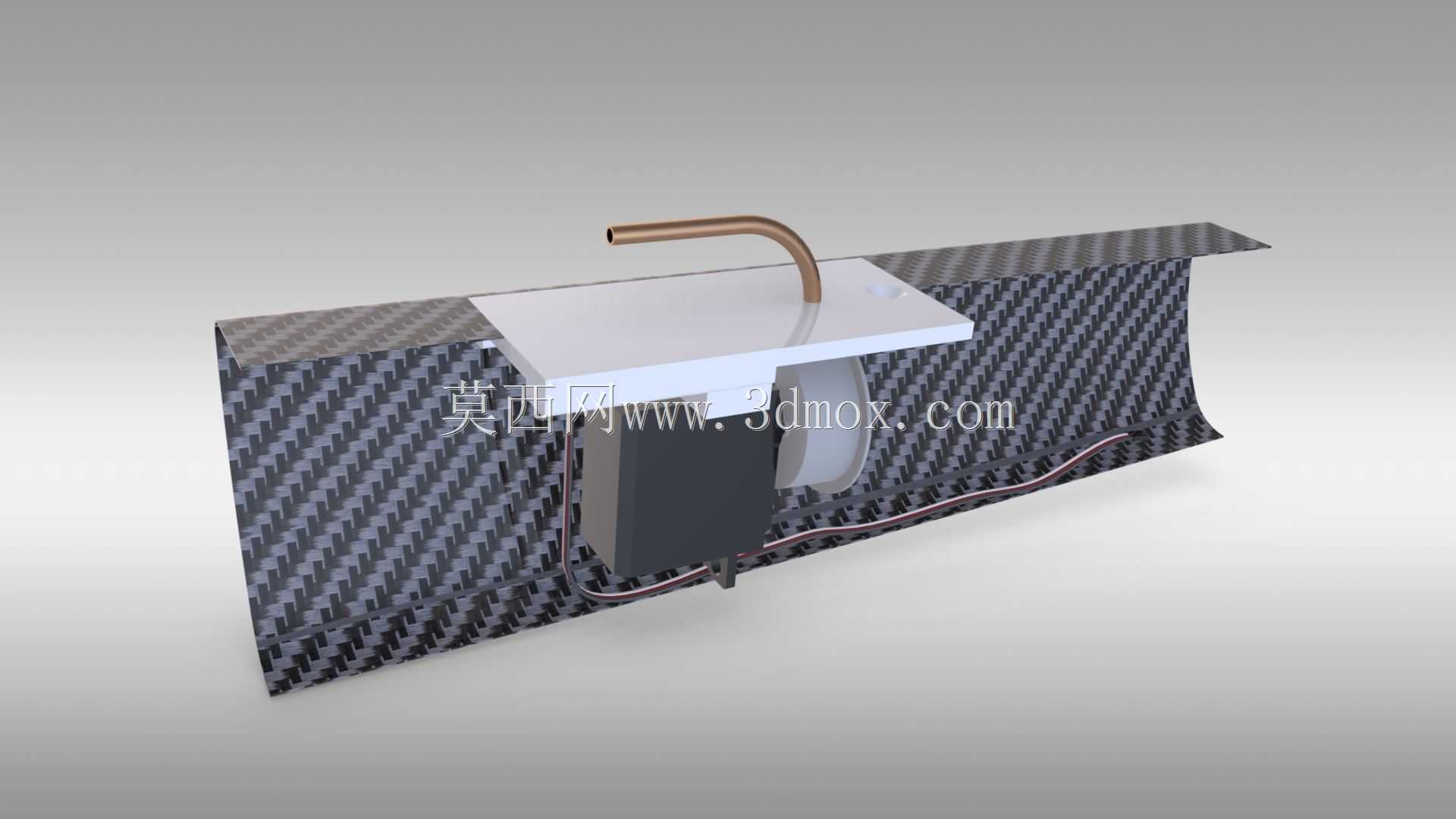

　　从功能特性来看，这套结构将绞车的动力主体完全布置在甲板夹层内部，仅在甲板表面预留出缆绳导向的弯管出口，导向管采用圆弧过渡结构，避免缆绳收放过程中出现直角剪切磨损，缆绳出口位置避开了舱内龙骨的主受力路径，不会破坏船体纵向的结构强度。甲板表面的安装面板采用平齐式设计，和周围碳纤维甲板的上表面保持完全齐平，没有突出的安装凸台，不会对甲板上的人员通行、设备摆放造成干涉，面板下方的绞车主体通过减震衬垫和舱内的支撑肋板连接，能够抵消绞车运行过程中产生的振动，避免振动传递到船体结构引发共振噪音。

　　设计过程中首先要匹配船体的曲面边界，小型船舶的舱内甲板并非完全平面，靠近船舷两侧的位置存在向上的曲面抬升，因此绞车主体的外形轮廓做了针对性的切角处理，设备外壳的侧面完全贴合船体内侧的碳纤维壁面，没有多余的预留空隙，最大化利用舱内的闲置夹层空间。安装边界的尺寸控制上，绞车主体的横向宽度严格控制在两档舱内肋板的间距范围内，不需要额外在船体结构上开孔焊接新的支撑座，直接利用原有船体的横向肋板作为安装基准，安装时只需要在肋板上预制四个螺纹孔就能完成设备固定，大幅降低现场安装的改造成本。导向弯管的伸出高度刚好和甲板面板的上表面齐平，管口做了圆角抛光处理，缆绳收放时的摩擦阻力降到最低，同时管口位置设置了隐藏式的密封胶圈，能够避免甲板上的积水顺着缆绳缝隙渗入舱内的设备舱，保护绞车的电气部件不受潮。

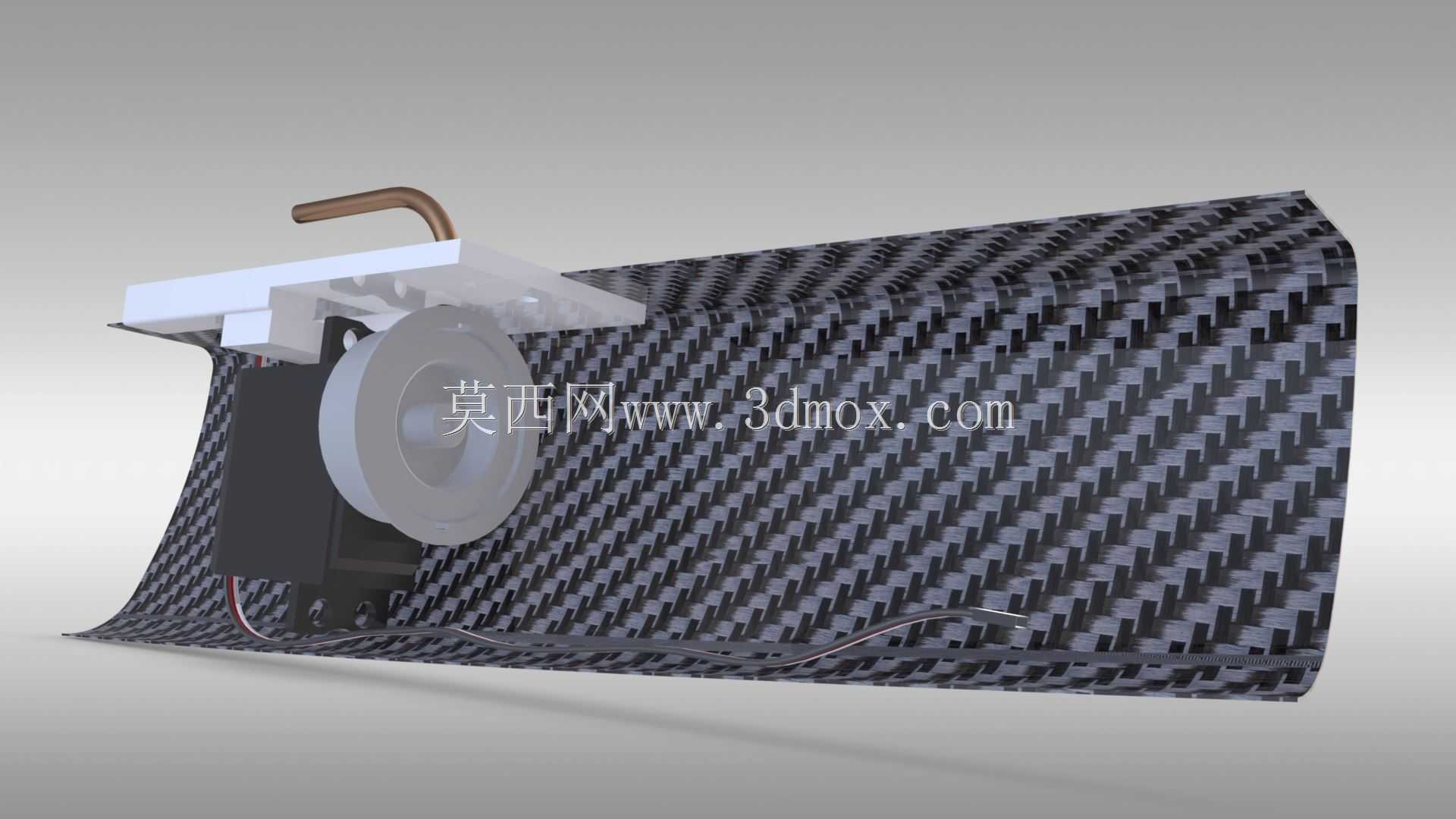

　　从结构细节来看，绞车的缆绳收纳滚筒采用偏置布局，没有布置在安装面板的正中心，而是偏向船中一侧，这样的布局能够留出足够的走线空间，绞车的动力线缆可以顺着舱内肋板的侧边走线，不需要额外开设走线槽，线缆沿着船体结构的自然间隙布置到船尾的动力舱位置，全程不会和舱内的其他设备产生干涉。设备底部预留了10毫米的检修间隙，不需要完全拆除整个绞车就能完成底部传动部件的润滑和磨损检查，日常维护时只需要掀开甲板上的平齐式检修盖板，就能接触到绞车的核心传动部件，不需要进入狭窄的夹层空间作业。考虑到小型船舶在航行过程中会存在持续的横摇和纵倾，绞车的安装固定点采用了对称式的四点固定结构，每个固定点都配备了防松垫片，能够在持续振动的工况下保持连接可靠性，不会因为船舶长期摇摆出现固定螺栓松动的问题。

　　这套结构设计没有追求绞车的大载荷冗余，而是完全匹配小型船舶的实际作业载荷需求，在满足额定牵引能力的前提下尽可能压缩设备的整体体积，让整个绞车系统完全隐藏在甲板夹层内部，既保留了绞车的全部收放功能，又不会破坏甲板的整体平整度，同时兼顾了设备的防水防护和日常维护的便利性，对于小型船舶的舱内舾装设计、遥控模型船的功能改装都有直接的参考价值，建模过程中完全还原了碳纤维船体的纹理结构、安装面板的贴合间隙、导向弯管的圆弧曲率，所有配合面的间隙都控制在实际工程允许的公差范围内，能够直接作为舱内绞车安装布置的结构参考使用。
