C508型RC模型专用伺服舵机结构

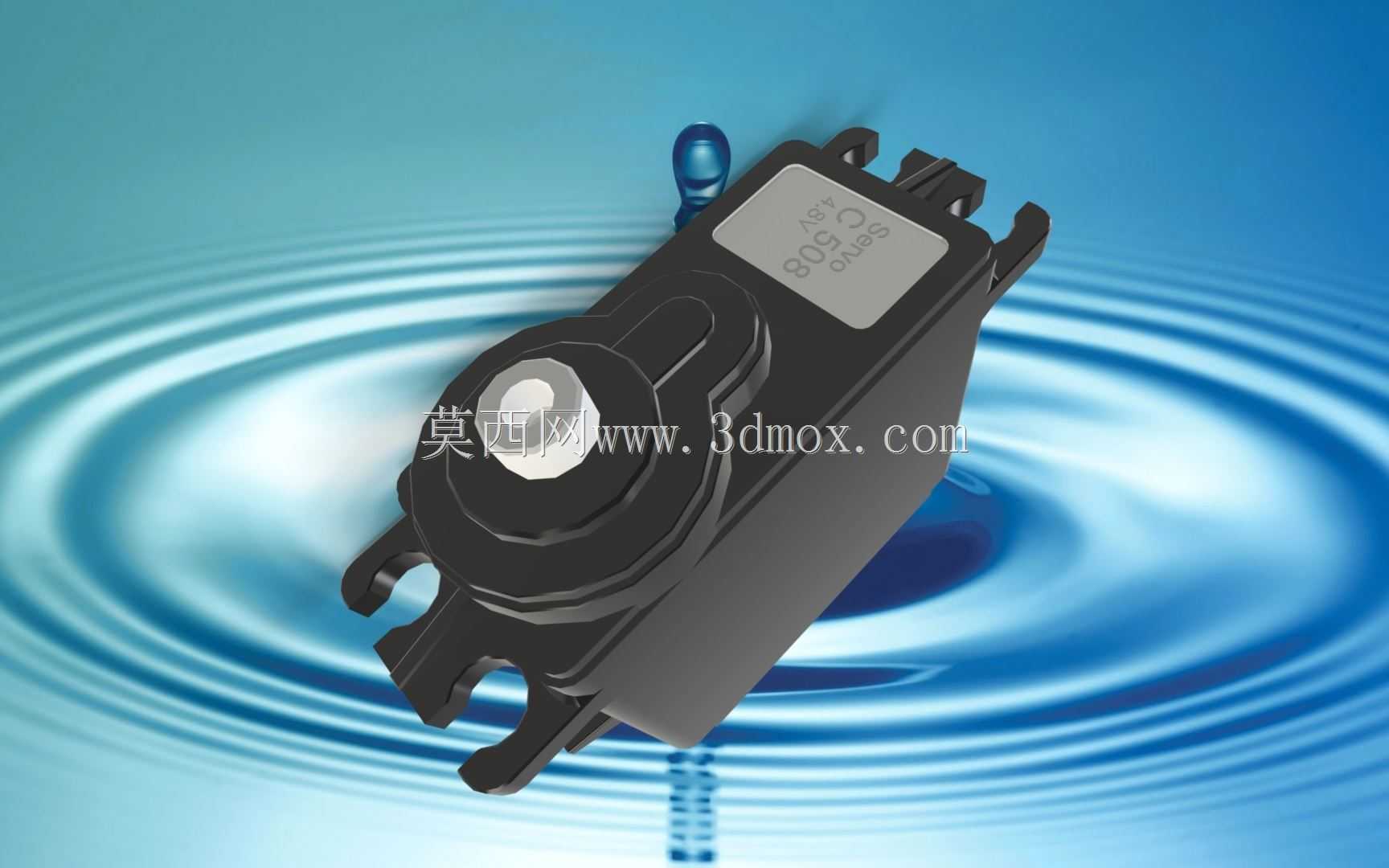

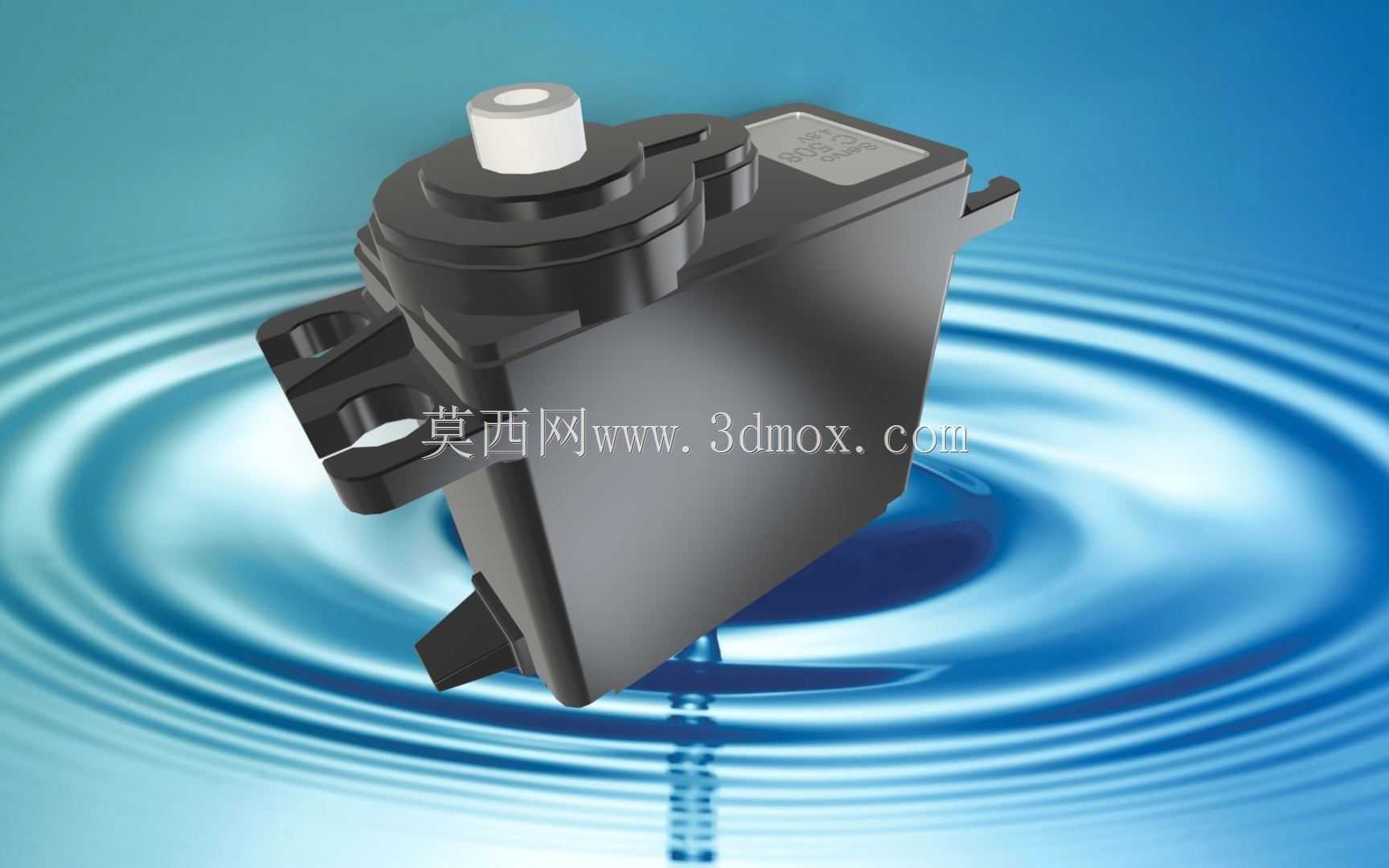

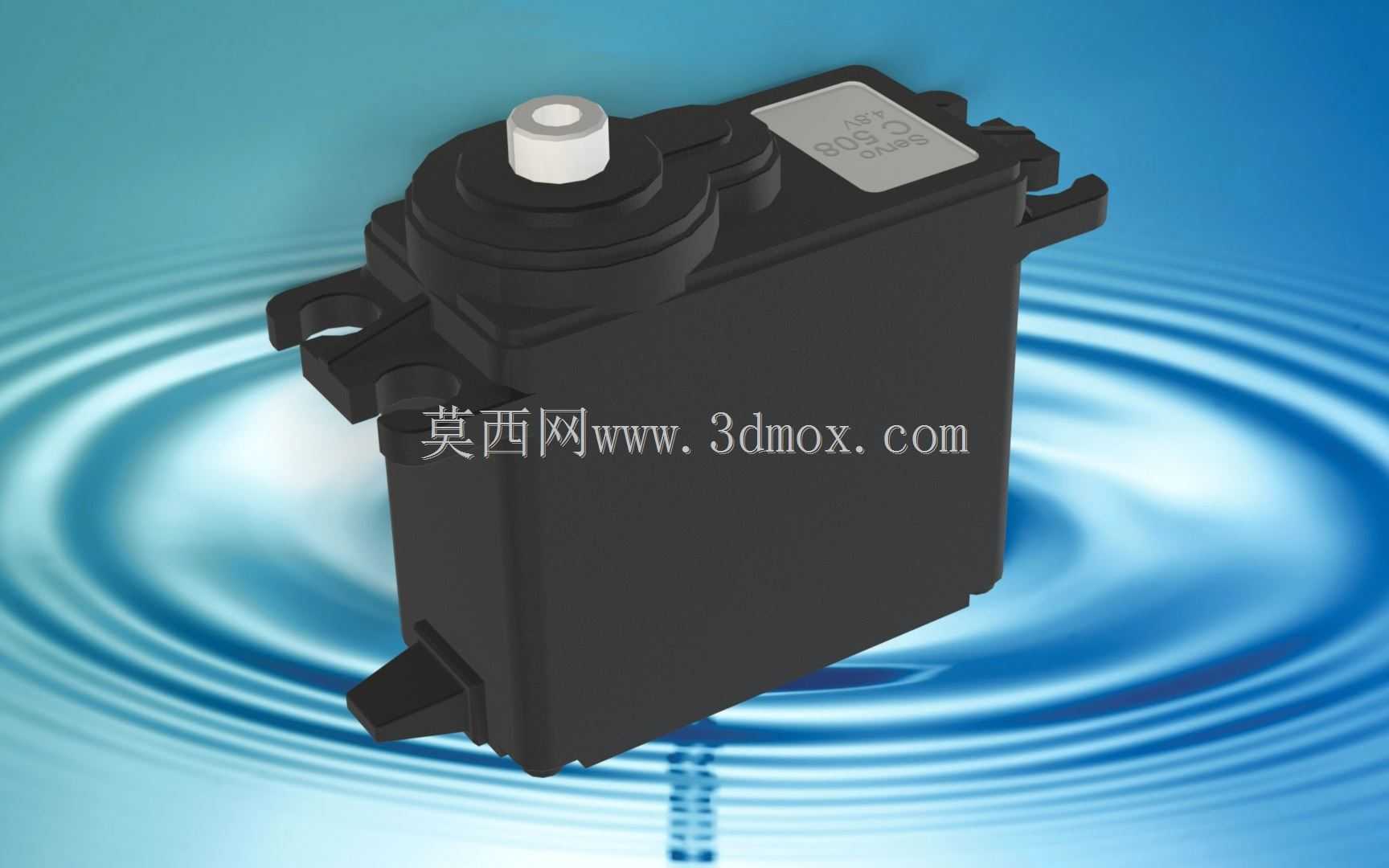

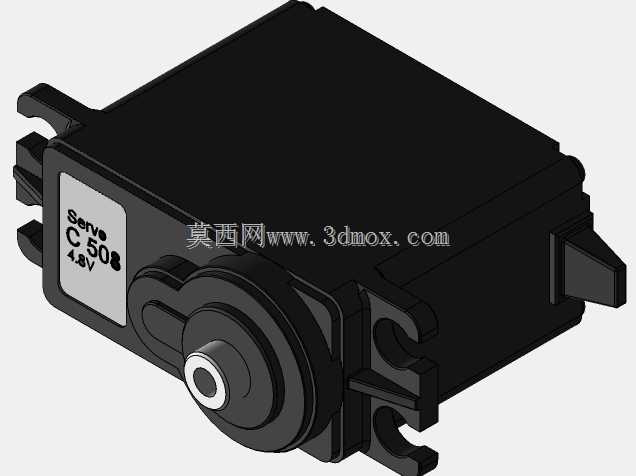

　　在遥控模型的动力执行体系里，这类C508规格的伺服舵机是核心动作输出部件，日常在比例遥控车模的转向控制、固定翼航模的舵面偏转、船模的方向舵调节、小型仿生机器人的关节驱动场景里都能见到它的身影，区别于工业级大扭矩伺服单元，这类舵机的设计完全围绕轻量化、快响应、安装兼容性展开，适配消费级模型的紧凑安装空间与低电压供电特性。从结构设计逻辑来看，这款舵机采用了行业通用的标准安装孔位布局，壳体两侧伸出的带孔安装耳是核心安装定位基准，孔位间距、孔径尺寸完全匹配主流RC模型的设备安装位标准，不需要额外做转接件就能直接固定在模型的安装舱内，输出轴位于壳体前端中心位置，采用齿盘式输出接口，可兼容市面上绝大多数标准规格的舵机摇臂、舵盘，

　　不管是塑料摇臂还是金属加强摇臂都能直接装配，输出轴的伸出长度做了严格控制，避免摇臂装配后与壳体前端的凸起结构产生运动干涉。壳体采用上下扣合的分体式结构，边角做了圆弧过渡处理，既可以降低模型运动过程中磕碰造成的壳体开裂风险，也能在紧凑的设备舱内减少布线时的线材磨损，壳体侧面预留的走线槽位可以让供电信号线顺着壳体边缘排布，不会因为线材挤压导致舵机安装不到位。内部结构上，这类舵机集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路模块，4.8V的额定供电电压匹配模型常用的镍氢电池组输出规格，不需要额外加装调压模块就能直接接入接收机的供电通道，位置反馈单元与输出轴直接联动，能够实时将输出轴的转角信号回传给控制电路，

　　实现精准的角度闭环控制，在模型做快速动作时可以快速修正位置偏差，避免出现动作滞后或者过冲的情况。从安装边界来看，这款舵机的整体外形为规整的长方体结构，除前端输出轴部分与两侧安装耳外，其余外表面无额外凸起结构，在模型设备舱内布置时，只需要预留出略大于壳体外形的矩形空间，同时在输出轴前方留出摇臂摆动的扇形活动空间即可，不需要额外预留过多的冗余空间，对于1:10比例的平跑车、越野车，或是1.2米翼展级别的固定翼航模来说，这个尺寸的舵机刚好能平衡扭矩输出与重量占比，不会因为舵机重量过大导致模型重心偏移，也不会因为扭矩不足导致转向或者舵面动作无力。在实际选型适配时，需要注意舵机的输出轴转动角度范围，

　　这类标准舵机通常具备左右各60度的可控转动区间，完全覆盖模型转向、舵面调节的行程需求，装配时需要先将舵机复位到中位，再安装对应长度的摇臂，避免出现左右行程不对称的问题，壳体的安装耳采用了与壳体一体化的加强结构，在模型发生剧烈颠簸或者碰撞时，安装耳不会轻易断裂，能够保持舵机的固定位置稳定，不会因为舵机移位导致动作精度下降。不同于大扭矩的工业伺服装置，这类RC模型用舵机的减速齿轮组在设计时兼顾了传动效率与抗冲击能力，在模型遇到突发阻力比如车轮卡滞、舵面被异物阻挡时，齿轮组可以承受短时间的堵转冲击，不会轻易出现扫齿故障，同时整体重量控制在较低水平，不会给模型带来额外的负载负担，供电接口采用标准的三线式杜邦接口，线序定义完全符合行业通用标准，直接插入接收机的对应通道即可正常工作，不需要做接线定义的修改。
