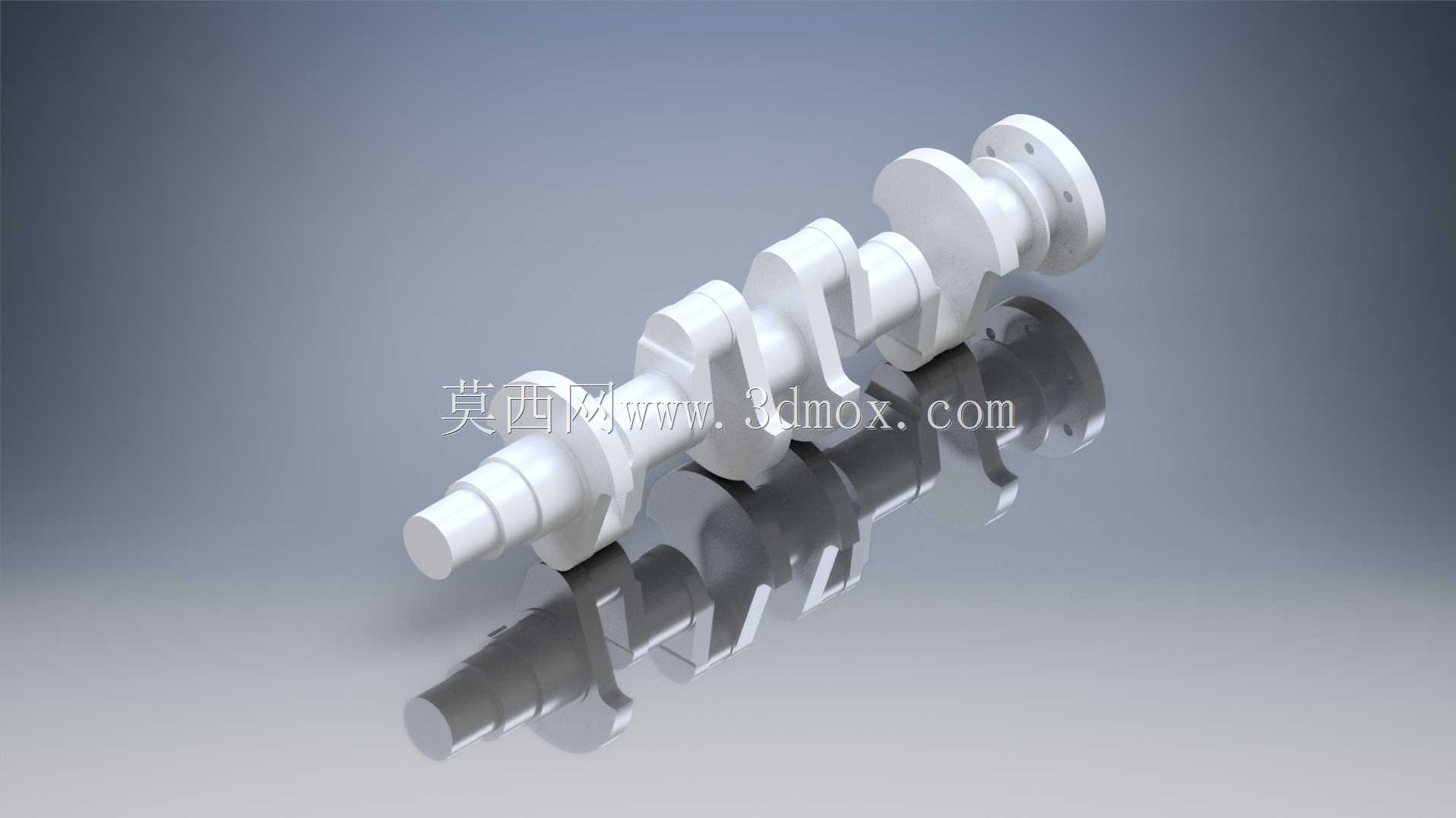

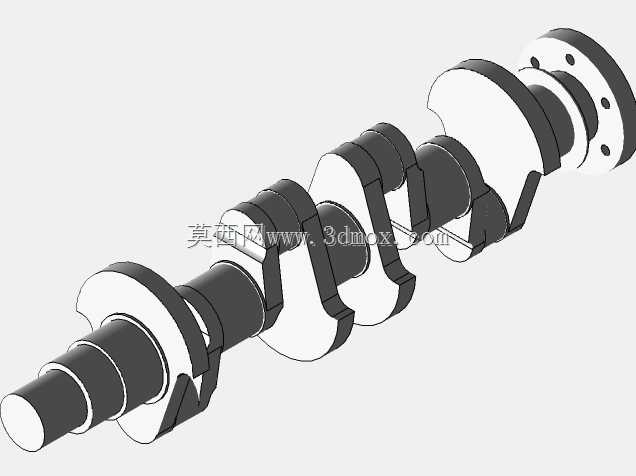

利尼亚西林德罗斯4号汽车发动机曲轴结构

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配利尼亚西林德罗斯4号车型的曲轴，在设计阶段就围绕四缸直列发动机的发火顺序、动平衡精度、载荷分布做了多轮迭代优化，完全匹配民用乘用车动力总成的装配与运行需求。从实际应用场景来看，这类曲轴主要搭载在1.3-1.6L排量的自然吸气四缸汽油机上，适配家用紧凑型乘用车的动力输出特性，日常运行转速覆盖800rpm怠速到6000rpm峰值转速区间，需要持续承受活塞连杆组传递的爆发压力、往复惯性力与旋转离心力的复合载荷，因此结构设计上的强度冗余、平衡特性直接决定了发动机的运行平顺性与整机使用寿命。

　　从结构功能特性来看，这款曲轴采用全支撑式设计，四个曲柄销对应四个气缸的连杆安装位，相邻曲柄销之间设置主轴颈用于缸体主轴承座的定位支撑，每段主轴颈的直径略大于曲柄销直径，保证支撑刚度的同时兼顾连杆轴瓦的装配空间。曲柄臂采用椭圆形优化截面，在不额外增加整体重量的前提下提升了抗弯抗扭截面系数，平衡块与曲柄臂采用一体化锻造结构，每个平衡块的配重质量经过精确计算，抵消曲柄销、连杆大头端旋转运动产生的离心力，以及活塞组件往复运动产生的一阶、二阶惯性力，从根源上降低发动机运行时的振动传递。曲轴的自由端设置有带轮安装轴颈与油封配合面，用于驱动前端附件轮系、安装正时齿轮或链轮，动力输出端设置有法兰盘结构，通过螺栓与飞轮总成刚性连接，把输出扭矩传递给离合器与变速器总成。

　　在设计思路层面，这款曲轴的建模过程完全遵循实际加工工艺的基准统一原则，以两端主轴颈的公共轴线作为旋转基准，所有主轴颈、曲柄销的圆柱面同轴度、圆度公差都按照乘用车发动机的高精度要求设定，轴颈表面的过渡圆角采用多段圆弧相切设计，避免应力集中导致的疲劳断裂风险。油道设计采用斜向贯通式结构，从主轴颈表面的进油口通过内部斜孔连通到对应曲柄销的出油口，发动机工作时压力机油可以通过内部油道持续输送到连杆轴瓦位置，形成稳定的压力润滑油膜，降低轴颈与轴瓦之间的摩擦磨损。建模时对所有油道孔口、轴颈过渡位置都做了倒角与圆角处理，完全匹配实际零件的加工特征，没有出现工艺无法实现的尖锐棱角或悬空结构。

　　从安装边界与尺寸配合来看，这款曲轴的总长度、各主轴颈的中心距完全对应四缸直列发动机缸体的主轴承座间距，装配时主轴颈落入缸体主轴承座的半圆槽内，扣合主轴承盖后按照规定扭矩拧紧螺栓即可完成径向定位，轴向定位通过中间主轴颈位置的止推片实现，控制曲轴的轴向窜动量在合理区间。曲柄销的直径、宽度与对应连杆大头的轴瓦尺寸完全匹配，连杆装配后可以绕曲柄销灵活转动，不会与曲柄臂、平衡块发生运动干涉。曲轴前端的轴颈直径、键槽尺寸匹配正时链轮、附件驱动带轮的安装要求，后端法兰的螺栓孔分布圆直径、定位销位置与飞轮总成完全适配，装配后飞轮的端面跳动量满足动平衡测试要求。需要注意的是，这类曲轴在装配前需要对所有油道进行彻底清洁，避免加工残留的铁屑堵塞油道造成轴瓦烧蚀，动平衡校正时的剩余不平衡量需要控制在规定范围内，避免高转速运行时产生异常振动。
