带出线结构的触摸板盖板总成结构设计

　　这套触摸板盖板总成的结构设计，核心围绕嵌入式触控输入场景的实际使用需求展开，在做结构排布之前，首先要明确它的适配边界——这类组件大多用在工业操作台、便携检测设备、专用数控终端的操作面板上，和普通消费级笔记本触摸板不同，工业场景下的触控组件需要兼顾安装稳固性、走线防护性以及操作面的平整度，不能出现边缘刮手、线缆拉扯松脱、按压塌陷这类影响长期使用的问题。

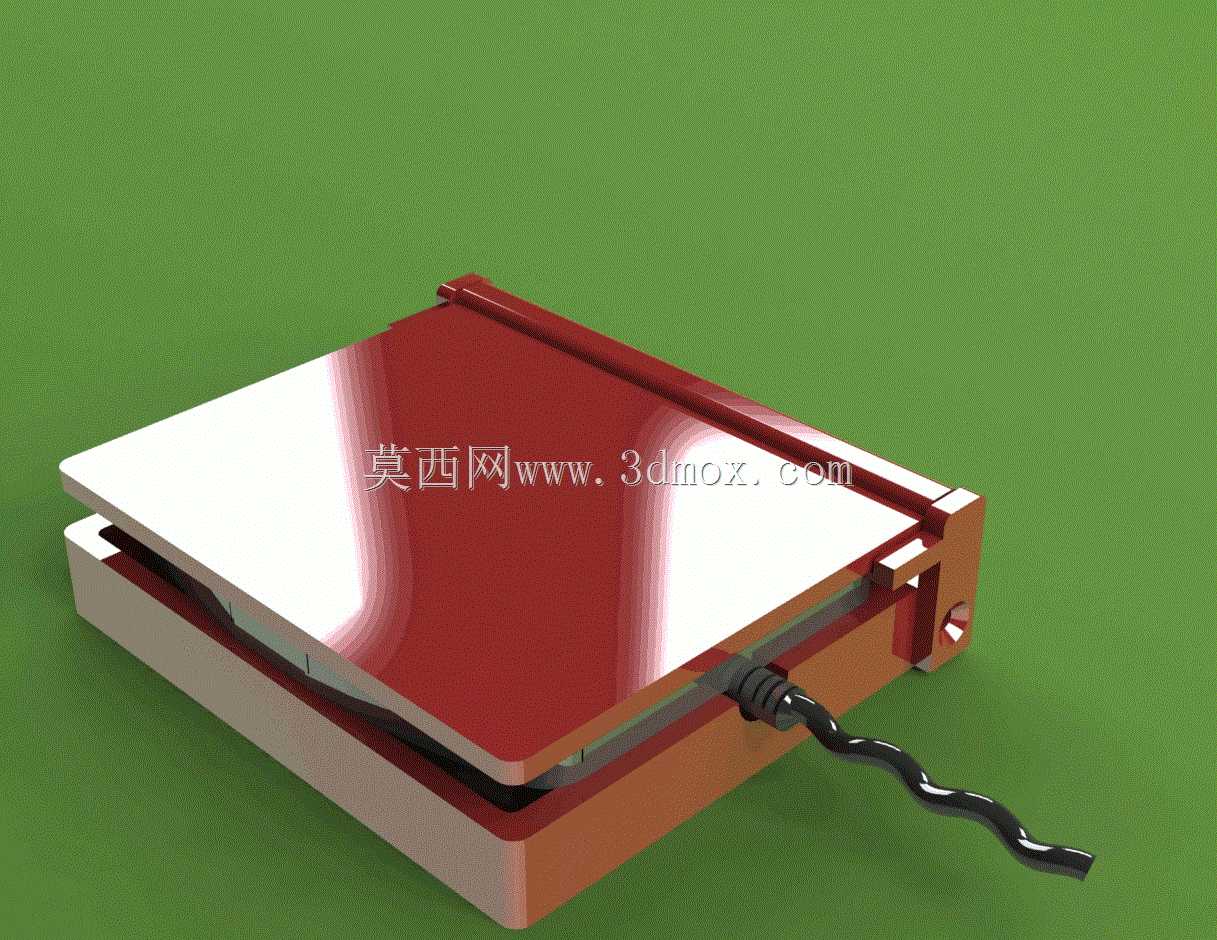

　　从结构分层来看，总成从上到下分为操作面层、承托基座、线缆防护三个核心部分，最上方的操作面采用边缘收窄的斜切过渡，没有做尖锐的直角棱边，一方面是避免操作人员长期滑动触控时手腕被棱边磨伤，另一方面斜切结构可以在嵌入安装时和面板安装槽的沉台形成自然贴合，不需要额外加装装饰压条就能保证装配后外观面的齐平。操作面的厚度做了均匀化处理，整个触控区域的壁厚偏差控制在极小范围内，避免壁厚不均导致的注塑翘曲，保证触控操作时整个区域的按压反馈一致，不会出现局部硬、局部软的手感差异。

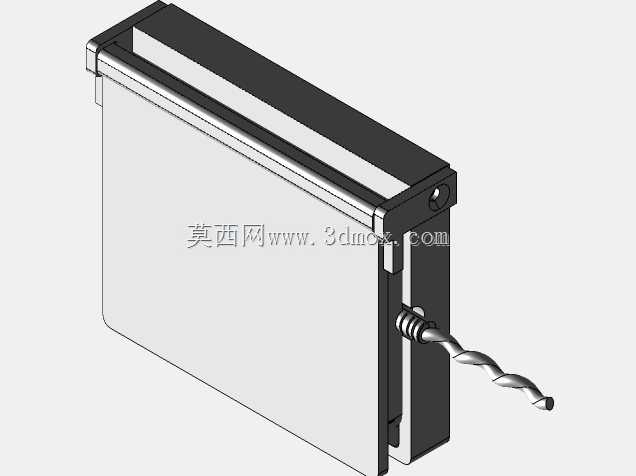

　　承托基座的结构设计重点考虑安装定位和内部元器件的防护，基座边缘设置了几处内凹的卡扣位，对应安装面板上的卡接凸台，装配时不需要额外打螺丝就能实现预固定，后续如果需要维护拆解，只需要用专用撬片从边缘预留的拆卸缺口处施力就能拆开，不会像全螺丝固定那样在外观面留下螺丝孔影响整洁度。基座的一侧专门做了线缆引出的让位槽，槽口位置加装了螺旋状的线缆防弯折护套，这个结构是实际使用中反复验证过的必要设计——设备在装配、后期维护挪动内部线缆时，触摸板的引出线最容易在根部出现弯折断线的问题，螺旋护套可以把弯折应力分散到整段护套长度上，避免线缆根部反复小角度弯折导致的铜芯断裂，护套和基座的连接位置做了倒扣卡紧结构，不会因为拉扯线缆就把护套从基座上拽脱。

　　安装边界的尺寸设计上，整个总成的外轮廓做了公差适配的预留，长宽方向的尺寸比安装槽的公称尺寸小0.1-0.2mm，既不会因为尺寸公差导致装不进槽位，也不会因为间隙过大出现装配后晃动的问题。基座底部设置了几处高度一致的支撑凸点，装配时凸点贴紧安装槽的底面，保证整个触摸板的安装高度一致，不会出现一侧高一侧低导致的操作面倾斜。线缆引出方向的基座边缘做了圆弧过渡，避免尖锐的塑料边缘割伤线缆外皮，哪怕线缆长期和基座边缘接触摩擦，也不会出现外皮破损的安全隐患。

　　从功能实现的角度，这套结构没有做多余的冗余设计，所有的结构特征都服务于实际使用需求：操作面的平整设计保证触控滑动的顺畅度，卡扣结构提升装配和维护的效率，线缆防弯折结构提升组件的长期使用寿命，边缘的斜切过渡兼顾操作手感和装配美观度。在做三维建模的时候，各个配合面的拔模角度都做了统一设置，保证后续开模生产的时候能够顺利脱模，不会出现倒扣粘模的问题，壁厚的均匀设计也能减少注塑生产时的缩痕、翘曲等不良问题，降低量产的工艺难度。

　　实际选型适配的时候，只需要核对安装槽的长宽尺寸、沉台深度以及线缆的引出方向，就能直接适配对应的设备操作面板，不需要再做额外的结构修改。和市面上同类组件相比，这套结构的线缆防护设计更贴合工业场景的使用需求，很多普通触摸板没有做根部的防弯折护套，在工业现场复杂的布线环境下，往往使用几个月就会出现线缆断线的故障，而这套结构的护套设计可以把线缆的弯折寿命提升数倍，减少后期的维护更换成本。另外承托基座的内部空间做了合理的预留，可以适配不同尺寸规格的触控感应模组，不需要重新开模就能调整内部配置，提升了整套结构的通用性。
