Bitpower双D5水冷泵集成连接座结构

　　该结构件属于PC分体式水冷散热系统中的核心集成组件，主要作用是将两台D5规格水冷泵进行并联/串联式集成安装，同时整合进出水流道，减少管路连接节点，降低液冷回路的漏液风险，同时优化流道走向降低水流阻力。从实际应用场景来看，这类双泵集成结构多用于高发热硬件的定制水冷回路，比如多显卡并联的工作站、超频发烧级游戏主机，或是小型化高密度计算的水冷服务器节点，单台D5泵的流量与扬程不足以覆盖长管路、多冷头、多冷排的回路阻力时，双泵集成的结构可以在不额外占用过多机箱安装空间的前提下，提升整个液冷回路的循环动力，同时相比独立安装两台泵再用管路拼接的方案，集成式泵座的结构刚性更好，泵体运行时的振动可以通过一体基座进行抵消，减少共振带来的噪音与管路疲劳风险。

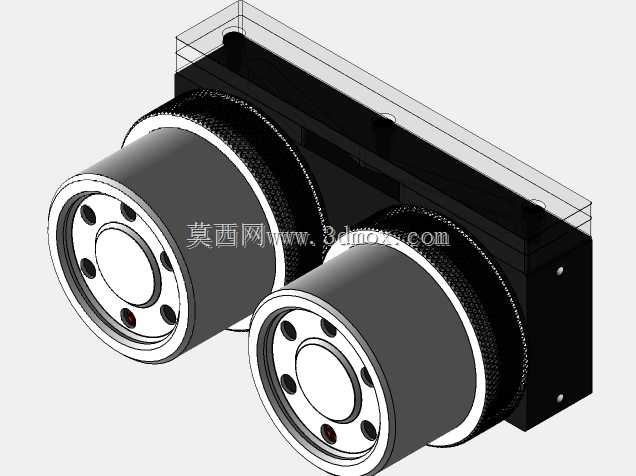

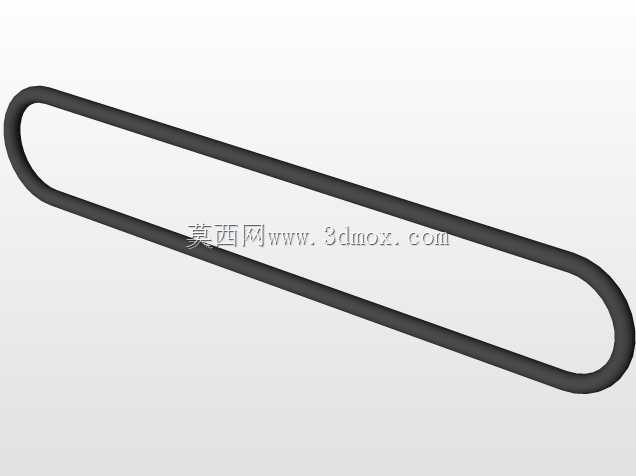

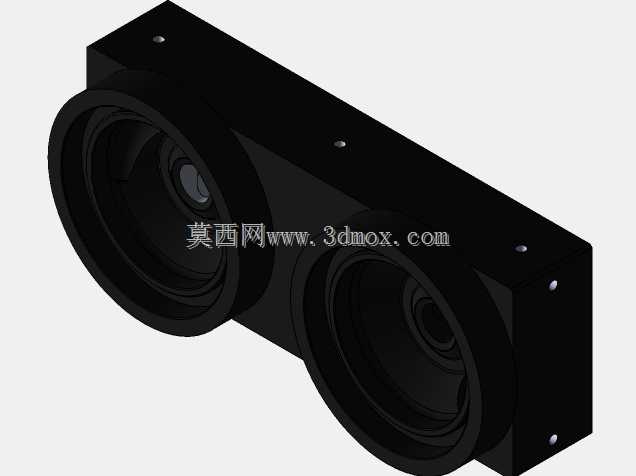

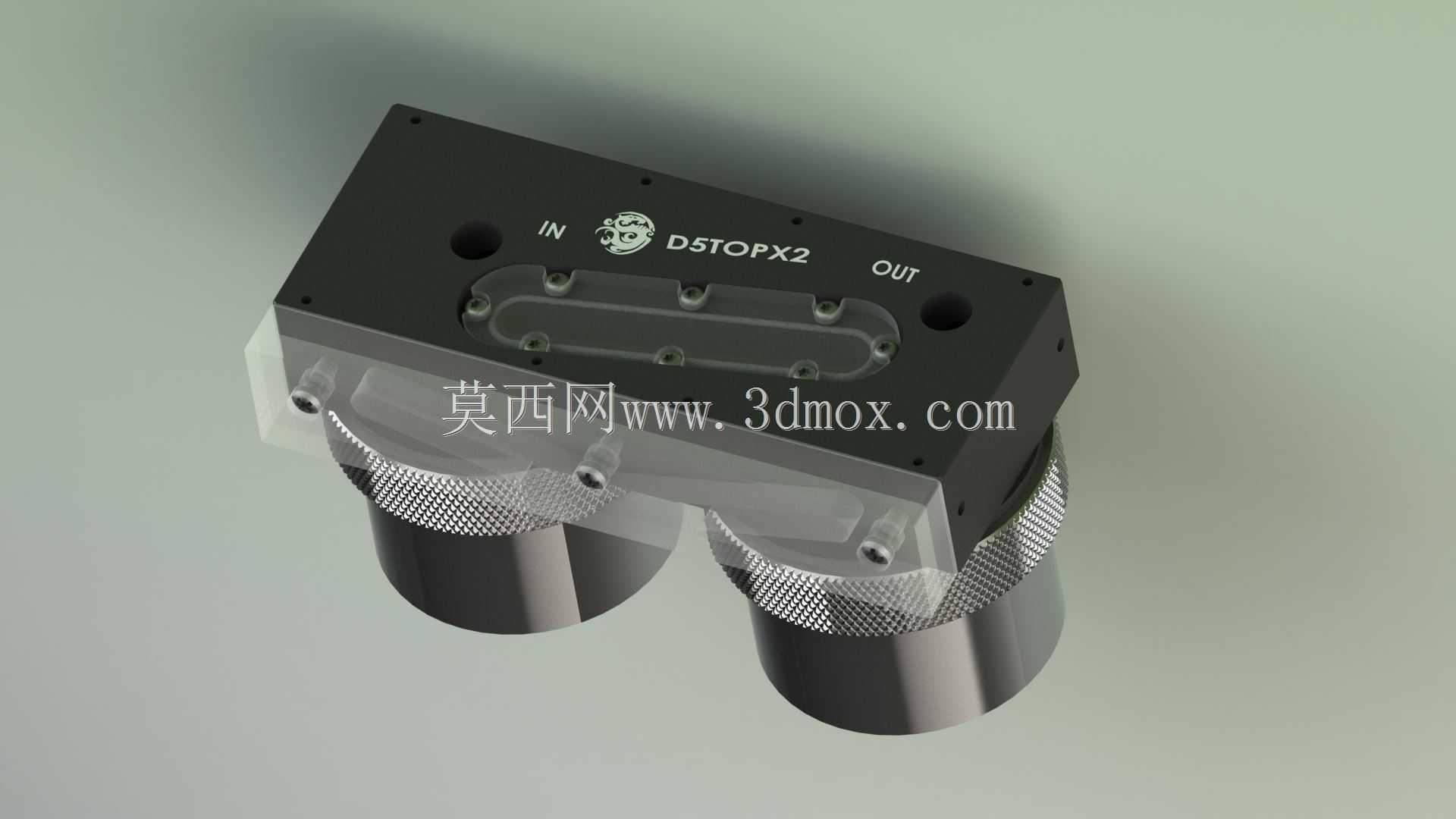

　　从功能特性来看，该结构的上半部分为流道主体，直接加工出连通两个泵腔的内部流道，表面标注IN与OUT标识明确进出水方向，避免安装时接反管路导致的循环失效；流道上预留的密封槽位用于安装透明密封盖板，既可以通过密封件保证流道的水压密封性，透明材质也方便用户在加注冷却液时观察腔体内的排气情况，避免积气导致的水泵空转、流量衰减问题。下半部分的两个安装位完全匹配标准D5水泵的安装尺寸，网纹滚花的锁紧环结构可以徒手完成泵体与基座的装配锁紧，不需要额外工具，同时滚花结构增大了摩擦力，在后期维护拆卸时也不容易打滑。

　　设计思路上，该结构优先考虑了流道的水力性能，内部流道采用圆弧过渡设计，没有直角急转弯结构，尽可能降低冷却液在基座内部的沿程阻力与局部阻力，避免因为流道设计缺陷导致的泵输出扬程损耗；同时安装位的同轴度公差控制严格，保证泵体装入后与基座的密封面完全贴合，不会出现偏斜导致的密封失效问题。基座上预留的多个沉头安装孔，既可以用于固定透明密封盖板，也可以作为整个双泵组件的安装固定点，适配不同机箱的泵位安装孔距，用户可以根据自身机箱的安装位选择对应的孔位进行固定，不需要额外制作转接支架。

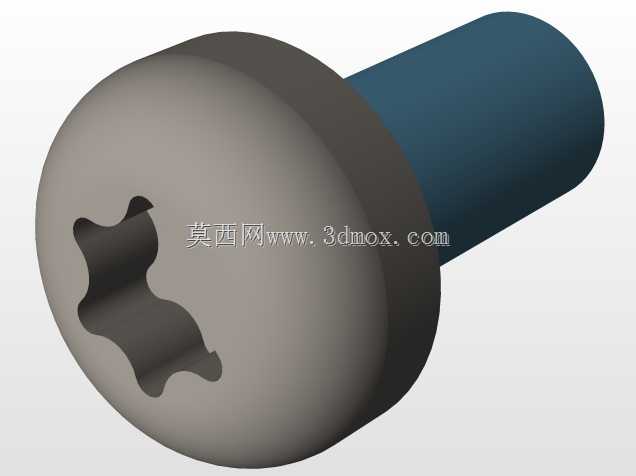

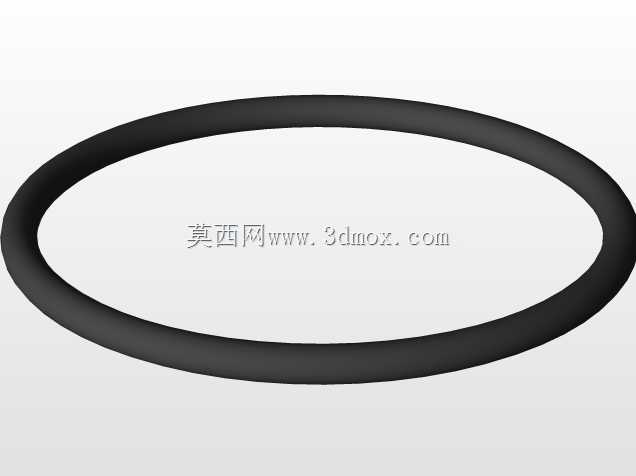

　　从安装边界尺寸来看，该结构的整体宽度刚好覆盖两台D5泵并排安装的尺寸，不会向两侧额外突出过多占用机箱空间，进出水接口的位置设置在基座顶面的两端，与两个泵腔的位置对应，管路连接后不会与泵体本身产生干涉，不管是使用硬管还是软管连接，都有足够的操作空间进行接头拧紧作业。需要注意的是，该结构的安装需要预留出泵体下方的走线空间，D5泵的供电线需要从泵体尾部引出，安装时要保证基座与机箱底板之间留有足够的走线间隙，避免挤压线材导致绝缘破损。另外密封盖板的锁紧螺丝需要采用对角分步拧紧的方式，保证密封胶圈受力均匀，避免单颗螺丝过度拧紧导致盖板变形、密封失效。

　　在实际选型适配时，该结构仅适配标准尺寸的D5系列水泵，包括原厂D5泵以及第三方兼容D5规格的泵芯，不支持其他尺寸规格的水冷泵；内部流道的通径匹配常见的G1/4螺纹接头的通径，不会出现通径突变导致的流阻陡增问题。双泵安装后可以根据回路需求选择串联或者并联的接线方式，串联模式下可以获得更高的输出扬程，适合长管路、多冷排的复杂回路，并联模式下可以获得更大的输出流量，适合冷头数量多、水路分支多的回路，用户可以根据自身的水路配置灵活调整泵的运行模式，而集成式的基座不需要改动管路连接就可以实现两种模式的切换，使用灵活性远高于独立泵加转接座的方案。
