标准18650圆柱锂离子电芯结构设计

　　在做便携储能设备、小型动力装置、消费类电子产品的结构堆叠设计时，18650圆柱电芯是绕不开的标准选型件，这类电芯经过多年行业迭代，已经形成了统一的外形安装边界，不管是做电池包的串并联排布，还是设备内置供电仓的结构预留，都能依托成熟的尺寸标准做适配设计，大幅降低结构适配的试错成本。

　　从实际应用场景来看，这类圆柱电芯的覆盖范围极广，小到手持电动工具、强光手电、移动电源，大到低速代步车、家庭储能模组、工业备用电源单元，都能看到它的身影。做结构设计时首先要卡准它的外形边界，标准18650电芯的公称直径为18mm，不含正极凸起的本体长度为65mm，正极帽的凸起高度通常在0.5mm到0.8mm区间，负极是平整的端面结构，做电池仓设计时，单格电芯的容纳腔内径要预留0.2mm到0.3mm的装配间隙，避免电芯外壳公差导致装配卡滞，同时轴向的压紧余量要控制在1mm以内，防止过度挤压造成电芯内部结构变形引发安全隐患。

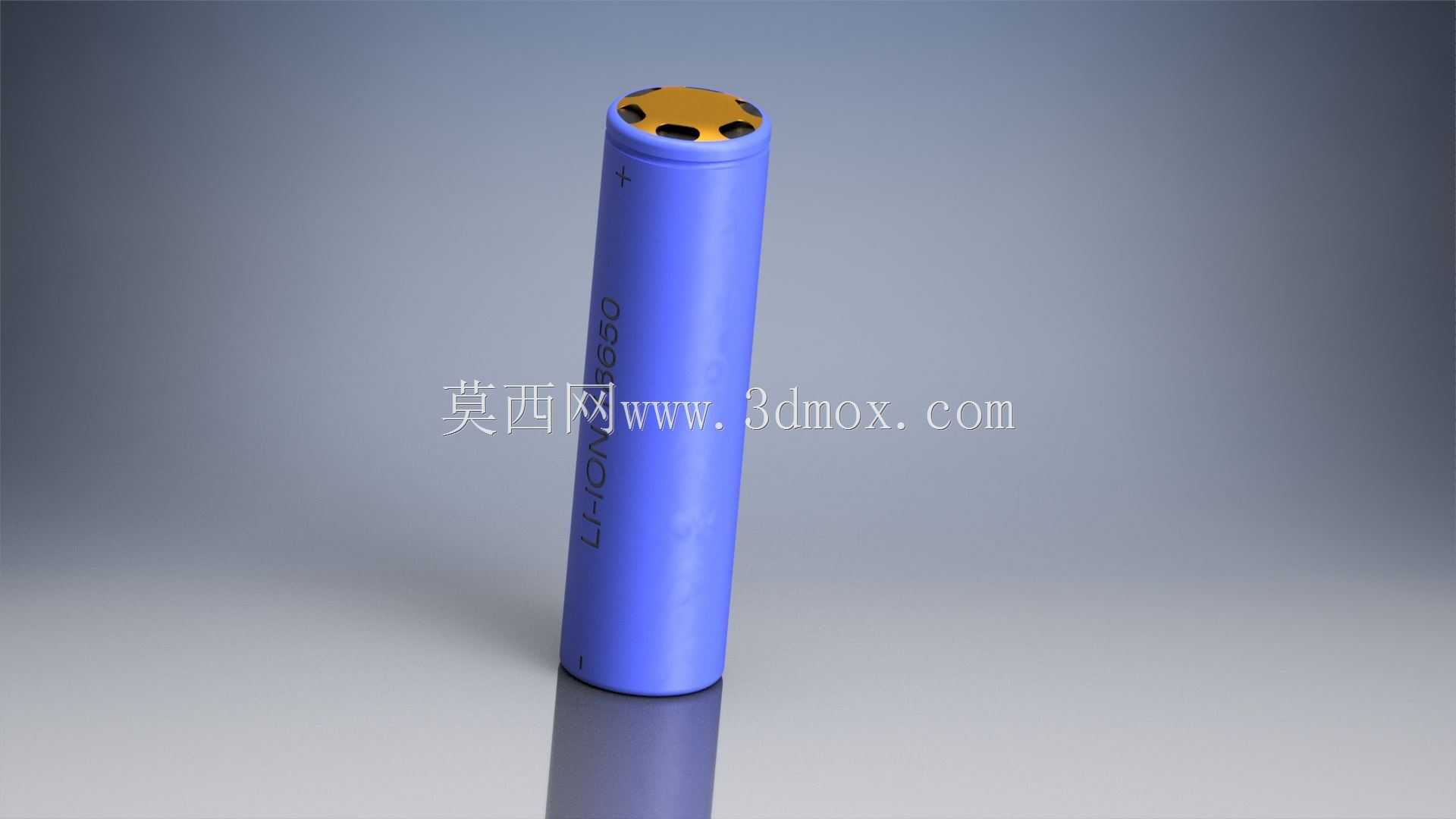

　　这款电芯的结构设计完全贴合量产工艺要求，外壳采用镀镍钢壳拉伸成型，壳壁厚度控制在0.25mm到0.3mm之间，兼顾结构强度与内部空间利用率，正极位置采用一体化冲压的防爆帽结构，当电芯内部因为过充、短路出现压力异常升高时，防爆阀会优先破裂泄压，避免出现壳体爆裂的风险。建模时特意还原了正极帽上的泄压孔布局、壳体表面的极性标识刻印位置，还有负极端面的镀层纹理细节，这些细节在做电池包的焊接工装设计、极性防呆结构设计时都有实际参考价值，比如做镍片点焊的工装定位时，就可以依托正极帽的轮廓做定位基准，确保点焊位置的一致性。

　　从功能特性来看，18650电芯的圆柱结构本身就具备更好的结构抗形变能力，相比软包电芯，它的钢壳外壳可以承受更大的侧向挤压力，在做电池包的成组设计时，电芯之间可以直接通过支架间隔排布，不需要额外增加过多的结构加强件，能有效提升电池包的整体能量密度。建模过程中特意区分了外壳、正极帽、绝缘密封圈、内部卷芯的不同结构层次，虽然日常做设备结构设计时不需要拆解电芯内部结构，但了解内部卷芯的填充边界，可以在做极端工况的结构仿真时，更准确地设置电芯的等效密度、形变参数，避免仿真结果和实际情况出现过大偏差。

　　做设备供电结构设计时，还要注意这类电芯的安装防呆设计，因为18650电芯的正负极分别在两端，一旦装反会直接导致电路短路，所以在电池仓的结构设计上，通常会在正极接触端做凸起的弹性顶针，负极接触端做平面接触片，同时在仓体的入口位置做极性标识，配合电芯本体上刻印的极性符号，降低用户装反的概率。另外，电芯表面的绝缘包覆层厚度通常在0.1mm左右，建模时也还原了这层包覆层的厚度，做电池仓的内径尺寸计算时，要把这层包覆层的厚度算入电芯的最大外径，避免出现装配间隙过小刮破绝缘层的问题。

　　在做批量设备的结构选型时，18650电芯的标准化尺寸也给供应链选型带来了极大便利，不同厂商生产的合规18650电芯都能满足统一的安装尺寸要求，不需要因为更换电芯供应商重新开模调整电池仓结构，这也是这类电芯能在行业内长盛不衰的核心原因之一。建模时所有尺寸都按照行业通用的公称值做了参数化设置，设计人员可以直接调用模型装入自己的设备装配体中，不需要重新核对基础外形尺寸，只需要根据自己选用的具体电芯型号，微调极帽高度、外壳公差这些细节参数即可，能有效缩短结构设计的周期。
