BSP1/8至4英寸内外丝直管液压管接头

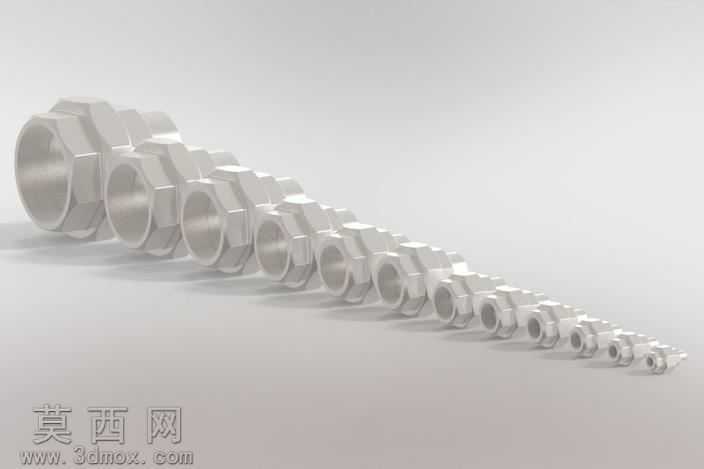

本模型为系列化M/F内外丝直管管接头，覆盖BSP1/8英寸至4英寸的全规格尺寸段，采用三维参数化建模方式完成全系列设计，建模过程中严格遵循英制管螺纹的标准尺寸规范，对每一个规格的接头外六角扳拧部位、外螺纹段、内螺纹孔、密封端面都做了精准的尺寸约束，确保同系列不同规格的接头结构特征统一、尺寸公差符合行业通用标准。渲染阶段采用金属不锈钢材质，还原了接头实际加工后的哑光金属质感，对六角棱边做了微小倒角处理，避免锐边结构不符合实际加工工艺的问题，材质参数调整中匹配了304不锈钢的反光度、粗糙度属性，让渲染效果贴近真实工业零件的视觉表现。结构设计上，该类接头为一体式不可拆分结构，不存在额外的装配组件，一端为外螺纹用于接入带内螺纹的管路端口，一端为内螺纹用于对接外螺纹管路元件，六角结构的尺寸匹配标准扳手的开口尺寸，满足实际安装时的扳拧操作空间需求。设计思路围绕液压与气动管路的通用连接需求展开，全系列规格覆盖从小流量气动控制回路到大流量液压输送管路的不同通径需求，建模时对每一个规格的通径尺寸都做了对应匹配，避免通径与螺纹规格不匹配的设计错误，同时统一了同系列接头的结构特征，方便在管路设计选型时直接调用对应规格的模型，无需重复建模，提升液压气动系统三维布局的设计效率。模型的每一处结构都参考了实际量产的管接头产品结构，没有冗余的设计特征，所有倒角、退刀槽的结构都符合机械加工的工艺要求，不存在无法加工的异形结构，能够直接用于管路系统的装配干涉检查、物料统计以及后续的工程图导出工作。
