抽拉式硬纸板包装内盒插页结构

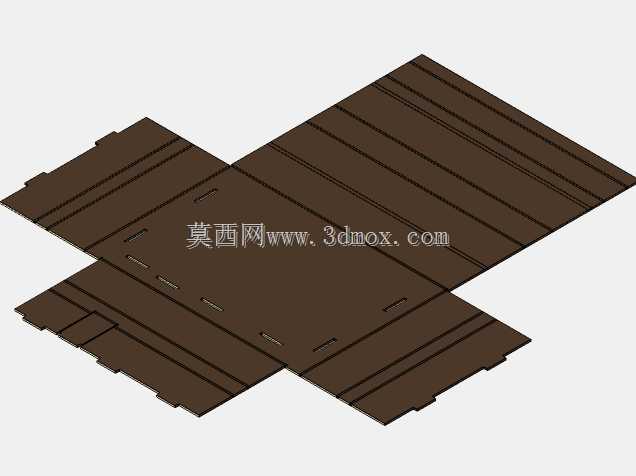

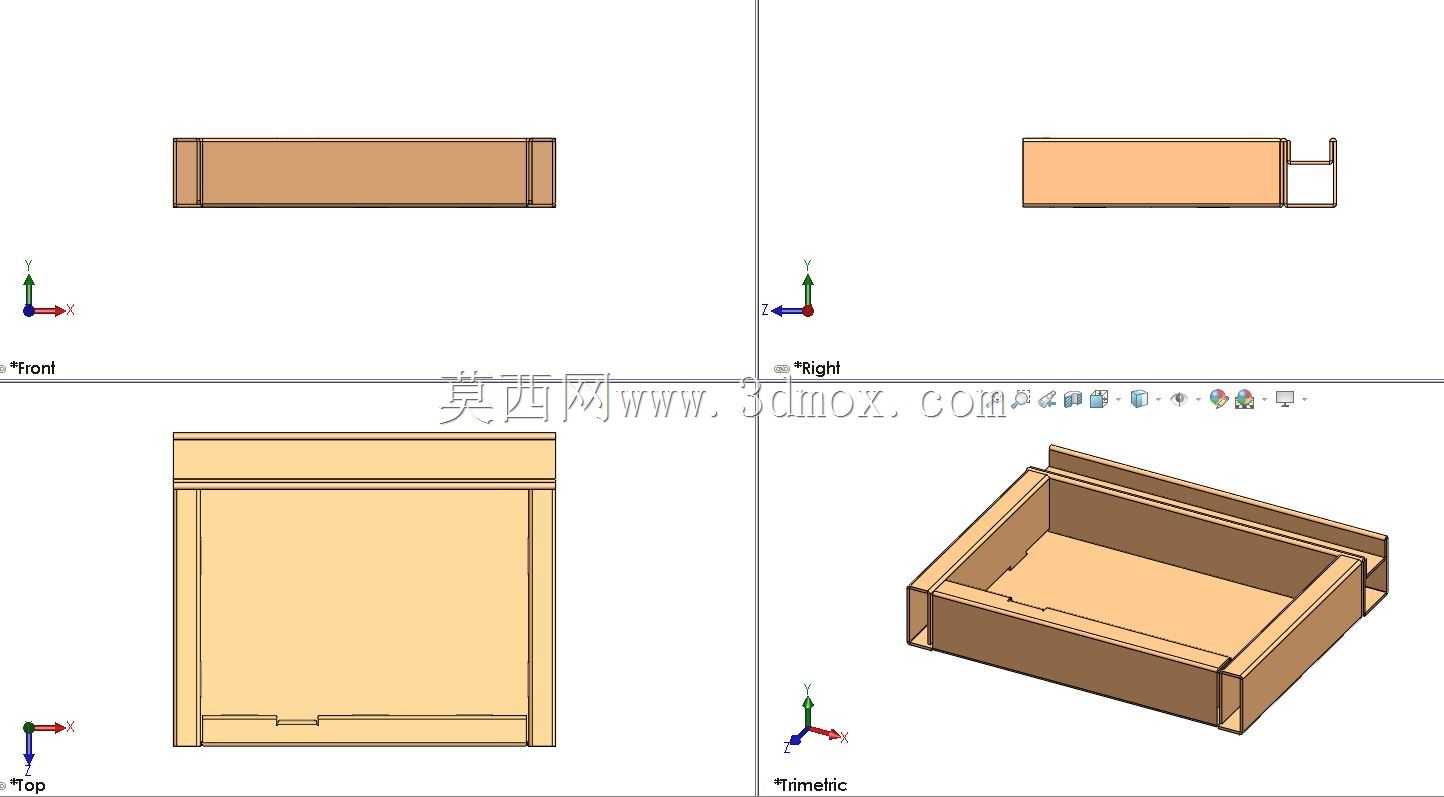

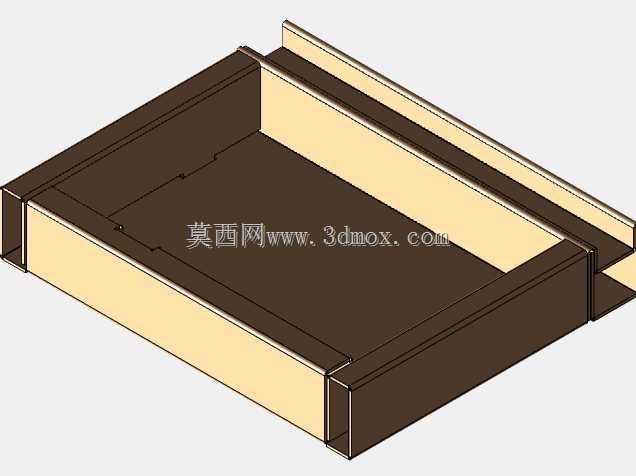

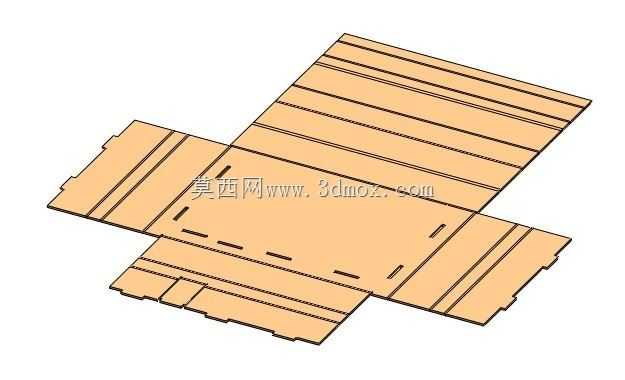

　　日常包装作业场景里，这类抽拉式硬纸板插页结构多配套天地盖或抽屉式瓦楞纸箱使用，主要承担内装物的限位、分隔与盒体抽拉导向作用，常见于电子配件、小型五金件、文创产品的内包装环节，能避免运输过程中内装物在盒内窜动磕碰，同时提升抽拉开盒的顺滑手感。从结构设计逻辑来看，该插页采用折叠卡合的无胶拼接思路，所有折边均依托瓦楞纸板本身的挺度实现互锁，无需额外粘接辅料，折边处预留的插舌与盒体侧壁的开槽精准配合，组装时仅需沿预压痕线弯折即可完成成型，能大幅降低包装环节的人工组装耗时。插页的侧壁采用双层折叠结构，相当于在盒体内侧形成一圈加强筋，既可以提升盒体整体的抗挤压能力，避免堆码过程中盒体侧壁向内凹陷剐蹭内装物，同时双层折边形成的光滑导向面，

　　能让内盒在抽拉过程中不会出现卡滞、刮蹭外盒内壁的问题。在尺寸边界设计上，插页的外围尺寸需与外盒内腔尺寸保持0.5-1mm的配合间隙，间隙过大会导致内盒抽拉时晃动异响，间隙过小则会出现抽拉阻力过大甚至卡滞的问题；插页的折边高度通常设置为内盒高度的三分之二，既能够保证足够的导向长度，避免抽拉过程中出现偏斜脱轨，又不会因为折边过高浪费纸板材料，同时不会遮挡内装物的展示区域。插页底部的承托面采用整面平铺结构，边缘处预留的小缺口是为了方便组装时手指伸入抠取内盒，同时也能在盒体闭合时排出内部空气，避免盒内因为气压差出现难以开合的问题。针对不同重量的内装物，设计时可以调整瓦楞纸的楞型，装载较轻的文创类产品时可选用E楞纸板，兼顾挺度与表面平整度，

　　装载较重的五金配件时可选用B楞纸板，提升整体抗冲击能力。该结构的所有弯折处均采用圆弧过渡压痕，避免直角压痕导致的纸板纤维断裂，提升折叠后的结构耐用性，反复抽拉使用也不会出现折边开裂的问题。在实际包装产线应用中，这类插页结构可以和自动折盒设备配合，预压痕的纸板片材可以通过设备自动完成弯折卡合，无需人工逐一涂胶固定，能适配高速包装产线的节拍要求，相比传统的粘接式内盒结构，生产效率可提升40%以上，同时因为无胶粘接，后续纸板回收时无需进行胶层分离处理，更符合包装材料的可回收要求。插页的侧壁上预留的细微卡槽，还可以根据内装物的外形搭配纸质分隔卡，实现多件小零件的分格存放，拓展了同一盒体的适配场景，无需针对不同内装物重新开模制作内托，仅需调整分隔卡的位置即可适配不同规格的产品，大幅降低了包装物料的备货种类。
