垂直安装式交流电源输入插座结构设计

　　这款垂直交流电源入口，是各类工业控制设备、桌面型电子仪器、小型机电装置上最常见的市电接入部件，日常做设备结构设计时，几乎每款需要外接220V交流电的整机都会用到这类接口，它承担着外部市电与设备内部供电回路的物理连接、安全隔离作用，是整机供电链路最前端的物理载体。

　　从实际选型适配的角度看，这类垂直安装的插座区别于横向出线的款式，插脚垂直于安装面板朝向设备内部，能最大程度压缩设备内部接线方向的空间占用，尤其适合内部纵深尺寸紧张、布线空间局促的盒体类设备，比如小型开关电源外壳、桌面检测仪器的后板、工控终端的侧装面板位置，安装后插片直接对接内部导线或者PCB板载焊盘，不需要额外弯折接线端子，能减少布线时的应力集中问题，也能避免导线过度弯折带来的绝缘层破损风险。

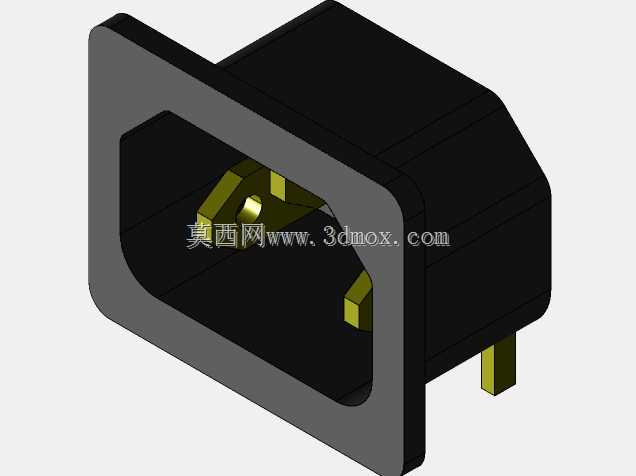

　　结构设计上，整个插座采用嵌入式卡装加螺丝固定的复合安装逻辑，前端方形法兰边贴合安装面板外侧，主体部分穿过面板预留的方孔后，靠侧边的弹性卡扣初步卡紧在面板上，再通过法兰边角的安装孔位打螺丝锁附，双重固定能避免设备运输震动、插头反复插拔过程中插座出现松动移位。接触插片采用带弹性的铜质基材，三个插片的排布完全符合国标三孔市电的相位、零线、接地位置要求，接地插片长度略长于另外两个载流插片，保证插头插入时接地端先接通、拔出时接地端后断开，从结构上满足安规设计的基本要求，避免设备漏电时出现接地滞后的安全隐患。插片根部和绝缘基座的结合位置做了密封凸台，能阻挡外部的灰尘、溅落的液体从插片缝隙渗入设备内部，适配多数非密闭工业设备的使用环境要求。

　　外形尺寸方面，前端法兰为正方形结构，四个边角做了小圆弧过渡，不会在面板安装位置留下尖锐的棱角，安装开孔尺寸匹配行业通用的品字插座开孔规范，和市面上同规格的通用插座具备完全的互换性，做设备迭代或者售后替换时不需要重新加工面板开孔，能直接替换同安装尺寸的其他同类型插座。绝缘基座采用耐高温的热固性绝缘材料成型，表面做了哑光磨砂处理，材料的阻燃等级满足电子设备接插件的安规要求，即使内部接触点出现短时异常升温，也不会出现基座熔融、起火的风险。插座的插片伸出基座的长度刚好匹配常规冷压端子的压接深度，或者PCB板上对应焊盘的穿孔尺寸，不管是采用导线压接后连接内部电源模块，还是直接焊接在PCB板上作为板载电源接口，都能留出足够的连接余量，不会出现插片过短导致的压接不牢、虚焊问题。

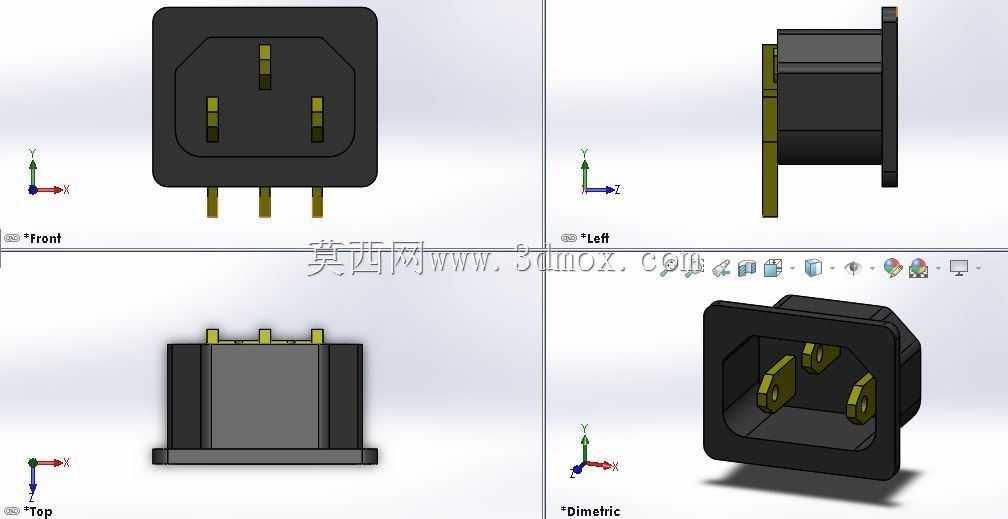

　　在实际的设备装配场景中，这类垂直插座的安装流程非常简便，面板开孔完成后直接将插座从外侧推入开孔，卡扣卡入面板后就可以临时固定，不需要操作人员手扶定位就能直接拧装固定螺丝，能有效提升装配线的作业效率。插头插入的导向结构做在基座入口的内圈，喇叭口的导向斜面能引导插头插脚顺利对准内部铜片，即使插头插入时有轻微的角度偏差，也能顺着斜面滑入正确位置，避免硬插导致的插片弯折、基座开裂问题。插拔力的设计控制在合理区间，既不会因为插拔过松导致插头受外力轻易脱落，也不会因为插拔过紧导致用户插拔插头时需要过度用力，带动设备移位。另外，整个插座的绝缘外壳将带电插片完全包裹在内部，只有插接线的端部露出，装配完成后设备内部的其他金属部件不会轻易接触到带电部位，降低内部短路的风险，也能减少装配作业时操作人员误碰带电部位的安全隐患。做三维建模时，这类接口的模型需要严格还原安装卡扣的弹性量、法兰边的厚度、插片的位置度公差，才能在虚拟装配时准确检查面板开孔的匹配度、内部和其他元器件的安全间隙，避免实际生产时出现安装干涉、安全距离不足的问题。
