4位间距5mm插拔式接线端子结构设计

　　这款4位间距5mm的接线端子，是电气柜内部布线、小型工控设备信号转接场景里的常用连接件，日常做设备电控设计时，这类小零件的选型合理性，直接影响后期现场布线效率与长期运行的接线可靠性。从实际使用场景来看，这类端子主要用在PLC输入输出端口的信号转接、小型传感器的供电分线、低压控制回路的导线对接场景，相比直接拧线或者焊接的接线方式，插拔式的结构能让后期设备维护时的拆接线效率提升不少，不用反复拧动设备端的接线柱，也能避免多次拧线导致的接线柱滑牙问题。

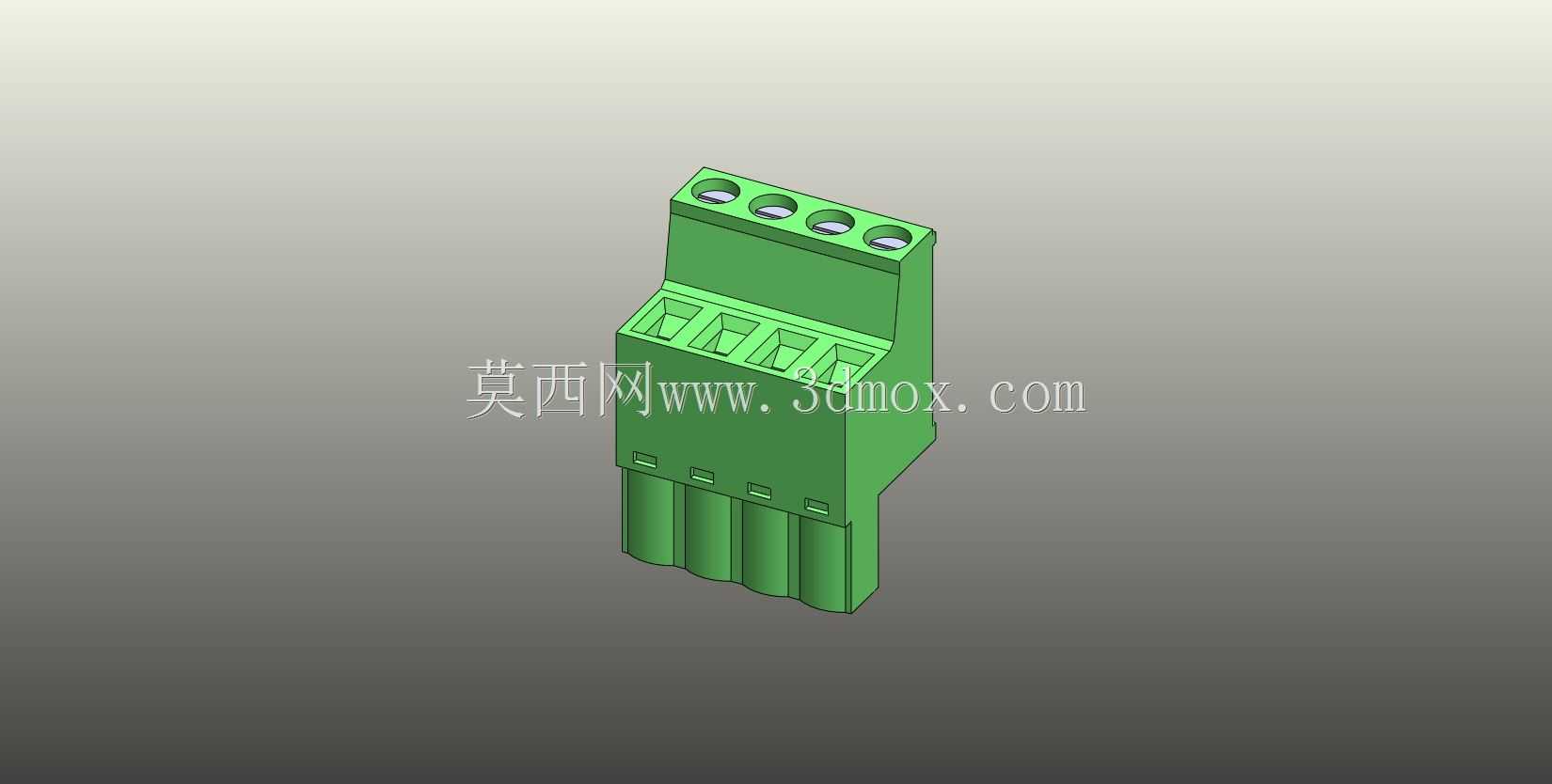

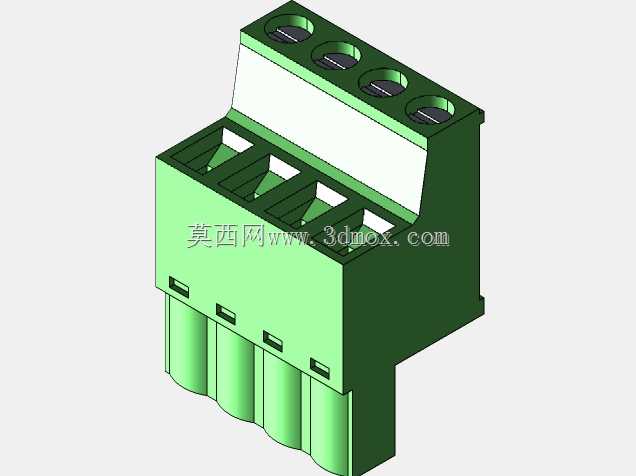

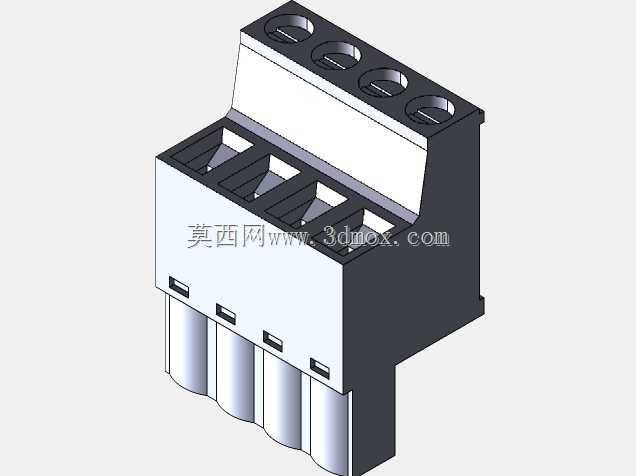

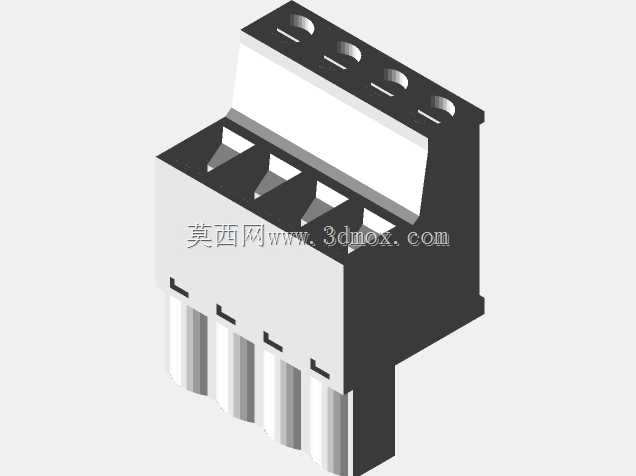

　　从功能特性上看，这款端子采用公母对插的结构设计，公端部分带有四个直径适配5mm间距的压线孔，每个压线孔内部自带压线弹片结构，导线剥头后直接插入孔位，拧紧顶部的压线螺丝就能完成导线固定，单孔可适配的导线截面积覆盖0.2-2.5平方毫米的多股铜芯线，能满足绝大多数低压控制回路的载流需求，额定载流可以达到10A级别，应对24V直流信号回路、220V低压控制回路的载流要求完全足够。母端部分带有对应的插针结构，和公端对插后自带防松卡扣，插合到位后会有明显的卡扣卡合反馈，能避免设备运行过程中受振动影响出现端子松脱的问题，插合后的接触电阻控制在毫欧级别，不会因为接触不良导致信号传输中断或者接头发热的问题。

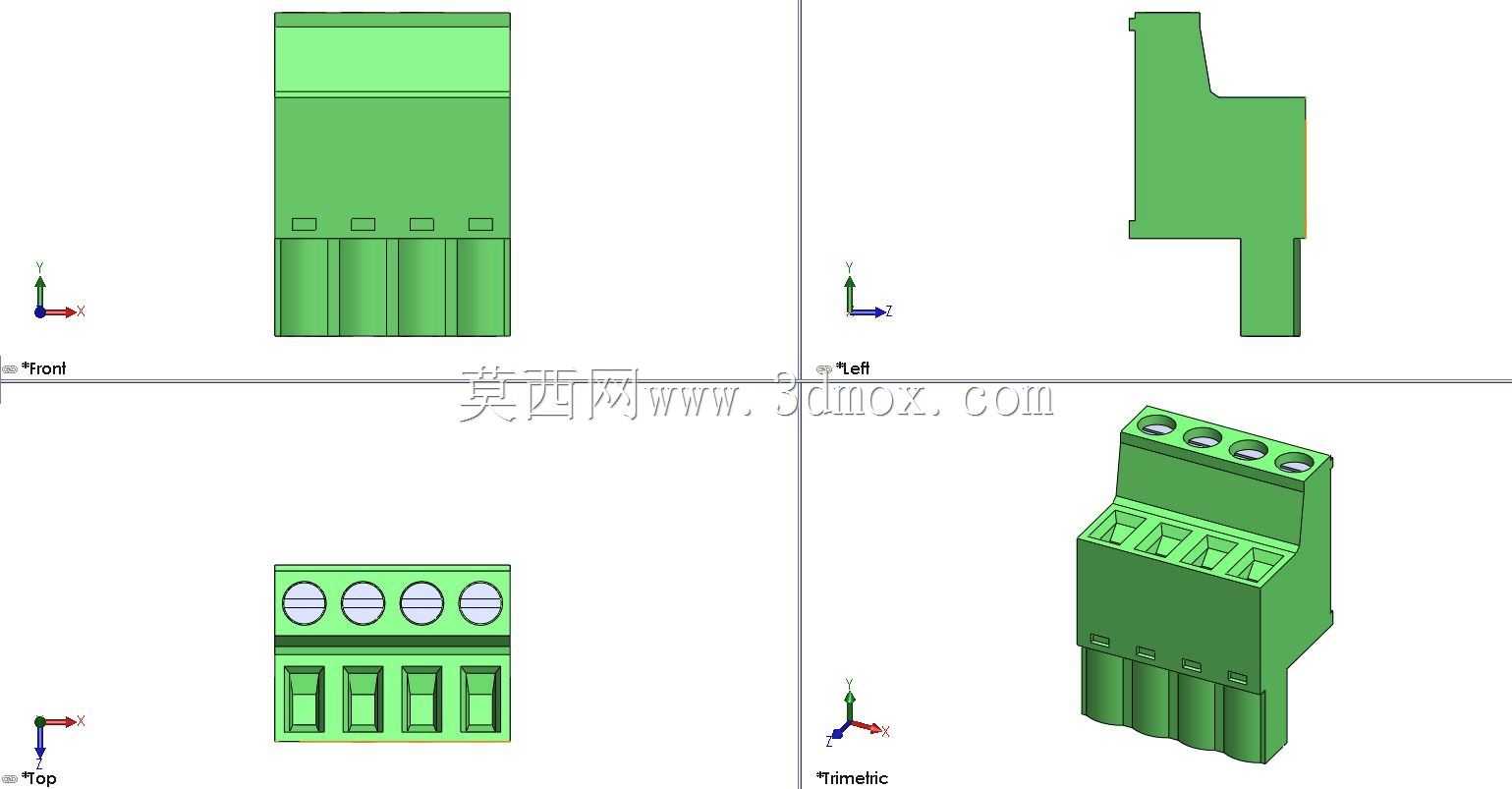

　　设计过程中首先要确定的就是孔位间距，5mm的间距是这类小电流接线端子的常用间距规格，既不会因为间距过小导致相邻导线之间的绝缘距离不足，引发爬电风险，也不会因为间距过大造成端子整体尺寸冗余，占用过多的电控柜安装空间。整体外形采用直插式的长方体结构，公端外壳带有导向滑槽，和母端对插时能自动对齐位置，不会出现插歪导致插针弯折的问题。外壳部分采用PA66尼龙材质注塑成型，这种材质的绝缘性能优异，阻燃等级可以达到UL94-V0级别，即使接线部位出现异常发热，也不会出现外壳燃烧蔓延的问题，同时材质本身的耐温范围覆盖-40℃到120℃，能适应绝大多数工业现场的环境温度要求，不管是北方冬季低温的户外设备柜，还是南方夏季高温的车间设备，都能保持外壳的结构强度与绝缘性能。

　　安装边界方面，这款端子属于板对线连接类型，母端部分可以直接焊接在PCB板上，四个插针的焊盘间距严格按照5mm等距设计，焊盘尺寸适配常规波峰焊工艺要求，焊接后端子与PCB板的结合强度足够，不会因为多次插拔导致焊盘脱落。公端部分的导线插入方向为垂直于对插方向，也就是接线时导线从端子顶部插入，压线螺丝同样在顶部操作，布线时可以顺着导线走线方向完成接线，不用弯折导线就能完成固定，能减少导线弯折处的应力集中问题，避免长期使用后导线线芯断裂。端子整体的宽度为20mm，也就是四个孔位的总宽度加上两侧的外壳壁厚，厚度方向尺寸为12mm，高度方向在插合完成后总高度为28mm，在做电控柜布局设计时，只要预留出对应的安装空间，同时留出顶部30mm的接线操作空间，就能满足后期接线与维护的操作需求，不会出现空间不足导致螺丝刀无法操作压线螺丝的问题。

　　另外在细节设计上，每个压线孔位旁边都预留了标识位，可以粘贴或者打印线号标识，方便后期维护时快速识别每根导线的回路定义，不用反复查线核对。端子外壳的边角都做了R1.5的圆角处理，没有尖锐的棱角，布线操作时不会划伤操作人员的手，也不会刮破导线的绝缘层。压线螺丝采用M2.5的十字槽螺丝，适配常规的PH1十字螺丝刀，现场维护时不用准备特殊规格的工具，通用性更强。弹片部分采用锡磷青铜材质冲压成型，表面做镀镍处理，既有足够的弹性保证导线压紧后不会松脱，又有不错的抗氧化性能，长期使用不会因为接触面氧化导致接触电阻升高，接线的可靠性可以得到充分保障。
