26针内螺纹连接器结构设计

　　这款26针内螺纹连接器，主要面向工业控制、通讯设备、电力电子装置内部的板对线、线对线信号传输场景，在各类需要稳定多通道信号接驳的电控柜、嵌入式设备、信号采集终端中都能见到这类结构的身影，其核心作用是在设备装配、后期运维过程中，实现多组信号线路的快速对接与可靠锁止，避免线路拉扯、振动环境下出现接触不良、针脚脱开的故障。

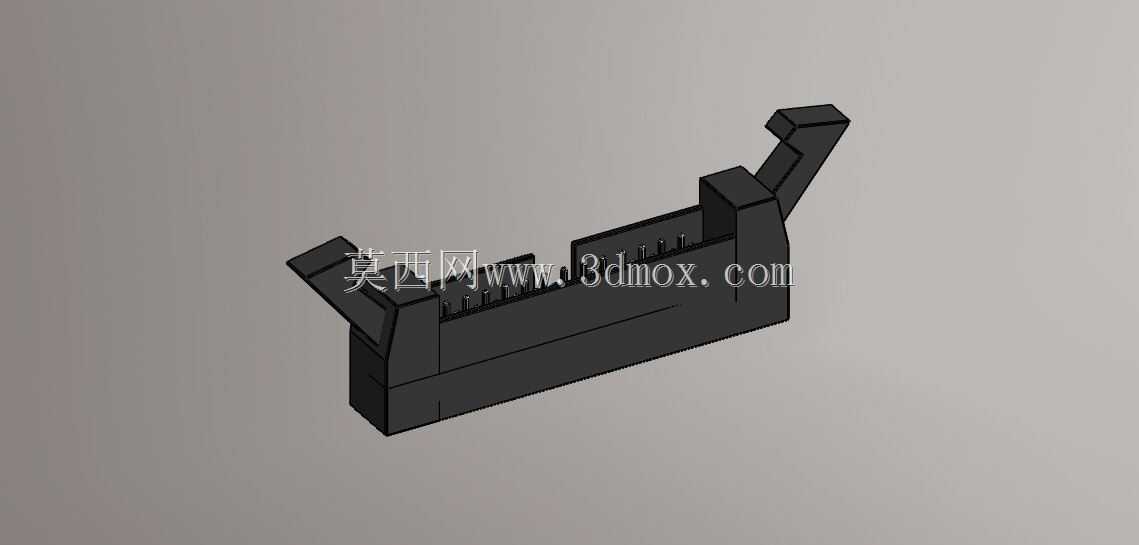

　　从实际使用场景出发，这类连接器常被布置在设备内部的PCB板边缘、线束分线节点位置，需要适配设备内部狭窄的安装空间，因此整体结构做了紧凑化处理，主体采用一体式绝缘基座设计，基座两侧延伸出带卡扣结构的锁止臂，在对接匹配的公端连接器时，锁止臂可以卡入公端对应的卡槽内，配合内螺纹接口的旋合锁紧结构，即使在设备长期运行产生持续振动、或是外部线束受到意外拉扯的工况下，也能保证公母端对接位置不出现松脱，维持26个针脚信号传输的稳定性。

　　设计过程中首先考虑的是针脚排布的合理性，26个信号针沿基座长度方向等距排布，针脚间距符合常规低压信号传输的安全爬电距离要求，避免相邻针脚之间出现信号串扰、积尘短路的问题；基座内部预留了针脚固定的嵌装槽，金属针脚在注塑成型时直接嵌入绝缘基座内部，针脚尾部预留焊线或插装的结构段，既可以适配波峰焊直接固定在PCB板上，也可以搭配冷压端子实现线束的压接装配，适配不同的装配工艺需求。两侧的锁止臂做了斜向导向设计，对接公端时不需要完全精准对位，顺着导向斜面就能滑入对接位置，降低现场装配的对位难度，锁止臂的根部做了减薄的弹性形变区，反复插拔过程中可以提供合适的卡紧力，同时不会因为形变应力集中出现断裂问题，保证足够的插拔寿命。

　　内螺纹接口设置在连接器的对接端内壁，区别于普通卡扣式连接器，额外的螺纹锁紧结构可以满足更高防护等级的使用需求，在有防尘、防溅要求的设备外壳接驳位置，搭配对应规格的外螺纹公端连接器，旋合后可以在对接面形成稳定的压紧力，配合密封圈就能实现IP65及以上的防护效果，拓展了连接器的使用场景，不再局限于设备内部的干燥环境，也可以用在设备外部的信号接驳位置。

　　安装边界方面，这款连接器的基座宽度、高度都控制在常规接插件的通用尺寸范围内，安装孔位与市面上同针数的主流连接器保持兼容，替换原有同规格产品时不需要重新调整PCB板的开孔位置、或是修改设备内部的安装支架，降低选型替换的适配成本。基座底部做了平整的定位面，贴装在PCB板上时可以保证贴合度，焊接过程中不会出现倾斜偏移，针脚伸出基座底部的长度统一控制在标准波峰焊的吃锡深度范围内，避免出现虚焊、针脚过长短路的问题。

　　从结构细节来看，连接器的绝缘基座选用的是具备一定韧性与阻燃性的工程塑料材质，既可以满足电气绝缘的基本要求，在遇到设备内部局部过温的情况时也不会出现熔融自燃的问题，符合电子设备的安全规范；金属针脚采用铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，长期使用过程中针脚接触位置不会因为氧化出现接触电阻过大、信号衰减的问题。锁止臂的卡扣位置做了圆弧过渡处理，拆卸时按压锁止臂不需要过大的按压力，运维人员徒手就能完成解锁操作，不需要借助额外的工具，提升后期运维的效率。

　　在实际选型应用中，这类26针连接器可以覆盖绝大多数低速信号、小功率控制线路的传输需求，单针载流量可以满足常规传感器信号、控制指令信号的传输要求，不需要额外设置大电流针脚，整体结构简洁没有多余的冗余设计，在保证连接可靠性的前提下尽可能压缩了整体体积，适配设备小型化的设计趋势。设计过程中也充分考虑了注塑生产的工艺性，基座整体没有复杂的倒扣结构，模具结构简单，量产时的成型良率高，侧壁的厚度保持均匀，不会出现注塑缩痕、缺料的问题，适合大批量生产应用。
